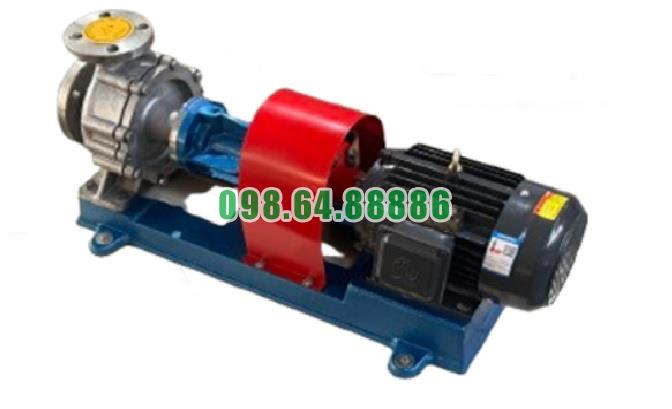

Name: Bơm dầu nóng trục ngang RY80-50-250A công suất 15 kW, cột áp 60 m, lưu lượng 43 m3/h
Brand: vGing
SKU: RY80-50-250A
Availability: InStock
Rating: 5 (1 reviews)

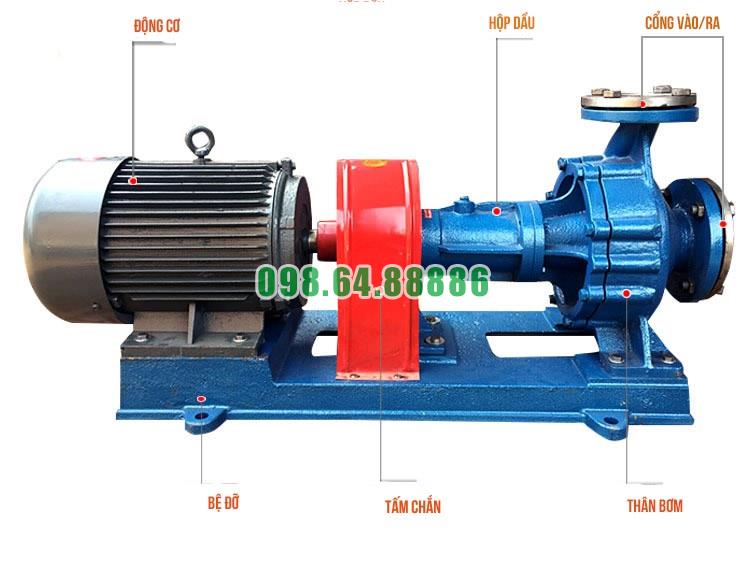

Bơm dầu truyền nhiệt RY80-50-250A gồm những bộ phận chính nào?

Bơm dầu truyền nhiệt RY80-50-250A có cấu tạo theo thiết kế chung của dòng RY, gồm các cụm chính là thân bơm, rôto, ổ trục, làm kín và truyền động. Các bộ phận này phối hợp với nhau để hút dầu, truyền năng lượng cho dòng dầu và duy trì quá trình tuần hoàn ổn định trong hệ thống dầu nóng.

Thân bơm

Thân bơm là bộ phận chứa dòng dầu và bao quanh bánh công tác.

Ở RY80-50-250A, cửa hút được bố trí theo hướng trục, còn cửa xả theo hướng tâm và phương thẳng đứng.

Thân bơm cùng với nắp bơm tạo thành phần chính của khu vực thủy lực, nơi dầu đi vào, nhận năng lượng từ bánh công tác và được dẫn ra cửa xả.

Nắp bơm

Nắp bơm nằm phía sau thân bơm và liên kết phần thủy lực với cụm ổ trục.

Đây cũng là khu vực bố trí bộ làm kín quanh trục.

Khi tháo bảo dưỡng, nắp bơm có thể được tách ra để kiểm tra bánh công tác, trục và các chi tiết làm kín.

Bánh công tác

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu.

Đối với RY80-50-250A, số “250” thể hiện nhóm đường kính ngoài danh nghĩa của bánh công tác, còn ký hiệu “A” cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.

Khi bánh công tác quay, dầu được đưa từ tâm ra phía ngoài và tạo ra lưu lượng cùng cột áp cần thiết.

Trục bơm

Trục bơm truyền mô-men từ động cơ đến bánh công tác.

Trục là chi tiết trung tâm của cụm rôto, đồng thời phải duy trì độ đồng tâm tốt để hạn chế rung động, ma sát và mài mòn.

Trục được đỡ bởi hai bộ vòng bi đặt trong thân ổ trục.

Đai ốc bánh công tác

Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục.

Chi tiết này giúp giữ bánh công tác đúng vị trí trong quá trình quay ở tốc độ cao.

Hai bộ vòng bi

Cụm ổ trục của bơm sử dụng hai bộ vòng bi để đỡ và định vị rôto.

Một ổ bi nằm phía gần bánh công tác, ổ còn lại nằm phía gần khớp nối.

Hai ổ bi giúp trục quay ổn định, hạn chế độ đảo và giảm ma sát trong quá trình vận hành.

Thân ổ trục

Thân ổ trục là bộ phận chứa các vòng bi và hệ thống bôi trơn.

Nó có nhiệm vụ giữ các ổ bi đúng vị trí, bảo vệ cụm trục và tạo điều kiện để các chi tiết quay làm việc ổn định.

Trong sơ đồ cấu tạo của dòng RY còn có ống dẫn dầu và nắp chặn ổ trục đi kèm cụm này.

Bộ chèn làm kín

Bộ chèn làm kín được bố trí tại vị trí trục đi qua nắp bơm.

Nhiệm vụ chính của bộ phận này là hạn chế dầu nóng rò rỉ ra ngoài theo trục.

Đây là một chi tiết quan trọng vì bơm làm việc với môi chất nhiệt độ cao.

Phớt dầu chịu nhiệt

Ngoài bộ chèn, RY80-50-250A còn sử dụng phớt dầu cao su chịu nhiệt.

Phớt dầu hỗ trợ kiểm soát rò rỉ và bảo vệ khu vực ổ trục phía sau.

Sự kết hợp giữa bộ chèn và phớt dầu tạo thành cụm làm kín của bơm.

Giá đỡ

Giá đỡ thuộc kết cấu đỡ một phía của dòng RY.

Bộ phận này giúp giữ thân ổ trục và trục bơm ổn định, đồng thời tạo liên kết chắc chắn với bệ máy.

Khớp nối mềm

Bơm và động cơ được nối với nhau bằng khớp nối mềm kiểu ba chấu.

Khớp nối có nhiệm vụ truyền mô-men từ trục động cơ sang trục bơm.

Khi quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.

Bệ máy và động cơ

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.

Đối với RY80-50-250A, công suất động cơ công bố là 15 kW.

Bệ máy giúp giữ đúng vị trí giữa bơm và động cơ, hỗ trợ duy trì độ đồng tâm trong quá trình vận hành.

Cách các bộ phận phối hợp với nhau

Quá trình truyền động diễn ra theo chuỗi:

Động cơ → khớp nối mềm → trục bơm → bánh công tác

Trong khi đó, dầu đi theo hướng:

Cửa hút → bánh công tác → thân bơm → cửa xả

Hai ổ bi giữ trục ổn định, bộ chèn và phớt dầu kiểm soát rò rỉ, còn giá đỡ và bệ máy giữ toàn bộ cụm bơm ở đúng vị trí.

Kết luận

Bơm dầu truyền nhiệt RY80-50-250A gồm những bộ phận chính là thân bơm, nắp bơm, bánh công tác, trục bơm, đai ốc bánh công tác, hai ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, bộ chèn làm kín, phớt dầu chịu nhiệt, giá đỡ, khớp nối mềm, bệ máy và động cơ.

Trong đó, bánh công tác và thân bơm đảm nhiệm chức năng thủy lực, trục và ổ bi đảm nhiệm chức năng quay và định vị, bộ chèn cùng phớt dầu thực hiện làm kín, còn khớp nối và động cơ cung cấp truyền động cho toàn bộ cụm bơm.

viết tập trung chủ đề: Khả năng chịu nhiệt của Bơm dầu truyền nhiệt RY80-50-250A mang lại lợi ích gì , yêu cầu viết tập trung trọng tâm vào chủ đề, không lan man dài dòng, yêu cầu không kèm theo link NGUỒN file gốc, KHÔNG SỬ DỤNG bullet icon

Khả năng chịu nhiệt của Bơm dầu truyền nhiệt RY80-50-250A mang lại lợi ích gì?

Bơm dầu truyền nhiệt RY80-50-250A được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, với nhiệt độ môi chất làm việc không vượt quá 350°C theo tài liệu của dòng RY. Khả năng chịu nhiệt này mang lại nhiều lợi ích trực tiếp cho các hệ thống gia nhiệt công nghiệp, đặc biệt là những dây chuyền cần dầu tải nhiệt tuần hoàn liên tục.

Giúp bơm làm việc trực tiếp với dầu tải nhiệt nóng

Lợi ích rõ ràng nhất của khả năng chịu nhiệt là RY80-50-250A có thể làm việc trực tiếp trong hệ thống dầu nóng mà không cần hạ nhiệt môi chất trước khi bơm.

Điều này giúp duy trì dòng dầu liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt, phù hợp với các hệ thống cần truyền nhiệt ổn định trong quá trình sản xuất.

Duy trì quá trình gia nhiệt liên tục

Trong hệ thống công nghiệp, dầu tải nhiệt thường phải tuần hoàn liên tục để mang nhiệt từ lò gia nhiệt đến thiết bị công nghệ.

Khả năng chịu nhiệt của Bơm dầu truyền nhiệt RY80-50-250A giúp bơm tiếp tục làm việc trong điều kiện nhiệt độ cao mà vẫn duy trì chức năng vận chuyển dầu.

Nhờ đó, hệ thống có thể giữ dòng tuần hoàn ổn định hơn trong suốt chu kỳ sản xuất.

Giảm nhu cầu làm nguội trung gian

Nếu bơm không phù hợp với môi chất nhiệt độ cao, hệ thống có thể phải bổ sung thêm công đoạn hoặc thiết bị làm nguội trước khi dầu đi qua bơm.

Với RY80-50-250A, khả năng làm việc với dầu nóng giúp giảm nhu cầu bố trí các bước làm nguội trung gian không cần thiết.

Điều này góp phần làm hệ thống đơn giản hơn.

Phù hợp với nhiều ngành công nghiệp sử dụng dầu tải nhiệt

Dòng RY được ứng dụng trong các hệ thống dầu nóng thuộc nhiều lĩnh vực như hóa chất, cao su, nhựa, dược phẩm, dệt nhuộm, chế biến thực phẩm, chế biến gỗ và sản xuất vật liệu làm đường.

Khả năng chịu nhiệt là yếu tố giúp RY80-50-250A thích hợp với các dây chuyền cần nguồn nhiệt gián tiếp thông qua dầu tải nhiệt.

Hỗ trợ giữ kết cấu hệ thống gọn hơn

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Nhờ đó, khả năng làm việc trong môi trường nhiệt độ cao không đi kèm với yêu cầu phải bố trí thêm một hệ thống nước làm mát riêng cho cụm bơm.

Điều này giúp giảm số lượng đường ống và thiết bị phụ trợ, qua đó làm cụm bơm gọn và đơn giản hơn.

Giảm chi phí vận hành hệ thống phụ trợ

Thiết kế tản nhiệt tự nhiên giúp giảm sự phụ thuộc vào hệ thống làm mát bằng nước.

Từ đó, nhà máy có thể giảm bớt các hạng mục liên quan đến cấp nước làm mát, đường hồi nước và các thiết bị phụ trợ đi kèm.

Đây là lợi ích trực tiếp của việc kết hợp khả năng chịu nhiệt với thiết kế tản nhiệt tự nhiên trên dòng RY.

Hạn chế ảnh hưởng của nhiệt đến cụm ổ trục

Bơm RY80-50-250A có kết cấu tách tương đối rõ phần thân bơm nóng với cụm ổ trục phía sau.

Cách bố trí này hỗ trợ giảm ảnh hưởng trực tiếp của nhiệt từ môi chất lên các bộ phận như ổ bi và khớp nối.

Điều này đặc biệt quan trọng bởi ổ bi cần duy trì điều kiện bôi trơn ổn định để trục quay đều ở tốc độ cao.

Hệ thống làm kín phù hợp với môi trường nhiệt độ cao

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Cấu tạo này giúp hạn chế dầu nóng rò ra ngoài theo trục và hỗ trợ bảo vệ cụm ổ trục.

Với bơm dầu nóng, khả năng làm kín trong điều kiện nhiệt độ cao là một yếu tố rất quan trọng đối với độ ổn định vận hành.

Giảm nguy cơ gián đoạn do không phù hợp nhiệt độ

Khi một bơm được sử dụng đúng trong dải nhiệt độ thiết kế, nguy cơ hư hỏng do sử dụng sai điều kiện nhiệt sẽ giảm.

Đối với RY80-50-250A, việc được thiết kế cho môi chất đến 350°C giúp thiết bị phù hợp hơn với hệ thống dầu tải nhiệt nhiệt độ cao so với những loại bơm không có chức năng này.

Tuy nhiên, mức nhiệt thực tế vẫn phải nằm trong giới hạn thiết kế và cần tuân thủ đúng quy trình vận hành.

Khả năng chịu nhiệt không đồng nghĩa với tăng nhiệt đột ngột

Một điểm cần lưu ý là dù RY80-50-250A làm việc được với dầu nóng, bơm vẫn phải được gia nhiệt từ từ trước khi khởi động.

Theo hướng dẫn vận hành, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, trong khi tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Điều này giúp các chi tiết kim loại giãn nở từ từ và hạn chế ảnh hưởng đến độ đồng tâm của cụm bơm.

Hỗ trợ duy trì độ ổn định của các chi tiết cơ khí

Khi quá trình gia nhiệt được thực hiện đúng, các chi tiết như thân bơm, trục, bánh công tác và ổ trục có điều kiện thích nghi dần với nhiệt độ làm việc.

Điều này giúp hạn chế sự thay đổi đột ngột của khe hở cơ khí và giảm nguy cơ phát sinh rung hoặc ma sát bất thường.

Vì vậy, lợi ích của khả năng chịu nhiệt chỉ được phát huy tốt khi kết hợp với quy trình gia nhiệt đúng.

Kết luận

Khả năng chịu nhiệt của Bơm dầu truyền nhiệt RY80-50-250A mang lại lợi ích lớn nhất ở khả năng làm việc trực tiếp với dầu tải nhiệt nóng, duy trì dòng tuần hoàn liên tục và giảm nhu cầu sử dụng các hệ thống làm mát phụ trợ phức tạp.

Với giới hạn nhiệt độ môi chất đến 350°C, kết hợp cùng cơ chế tản nhiệt tự nhiên, hệ thống làm kín chịu nhiệt và cụm ổ trục được bố trí tách khỏi vùng dầu nóng, RY80-50-250A phù hợp với nhiều hệ thống gia nhiệt công nghiệp.

Để khai thác tốt khả năng chịu nhiệt này, bơm cần được gia nhiệt từ từ, bôi trơn đúng yêu cầu và vận hành trong giới hạn nhiệt độ thiết kế.

viết tập trung chủ đề: Bơm dầu truyền nhiệt RY80-50-250A và ưu thế làm việc ổn định trong thời gian dài , yêu cầu viết tập trung trọng tâm vào chủ đề, không lan man dài dòng, yêu cầu không kèm theo link NGUỒN file gốc, KHÔNG SỬ DỤNG bullet icon

Bơm dầu truyền nhiệt RY80-50-250A và ưu thế làm việc ổn định trong thời gian dài

Bơm dầu truyền nhiệt RY80-50-250A được thiết kế cho hệ thống tuần hoàn dầu nóng công nghiệp, nơi thiết bị thường phải vận hành liên tục trong thời gian dài. Ưu thế của model này nằm ở kết cấu đỡ ổn định, hai bộ vòng bi định vị rôto, hệ thống làm kín chịu nhiệt và cơ chế tản nhiệt tự nhiên.

Kết cấu đỡ giúp cụm rôto vận hành ổn định

RY80-50-250A sử dụng kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động qua khớp nối mềm.

Cách bố trí này giúp giữ trục bơm ở vị trí ổn định trong quá trình quay, hạn chế rung động và giảm tải bất thường lên các chi tiết cơ khí khi bơm làm việc liên tục.

Hai ổ bi giúp duy trì độ ổn định của trục

Cụm ổ trục của bơm sử dụng hai bộ vòng bi để đỡ và định vị rôto.

Đây là yếu tố quan trọng đối với khả năng vận hành dài hạn vì trục bơm làm việc ở tốc độ khoảng 2.900 vòng/phút.

Khi hai ổ bi được bôi trơn đúng yêu cầu và giữ đúng độ đồng tâm, trục sẽ quay ổn định hơn, giảm độ đảo và hạn chế hiện tượng nóng ổ trục.

Hệ thống bôi trơn hỗ trợ vận hành lâu dài

RY80-50-250A có yêu cầu bôi trơn riêng cho các vị trí ổ bi.

Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch để bôi trơn, trong khi ổ bi phía khớp nối sử dụng mỡ gốc canxi hỗn hợp theo quy định.

Việc kiểm soát đúng loại và lượng chất bôi trơn giúp giảm ma sát, hạn chế sinh nhiệt và hỗ trợ kéo dài thời gian làm việc ổn định của cụm ổ trục.

Cơ chế tản nhiệt tự nhiên giảm phụ thuộc vào hệ thống phụ trợ

Một ưu điểm đáng chú ý của dòng RY là sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp giảm số lượng đường ống và thiết bị làm mát đi kèm. Khi hệ thống phụ trợ đơn giản hơn, số điểm có thể phát sinh trục trặc cũng giảm theo.

Đây là lợi thế thực tế đối với những nhà máy cần bơm vận hành liên tục và muốn giảm công việc bảo dưỡng hệ thống làm mát.

Bộ làm kín phù hợp với điều kiện dầu nóng

RY80-50-250A sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Cấu tạo này giúp hạn chế dầu nóng rò theo trục và bảo vệ khu vực ổ trục phía sau.

Trong quá trình vận hành dài, khả năng duy trì độ kín có ý nghĩa lớn vì rò rỉ dầu không chỉ gây thất thoát môi chất mà còn có thể ảnh hưởng đến tình trạng làm việc của ổ bi và khu vực truyền động.

Khả năng làm việc với môi chất nhiệt độ cao

Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ không vượt quá 350°C.

Khả năng này giúp RY80-50-250A phù hợp với các hệ thống dầu tải nhiệt phải duy trì nhiệt độ cao liên tục trong quá trình sản xuất.

Tuy nhiên, bơm vẫn cần được gia nhiệt đúng quy trình để các chi tiết cơ khí thích nghi từ từ với nhiệt độ làm việc.

Gia nhiệt từ từ giúp giảm ảnh hưởng của giãn nở nhiệt

Trước khi đưa bơm vào vận hành với dầu nóng, cần thực hiện gia nhiệt sơ bộ.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, trong khi tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Quá trình này giúp thân bơm, trục và các chi tiết liên quan giãn nở từ từ, hạn chế sự thay đổi đột ngột của khe hở và độ đồng tâm.

Đây là yếu tố quan trọng để duy trì khả năng làm việc ổn định trong thời gian dài.

Độ đồng tâm ảnh hưởng trực tiếp đến độ bền vận hành

Bơm và động cơ phải được căn chỉnh chính xác.

Sai lệch đo tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm.

Nếu bơm và động cơ bị lệch tâm, rung động và ma sát sẽ tăng, kéo theo nguy cơ nóng ổ bi, mòn bộ làm kín và tăng tải lên trục.

Vì vậy, giữ đúng độ đồng tâm là một trong những điều kiện quan trọng nhất để RY80-50-250A vận hành ổn định lâu dài.

Duy trì lưu lượng phù hợp giúp bơm tránh làm việc bất lợi

Bơm không nên vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.

Làm việc kéo dài ở lưu lượng quá thấp có thể khiến điều kiện thủy lực trở nên bất lợi và ảnh hưởng đến sự ổn định của cụm bơm.

Nếu hệ thống thường xuyên cần lưu lượng thấp, cần chọn bơm nhỏ hơn hoặc bố trí đường bypass để duy trì lưu lượng tối thiểu qua bơm.

Bảo dưỡng định kỳ giúp phát hiện sớm hư hỏng

Khả năng vận hành dài hạn không chỉ phụ thuộc vào cấu tạo mà còn liên quan trực tiếp đến bảo dưỡng.

Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo và kiểm tra. Những dấu hiệu như rỗ, xước, cháy màu hoặc độ rơ bất thường cần được xử lý sớm.

Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần kiểm tra và bổ sung theo đúng chủng loại.

Việc bảo dưỡng đúng thời điểm giúp hạn chế sự cố phát sinh đột ngột trong quá trình sản xuất.

Hệ thống đường ống cần được đỡ độc lập

Một yếu tố ảnh hưởng lớn đến độ ổn định dài hạn là tải trọng từ đường ống.

Đường hút và đường xả phải có giá đỡ hoặc treo riêng, không để trọng lượng đường ống truyền trực tiếp lên thân bơm.

Nếu thân bơm chịu lực kéo hoặc lực uốn từ đường ống trong thời gian dài, độ đồng tâm có thể bị ảnh hưởng và gây rung động.

Thông số vận hành phù hợp với chế độ làm việc liên tục

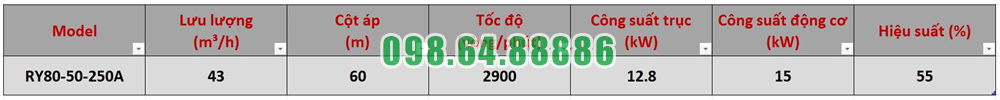

RY80-50-250A có điểm làm việc công bố khoảng 43 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút, công suất trục 12,80 kW và động cơ 15 kW.

Khi hệ thống được thiết kế gần với vùng làm việc này, bơm có điều kiện vận hành ổn định hơn so với việc thường xuyên bị ép làm việc quá xa điểm thiết kế.

Bơm dầu truyền nhiệt RY80-50-250A có ưu thế làm việc ổn định trong thời gian dài nhờ sự kết hợp giữa kết cấu đỡ chắc chắn, hai bộ vòng bi định vị rôto, hệ thống bôi trơn rõ ràng, bộ làm kín chịu nhiệt và cơ chế tản nhiệt tự nhiên.

Khả năng vận hành lâu dài của bơm sẽ được phát huy tốt nhất khi thiết bị được căn chỉnh đúng đồng tâm, gia nhiệt từ từ, duy trì lưu lượng phù hợp, bôi trơn đúng yêu cầu và bảo dưỡng ổ bi định kỳ.

Đây là những yếu tố cốt lõi giúp RY80-50-250A duy trì độ ổn định trong các hệ thống tuần hoàn dầu nóng phải làm việc liên tục tại nhà máy

Bơm dầu truyền nhiệt RY80-50-250A trong nhà máy cần tuần hoàn dầu nóng

Bơm dầu truyền nhiệt RY80-50-250A phù hợp với các nhà máy sử dụng hệ thống tuần hoàn dầu nóng để truyền nhiệt giữa nguồn gia nhiệt và thiết bị công nghệ. Nhiệm vụ chính của bơm là duy trì dòng dầu tải nhiệt liên tục trong toàn bộ vòng tuần hoàn, giúp hệ thống gia nhiệt hoạt động ổn định.

Với lưu lượng khoảng 43 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-250A có thể đáp ứng các hệ thống cần lưu lượng tuần hoàn trung bình và có mức tổn thất áp suất tương đối lớn.

Vai trò của RY80-50-250A trong nhà máy

Trong nhà máy, dầu tải nhiệt thường được gia nhiệt tại lò dầu hoặc thiết bị gia nhiệt trung tâm. Sau đó, Bơm dầu truyền nhiệt RY80-50-250A đưa dầu nóng đến các thiết bị sử dụng nhiệt.

Sau khi truyền nhiệt, dầu quay trở lại nguồn gia nhiệt để tiếp tục chu trình.

Cơ chế này tạo thành một vòng tuần hoàn khép kín:

Nguồn gia nhiệt → RY80-50-250A → Thiết bị sử dụng nhiệt → Đường hồi → Nguồn gia nhiệt

Nhờ đó, dầu nóng được luân chuyển liên tục trong suốt quá trình sản xuất.

Phù hợp với hệ thống dầu tải nhiệt nhiệt độ cao

Dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Nhiệt độ môi chất làm việc theo tài liệu không vượt quá 350°C.

Đặc điểm này giúp RY80-50-250A phù hợp với các nhà máy sử dụng dầu tải nhiệt để cấp nhiệt gián tiếp cho thiết bị sản xuất.

Khả năng cấp dầu nóng đến nhiều thiết bị

Trong nhà máy, dầu nóng có thể phải đi qua nhiều thiết bị khác nhau như bộ trao đổi nhiệt, bồn gia nhiệt hoặc thiết bị công nghệ.

RY80-50-250A có cột áp khoảng 60 m, giúp tạo chênh áp để dầu đi qua đường ống, van và các thiết bị có trở lực.

Điều này đặc biệt phù hợp với các hệ thống có đường ống tương đối dài hoặc nhiều thiết bị trên cùng vòng tuần hoàn.

Lưu lượng 43 m³/h đáp ứng vòng tuần hoàn dầu nóng

Lưu lượng khoảng 43 m³/h cho phép RY80-50-250A duy trì một lượng dầu đáng kể trong hệ thống.

Trong vòng tuần hoàn dầu nóng, lưu lượng ảnh hưởng trực tiếp đến khả năng vận chuyển nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt.

Khi lưu lượng được duy trì phù hợp, nhiệt có thể được phân phối liên tục và ổn định hơn trong toàn hệ thống.

Ứng dụng trong các nhà máy công nghiệp

Dòng RY được sử dụng trong nhiều lĩnh vực công nghiệp có hệ thống dầu tải nhiệt.

RY80-50-250A có thể được xem xét trong các nhà máy thuộc lĩnh vực hóa chất, cao su, nhựa, in nhuộm, chế biến gỗ, chế biến thực phẩm hoặc sản xuất vật liệu làm đường.

Điều kiện quan trọng là hệ thống phải sử dụng môi chất phù hợp với yêu cầu của bơm và điểm làm việc thực tế phải nằm trong vùng đặc tính cho phép.

Hỗ trợ hệ thống gia nhiệt tập trung

Trong các nhà máy có một nguồn gia nhiệt trung tâm cấp nhiệt cho nhiều khu vực, RY80-50-250A có thể làm nhiệm vụ tuần hoàn dầu giữa nguồn nhiệt và các thiết bị tiêu thụ nhiệt.

Bơm duy trì dòng dầu liên tục, giúp hệ thống gia nhiệt trung tâm có thể phân phối nhiệt đến các khu vực sản xuất theo thiết kế.

Hiệu quả thực tế phụ thuộc vào cách bố trí đường ống và tổng trở lực của hệ thống.

Yêu cầu về độ sạch của dầu

Để RY80-50-250A làm việc ổn định trong nhà máy, dầu tải nhiệt phải sạch và không chứa hạt rắn.

Cặn bẩn hoặc xỉ hàn trong hệ thống có thể đi vào bánh công tác, gây tắc nghẽn và làm giảm lưu lượng.

Vì vậy, trước khi vận hành cần súc rửa sạch đường ống và bố trí bộ lọc tại đường hút.

Gia nhiệt bơm trước khi vận hành

Khi hệ thống sử dụng dầu nóng, RY80-50-250A cần được gia nhiệt từ từ trước khi khởi động.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Điều này giúp hạn chế sốc nhiệt và giúp các chi tiết trong bơm giãn nở đồng đều hơn.

Duy trì lưu lượng tối thiểu trong hệ thống

Bơm không nên vận hành ở lưu lượng quá thấp.

Theo hướng dẫn, RY80-50-250A không nên làm việc dưới 30% lưu lượng thiết kế.

Nếu nhà máy có nhu cầu nhiệt thay đổi lớn, có thể cần bố trí đường bypass để duy trì lưu lượng tối thiểu qua bơm.

Việc này giúp hệ thống tuần hoàn ổn định hơn và hạn chế tình trạng nóng cục bộ.

Bơm dầu truyền nhiệt RY80-50-250A trong nhà máy cần tuần hoàn dầu nóng phù hợp với nhiệm vụ đưa dầu tải nhiệt từ nguồn gia nhiệt đến các thiết bị sử dụng nhiệt và đưa dầu quay trở lại để tiếp tục chu trình.

Với lưu lượng khoảng 43 m³/h, cột áp 60 m, động cơ 15 kW và khả năng làm việc với môi chất nhiệt độ cao, RY80-50-250A phù hợp với nhiều vòng tuần hoàn dầu nóng trong nhà máy.

Để bơm hoạt động ổn định, cần lựa chọn đúng điểm làm việc, đảm bảo dầu sạch, gia nhiệt từ từ và duy trì lưu lượng trong vùng cho phép
