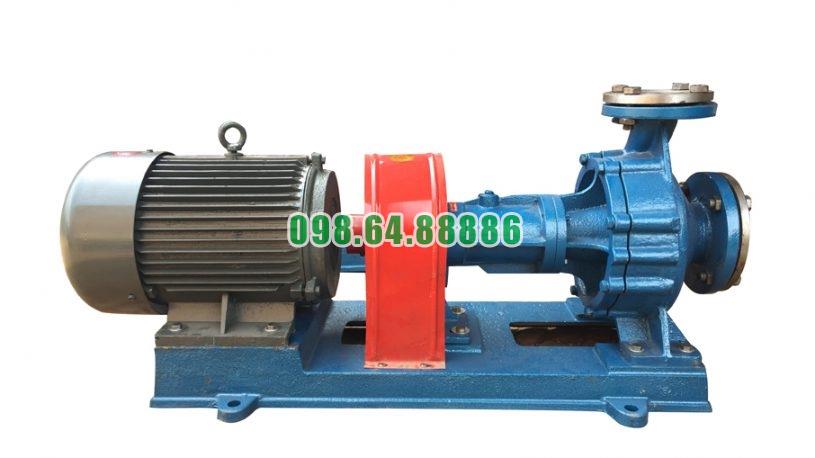

Bơm dầu nóng trục ngang RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m, tốc độ 2900 vòng/phút

Cấu tạo buồng làm kín và dây chèn dải graphite ở Bơm dầu truyền nhiệt RY40-25-200

Buồng làm kín của Bơm dầu truyền nhiệt RY40-25-200 được bố trí tại vị trí trục bơm đi xuyên qua nắp bơm, có nhiệm vụ hạn chế dầu truyền nhiệt thoát ra ngoài theo khe hở giữa trục quay và phần cố định. Trong cấu tạo của dòng RY, khu vực này sử dụng dạng làm kín bằng dây chèn packing. Với cấu hình sử dụng dây chèn graphite, vật liệu chèn được ép quanh trục để tạo thành nhiều lớp cản dòng dầu nóng.

Vị trí của buồng làm kín trên RY40-25-200

Buồng làm kín nằm phía sau bánh công tác, tại khu vực nắp bơm tiếp giáp với trục. Đây là vị trí đặc biệt quan trọng vì trục phải quay liên tục ở tốc độ khoảng 2.900 vòng/phút nhưng đồng thời phải đi xuyên qua phần vỏ cố định của bơm.

Nếu không có bộ phận làm kín, dầu truyền nhiệt bên trong thân bơm có thể đi theo khe hở quanh trục và rò ra ngoài. Vì vậy, buồng làm kín được tạo thành như một khoang riêng để chứa và giữ các vòng dây chèn quanh bề mặt trục.

Kết cấu dây chèn trong buồng làm kín

Dây chèn graphite được tạo thành dạng sợi hoặc dải chèn có tiết diện phù hợp với kích thước khoang packing. Khi lắp, dây được cắt thành từng vòng rồi lần lượt đưa vào buồng làm kín bao quanh trục.

Các vòng chèn được xếp nối tiếp theo chiều sâu của buồng. Khi được ép lại, chúng tạo thành một vùng làm kín tương đối dài thay vì chỉ làm kín tại một điểm.

Cấu tạo nhiều vòng giúp dầu muốn đi từ trong thân bơm ra ngoài phải đi qua hàng loạt khe rất nhỏ giữa dây chèn, thành buồng và bề mặt trục.

Graphite thích hợp với khu vực có nhiệt độ cao

Đối với Bơm dầu truyền nhiệt RY40-25-200, khu vực làm kín chịu ảnh hưởng trực tiếp từ dầu nóng. Khi sử dụng dây chèn graphite, đặc tính chịu nhiệt của graphite phù hợp với môi trường mà nhiệt độ làm việc cao hơn đáng kể so với các ứng dụng bơm nước thông thường.

Graphite cũng có đặc tính ma sát thấp, giúp dây chèn có thể tiếp xúc với bề mặt trục quay mà không tạo ra lực cản quá lớn khi được điều chỉnh đúng mức.

Điều này đặc biệt quan trọng khi trục RY40-25-200 hoạt động liên tục ở tốc độ cao.

Cơ chế làm kín của dây chèn graphite

Dây chèn không tạo ra một bề mặt kín tuyệt đối theo kiểu ép cứng trục. Thay vào đó, các vòng graphite được nén vừa đủ quanh trục để thu nhỏ khe hở mà dầu có thể đi qua.

Khi dầu từ phía trong thân bơm tiến vào khu vực làm kín, dòng rò phải đi qua các khe rất nhỏ giữa nhiều vòng chèn. Trở lực tăng dần làm lượng dầu thoát ra ngoài giảm mạnh.

Do đó, hiệu quả làm kín phụ thuộc trực tiếp vào độ nén của dây chèn. Nếu ép quá lỏng, dầu dễ rò ra ngoài; nếu ép quá chặt, ma sát giữa dây chèn và trục tăng, gây phát nhiệt và làm mòn bề mặt tiếp xúc.

Nắp bơm tạo thân buồng chứa packing

Nắp bơm không chỉ đóng kín phía sau thân bơm mà còn tạo khu vực lắp bộ chèn quanh trục. Thành buồng giữ các vòng packing đúng vị trí trong quá trình bơm hoạt động.

Nhờ kết cấu này, dây chèn được cố định theo phương hướng tâm quanh trục nhưng vẫn có thể tháo ra khi cần kiểm tra hoặc thay mới.

Đây là một ưu điểm của kiểu làm kín packing vì bộ phận tiêu hao có thể được xử lý riêng mà không phải thay toàn bộ cụm nắp bơm.

Mối quan hệ giữa dây chèn và trục bơm

Bề mặt trục là vị trí tiếp xúc trực tiếp với dây chèn. Khi trục quay, giữa hai bề mặt xuất hiện ma sát liên tục.

Vì vậy, khả năng làm kín của RY40-25-200 phụ thuộc không chỉ vào tình trạng dây graphite mà còn vào độ đồng tâm và chất lượng bề mặt trục. Trục bị xước, lệch tâm hoặc rung mạnh có thể làm dây chèn mòn không đều và khiến lượng dầu rò tăng nhanh.

Căn chỉnh chính xác hệ trục vì thế có tác dụng trực tiếp đến tuổi thọ của bộ packing.

Khả năng điều chỉnh của bộ dây chèn

Một đặc điểm quan trọng của buồng làm kín dạng packing là khả năng điều chỉnh lực ép trong quá trình sử dụng. Sau một thời gian làm việc, dây chèn có thể bị nén, mài mòn hoặc giảm độ kín.

Khi đó, cụm ép packing có thể được điều chỉnh để tăng nhẹ lực nén lên các vòng chèn. Nếu dây chèn đã mất khả năng làm kín, các vòng cũ có thể được lấy khỏi buồng và thay bằng bộ dây mới.

Khả năng điều chỉnh và thay thế riêng này giúp kết cấu làm kín của Bơm dầu truyền nhiệt RY40-25-200 tương đối đơn giản trong công tác bảo dưỡng.

Không nên ép dây chèn quá chặt

Đối với bơm làm việc ở nhiệt độ cao, mục tiêu không phải là siết packing càng chặt càng tốt. Lực ép quá lớn làm tăng ma sát với trục, từ đó sinh thêm nhiệt tại chính khu vực vốn đã chịu ảnh hưởng của dầu nóng.

Ma sát lớn cũng làm tăng tải lên trục và có thể khiến dây chèn nhanh xuống cấp. Vì vậy, bộ chèn cần được điều chỉnh ở mức đủ hạn chế rò rỉ nhưng vẫn bảo đảm trục quay tự do.

Vai trò của buồng làm kín đối với RY40-25-200

Buồng làm kín và dây chèn tạo thành ranh giới giữa khu vực chứa dầu truyền nhiệt và phần trục phía ngoài thân bơm. Bộ phận này vừa phải kiểm soát dầu rò vừa phải cho phép trục quay liên tục.

Đối với RY40-25-200 có lưu lượng 10 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, khả năng duy trì độ kín ổn định tại vị trí trục có ảnh hưởng trực tiếp đến sự an toàn và độ ổn định của cụm bơm.

Cấu tạo buồng làm kín của Bơm dầu truyền nhiệt RY40-25-200 tập trung tại khu vực trục xuyên qua nắp bơm và sử dụng bộ chèn packing bao quanh trục. Với cấu hình dùng dây chèn graphite, nhiều vòng graphite được xếp trong buồng và ép quanh trục để tạo trở lực đối với dòng dầu rò.

Kết cấu này có ưu điểm là tương đối đơn giản, chịu được môi trường nhiệt độ cao, có thể điều chỉnh lực ép và thay dây chèn riêng khi bị mài mòn. Tuy nhiên, dây chèn phải được lắp và ép đúng mức để vừa hạn chế dầu truyền nhiệt rò ra ngoài vừa tránh tạo ma sát quá lớn lên trục bơm.

Thiết kế tản nhiệt tự nhiên đột phá ở Bơm dầu truyền nhiệt RY40-25-200

Thiết kế tản nhiệt tự nhiên ở Bơm dầu truyền nhiệt RY40-25-200 là một đặc điểm nổi bật giúp thiết bị thích nghi với môi trường vận chuyển dầu nóng. Thay vì sử dụng hệ thống làm mát bằng nước truyền thống, dòng RY sử dụng cơ chế tản nhiệt tự nhiên, qua đó làm kết cấu bơm đơn giản và gọn hơn khi lắp đặt trong hệ thống dầu truyền nhiệt.

Tản nhiệt tự nhiên thay cho làm mát bằng nước

Trong quá trình vận hành, thân Bơm dầu truyền nhiệt RY40-25-200 liên tục tiếp xúc với dầu nóng nên nhiệt được truyền sang các bộ phận của cụm bơm. Thiết kế tản nhiệt tự nhiên cho phép lượng nhiệt này được phân tán ra môi trường thông qua chính kết cấu của thiết bị.

Nhờ đó, RY40-25-200 không cần bố trí thêm một hệ thống nước làm mát riêng cho bơm. Đây là điểm khác biệt đáng chú ý đối với thiết bị thường xuyên làm việc trong hệ thống tuần hoàn dầu nhiệt độ cao.

Giảm ảnh hưởng của nhiệt đến cụm ổ trục

Cụm ổ trục nằm phía sau phần thân bơm và có nhiệm vụ nâng đỡ trục quay. Nếu nhiệt từ dầu nóng truyền quá mạnh đến khu vực này, điều kiện làm việc của ổ bi và chất bôi trơn có thể bị ảnh hưởng.

Kết cấu tản nhiệt tự nhiên của RY40-25-200 hỗ trợ phân tán nhiệt trước khi nhiệt tích tụ quá mức tại cụm ổ trục. Điều này góp phần tạo điều kiện thuận lợi hơn cho ổ bi khi bơm phải vận hành liên tục ở tốc độ 2.900 vòng/phút.

Loại bỏ hệ thống đường nước làm mát phụ trợ

Một hệ thống làm mát bằng nước thường cần thêm đường cấp nước, đường hồi nước, van và các mối nối liên quan. Khi sử dụng cơ chế tản nhiệt tự nhiên, Bơm dầu truyền nhiệt RY40-25-200 giảm được nhu cầu bố trí các thành phần phụ trợ này.

Nhờ đó, khu vực lắp đặt bơm trở nên gọn hơn và việc đấu nối vào hệ thống dầu truyền nhiệt cũng đơn giản hơn. Đây là lợi thế rõ rệt tại các cụm lò dầu hoặc dây chuyền sản xuất có không gian bố trí thiết bị hạn chế.

Giảm phụ thuộc vào nguồn nước làm mát

Thiết kế tản nhiệt tự nhiên còn giúp RY40-25-200 không phải phụ thuộc vào nguồn nước làm mát bên ngoài trong quá trình hoạt động. Bơm không cần duy trì một vòng tuần hoàn nước riêng chỉ để giải nhiệt cho thiết bị.

Điều này giúp đơn giản hóa điều kiện vận hành và giảm số hệ thống cần kiểm soát đồng thời khi dây chuyền sản xuất đang hoạt động.

Kết cấu đơn giản nhưng phù hợp với dầu nóng

Điểm đáng chú ý của thiết kế này không nằm ở việc bổ sung nhiều thiết bị giải nhiệt mà ngược lại là tận dụng kết cấu bơm để thực hiện quá trình tản nhiệt tự nhiên. Đây là hướng thiết kế phù hợp với đặc tính của dòng bơm chuyên dùng cho dầu truyền nhiệt.

Thân bơm chịu trách nhiệm vận chuyển dầu nóng, trong khi phần giá đỡ và cụm ổ trục được bố trí thành một hệ thống hoàn chỉnh để vừa nâng đỡ trục vừa hỗ trợ quá trình phân tán nhiệt.

Tản nhiệt tự nhiên hỗ trợ vận hành dài giờ

Trong các hệ thống lò dầu, sấy công nghiệp, sản xuất nhựa hoặc cao su, bơm dầu truyền nhiệt thường phải duy trì tuần hoàn trong thời gian dài. Vì vậy, kiểm soát ảnh hưởng của nhiệt tới các bộ phận cơ khí là yêu cầu quan trọng.

Thiết kế tản nhiệt tự nhiên của RY40-25-200 góp phần hạn chế nhiệt tích tụ tại khu vực ổ trục, qua đó hỗ trợ điều kiện vận hành ổn định hơn khi bơm làm việc liên tục.

Thiết kế tản nhiệt tự nhiên đột phá ở Bơm dầu truyền nhiệt RY40-25-200 tập trung vào việc sử dụng chính kết cấu của bơm để phân tán nhiệt thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp giảm ảnh hưởng của nhiệt đến cụm ổ trục, loại bỏ nhiều đường ống phụ trợ và giảm sự phụ thuộc vào nguồn nước làm mát.

Nhờ cơ chế tản nhiệt tự nhiên, RY40-25-200 có kết cấu đơn giản, gọn gàng và phù hợp với nhiệm vụ tuần hoàn dầu nóng liên tục trong các hệ thống truyền nhiệt công nghiệp.
