Bơm dầu truyền nhiệt RY50-32-250A trong nhà máy luyện kim nhẹ có thể được xem xét cho các hệ thống sử dụng dầu tải nhiệt để cấp nhiệt gián tiếp cho thiết bị công nghệ. Theo tài liệu nhà sản xuất, dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ môi chất không vượt quá 350°C.
Tài liệu không liệt kê riêng ngành luyện kim nhẹ trong nhóm ứng dụng, vì vậy việc sử dụng RY50-32-250A trong nhà máy luyện kim cần được hiểu là ứng dụng có điều kiện, khi nhà máy có hệ thống tuần hoàn dầu tải nhiệt phù hợp với đặc tính của bơm.
Bơm RY50-32-250A có điểm làm việc:
Lưu lượng: 16 m³/h
Cột áp: 60 m
Tốc độ quay: 2.900 vòng/phút
Công suất trục: 6,20 kW
Công suất động cơ: 7,5 kW
Các thông số này cho phép bơm đảm nhiệm nhiệm vụ tuần hoàn dầu nóng qua đường ống và thiết bị trao đổi nhiệt nếu tổng trở lực của hệ thống phù hợp với điểm làm việc của bơm.
Trong trường hợp nhà máy luyện kim nhẹ có sử dụng dầu tải nhiệt, Bơm dầu truyền nhiệt RY50-32-250A có nhiệm vụ duy trì dòng dầu tuần hoàn giữa thiết bị gia nhiệt và khu vực sử dụng nhiệt.
Dầu nóng được đưa qua đường ống tới thiết bị cần gia nhiệt, sau đó quay trở lại nguồn nhiệt để tiếp tục chu trình. Bơm không trực tiếp tạo nhiệt mà thực hiện chức năng vận chuyển và duy trì lưu lượng dầu tải nhiệt.
Một ưu điểm của RY50-32-250A là khả năng làm việc trong hệ thống dầu nóng có nhiệt độ cao.
Theo tài liệu kỹ thuật, dòng RY cho phép nhiệt độ môi chất không vượt quá 350°C.
Đặc điểm này phù hợp với các hệ thống gia nhiệt công nghiệp cần truyền nhiệt ở mức nhiệt cao, miễn là dầu tải nhiệt và toàn bộ thiết bị trong nhà máy cũng đáp ứng giới hạn nhiệt độ tương ứng.
Trong nhà máy, đường dầu tải nhiệt có thể đi qua nhiều đoạn ống, van và thiết bị trao đổi nhiệt. Những bộ phận này tạo ra tổn thất áp suất.
Cột áp 60 m của RY50-32-250A giúp tạo áp lực để duy trì dòng dầu tuần hoàn khi tổng trở lực nằm trong vùng làm việc phù hợp.
Nhà sản xuất yêu cầu khi lựa chọn bơm, điểm làm việc thực tế của hệ thống cần nằm trong vùng đường đặc tính và nên ưu tiên khu vực có hiệu suất phù hợp.
Dòng RY sử dụng cửa hút hướng trục, cửa xả hướng tâm theo phương thẳng đứng. Bơm và động cơ được bố trí đồng tâm trên cùng bệ máy và truyền động thông qua khớp nối mềm.
Thiết kế này thuận lợi khi tích hợp bơm vào hệ thống đường ống dầu tải nhiệt của nhà máy.
Ngoài ra, dòng RY sử dụng cơ chế tản nhiệt tự nhiên, giúp kết cấu cụm bơm đơn giản hơn và giảm phụ thuộc vào hệ thống làm mát bằng nước.
Nếu RY50-32-250A làm việc với dầu ở nhiệt độ cao, bơm phải được gia nhiệt từ từ trước khi khởi động chính thức.
Nhà sản xuất quy định:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Điều này đặc biệt quan trọng trong nhà máy có quá trình gia nhiệt liên tục, vì tăng nhiệt quá nhanh có thể gây giãn nở nhiệt bất lợi cho cụm bơm.
RY50-32-250A có lưu lượng thiết kế 16 m³/h. Trong quá trình sử dụng, không nên để bơm chạy kéo dài ở vùng lưu lượng quá thấp.
Theo tài liệu, bơm không được vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải làm việc ở mức thấp, cần lựa chọn bơm nhỏ hơn hoặc lắp đường hồi bypass tại cửa xả.
Duy trì lưu lượng phù hợp giúp bơm làm việc ổn định hơn trong hệ thống dầu nóng của nhà máy.
Sử dụng Bơm dầu truyền nhiệt RY50-32-250A trong nhà máy luyện kim nhẹ phù hợp khi nhà máy có hệ thống gia nhiệt gián tiếp bằng dầu tải nhiệt và yêu cầu làm việc tương ứng với lưu lượng 16 m³/h, cột áp 60 m, công suất động cơ 7,5 kW và tốc độ 2.900 vòng/phút.
Tài liệu nhà sản xuất không xác nhận trực tiếp ứng dụng trong ngành luyện kim nhẹ, nhưng đặc tính vận chuyển dầu nóng đến giới hạn 350°C cho phép xem xét RY50-32-250A cho các hệ thống tuần hoàn dầu tải nhiệt trong lĩnh vực này, với điều kiện môi chất, nhiệt độ và điểm làm việc thực tế phù hợp với thông số kỹ thuật của bơm.
Những ưu điểm vượt trội khi sử dụng Bơm dầu truyền nhiệt RY50-32-250A thể hiện rõ ở khả năng làm việc với dầu nóng nhiệt độ cao, thông số vận hành phù hợp, kết cấu gọn, cơ chế tản nhiệt tự nhiên và khả năng bảo trì tương đối thuận tiện. Đây là model phù hợp cho các hệ thống tuần hoàn dầu tải nhiệt công nghiệp có yêu cầu cột áp tương đối cao.
Theo bảng thông số kỹ thuật của nhà sản xuất, RY50-32-250A có lưu lượng 16 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút, công suất trục 6,20 kW và công suất động cơ 7,5 kW.
Một trong những ưu điểm quan trọng nhất của Bơm dầu truyền nhiệt RY50-32-250A là khả năng sử dụng trong hệ thống dầu nóng có nhiệt độ cao.
Dòng RY được nhà sản xuất thiết kế để vận chuyển chất lỏng có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Nhờ đặc điểm này, RY50-32-250A phù hợp với các dây chuyền cần tuần hoàn dầu tải nhiệt liên tục ở nhiệt độ mà các loại bơm thông thường khó đáp ứng.
RY50-32-250A đạt cột áp 60 m tại lưu lượng 16 m³/h.
Cột áp này tạo điều kiện để bơm cung cấp năng lượng thủy lực cho dầu nóng vượt qua trở lực của đường ống, van và các thiết bị trao đổi nhiệt trong hệ thống.
Đối với dây chuyền có đường ống tương đối dài hoặc nhiều điểm trao đổi nhiệt, khả năng tạo cột áp 60 m là một lợi thế đáng chú ý của RY50-32-250A, với điều kiện điểm làm việc thực tế nằm trong vùng đặc tính phù hợp.
Nhà sản xuất cũng khuyến nghị lựa chọn điểm vận hành gần vùng hiệu suất cao của đường đặc tính bơm.
Một ưu điểm nổi bật khác của Bơm dầu truyền nhiệt RY50-32-250A là sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Theo tài liệu, thiết kế này giúp:
Cụm bơm gọn hơn.
Kết cấu đơn giản hơn.
Giảm chi phí vận hành.
Bảo đảm độ an toàn và độ tin cậy của cụm máy.
Việc không phải bố trí hệ thống nước làm mát riêng cũng giúp giảm số lượng thiết bị phụ trợ xung quanh bơm.
Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động qua khớp nối mềm.
Thiết kế này giúp RY50-32-250A tạo thành một cụm bơm – động cơ tương đối tập trung, thuận lợi khi bố trí trong khu vực sản xuất.
Bơm sử dụng khớp nối mềm kiểu ba chấu giữa trục bơm và động cơ. Tài liệu cho phép sử dụng động cơ thường hoặc động cơ phòng nổ tùy yêu cầu môi trường lắp đặt.
Khớp nối mềm đồng thời tạo điều kiện thuận lợi cho việc căn chỉnh giữa trục động cơ và trục bơm.
Cụm làm kín của dòng RY sử dụng packing kết hợp phớt dầu cao su chịu nhiệt.
Đây là ưu điểm cần thiết đối với bơm chuyên vận chuyển dầu nóng bởi khu vực trục là vị trí thường xuyên chịu ảnh hưởng đồng thời của nhiệt độ và chuyển động quay.
Cấu tạo làm kín này giúp hạn chế rò rỉ tại vị trí trục và hỗ trợ bảo vệ các bộ phận phía sau của cụm bơm.
Bơm RY được chia thành các cụm rõ ràng gồm:
Cụm thân bơm.
Cụm rôto.
Cụm ổ trục.
Cụm làm kín.
Cụm truyền động.
Việc chia thành từng cụm giúp quá trình kiểm tra và bảo dưỡng tập trung vào đúng bộ phận cần xử lý.
Tài liệu hướng dẫn cụ thể việc tháo bánh công tác, bộ chèn làm kín, ổ bi và trục bơm. Khi lắp lại, trình tự được thực hiện ngược với quá trình tháo.
Nhờ đó, việc bảo trì RY50-32-250A có thể được tổ chức có hệ thống, thuận lợi hơn cho đội ngũ kỹ thuật.
Nhà sản xuất đưa ra nhiều giới hạn cụ thể giúp người sử dụng kiểm soát trạng thái vận hành của bơm.
Khi gia nhiệt dầu nóng:
Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Trong quá trình khởi động, biên độ rung không được vượt quá 0,06 mm.
Những thông số kiểm soát cụ thể giúp người vận hành dễ phát hiện bất thường và hạn chế bơm làm việc kéo dài trong điều kiện không phù hợp.
RY50-32-250A có tốc độ định mức 2.900 vòng/phút, kết hợp với lưu lượng 16 m³/h và cột áp 60 m để đáp ứng nhu cầu tuần hoàn dầu của hệ thống.
Nhà sản xuất yêu cầu không vận hành bơm ở lưu lượng thấp hơn 30% lưu lượng thiết kế, trừ khi có đường hồi hoặc bypass phù hợp.
Việc duy trì lưu lượng trong vùng cho phép giúp bơm hoạt động ổn định hơn và hạn chế các điều kiện vận hành bất lợi.
Những ưu điểm vượt trội khi sử dụng Bơm dầu truyền nhiệt RY50-32-250A tập trung ở khả năng làm việc với dầu nóng đến 350°C, cột áp 60 m, lưu lượng 16 m³/h, cơ chế tản nhiệt tự nhiên không cần nước làm mát, kết cấu gọn và hệ thống làm kín phù hợp với môi trường nhiệt độ cao.
Bên cạnh đó, thiết kế chia thành từng cụm chức năng, quy trình bảo trì rõ ràng và các giới hạn vận hành cụ thể giúp RY50-32-250A thuận tiện hơn trong sử dụng lâu dài. Với động cơ 7,5 kW và tốc độ 2.900 vòng/phút, model này phù hợp cho các hệ thống tuần hoàn dầu tải nhiệt cần sự ổn định, khả năng chịu nhiệt cao và cột áp tương đối lớn.

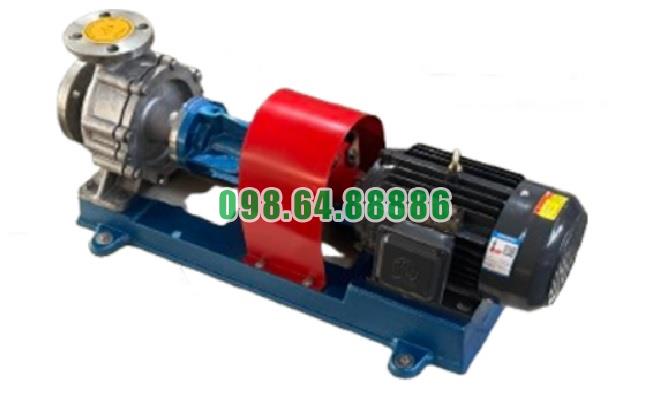

Bơm dầu truyền nhiệt trục ngang RY50-32-250A cột áp 60 m, lưu lượng 16 m3/h, công suất 7.5 kW, tốc độ 2900 vòng/phút
