Cấu trúc thân bơm chịu lực bền bỉ của Bơm dầu truyền nhiệt RY50-32-200A được thiết kế phù hợp với nhiệm vụ chứa và dẫn dòng dầu truyền nhiệt trong điều kiện áp suất và nhiệt độ cao. Thân bơm là bộ phận chịu áp chính, đồng thời tạo không gian làm việc cho bánh công tác và kết nối trực tiếp với đường hút, đường xả của hệ thống.
Theo cấu tạo dòng RY, cụm thân bơm gồm thân bơm và nắp bơm, trong khi các mặt bích hút, mặt bích xả và những bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar. Đây là yếu tố quan trọng thể hiện khả năng chịu tải của kết cấu thân bơm.
Khi RY50-32-200A hoạt động, bánh công tác quay liên tục và truyền năng lượng cho dầu truyền nhiệt. Dòng dầu sau đó tạo áp lực lên thành trong của thân bơm trước khi được dẫn đến cửa xả.
Vì vậy, thân bơm phải đồng thời thực hiện hai nhiệm vụ:
Kết cấu thân bơm chắc chắn là điều kiện cần thiết để thiết bị duy trì trạng thái ổn định khi tuần hoàn dầu liên tục.
Thân bơm tạo thành không gian bao quanh bánh công tác, tiếp nhận dòng dầu sau khi bánh công tác truyền năng lượng và dẫn môi chất về phía cửa xả.
Do tiếp xúc trực tiếp với dầu nóng và chịu áp lực của dòng chất lỏng, thân bơm là một trong những bộ phận chịu tải quan trọng nhất của RY50-32-200A.
Nắp bơm được lắp với thân bơm bằng hệ thống bu lông, tạo thành cụm bao kín khu vực bánh công tác.
Kết cấu có thể tháo rời này vừa bảo đảm hình thành khoang bơm hoàn chỉnh, vừa tạo thuận lợi khi cần tháo cụm rôto để kiểm tra hoặc bảo dưỡng.
Điểm đáng chú ý khi đánh giá cấu trúc thân bơm chịu lực của RY50-32-200A là mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Cấp áp suất này phản ánh yêu cầu chịu áp của những vị trí trực tiếp tiếp xúc với dòng môi chất.
Trong hệ thống thực tế, áp suất vận hành vẫn phải được xác định theo điểm làm việc và thiết kế của toàn bộ hệ thống, không nên hiểu cấp 16 bar là áp suất mà bơm bắt buộc phải vận hành liên tục.
RY50-32-200A có cửa hút bố trí theo hướng trục.
Cách bố trí này đưa dầu trực tiếp vào khu vực trung tâm bánh công tác. Dòng môi chất sau đó nhận năng lượng từ bánh công tác và chuyển sang phần thân bơm.
Kết cấu hướng dòng rõ ràng giúp thân bơm thực hiện đúng chức năng tiếp nhận và dẫn dòng mà không cần hệ thống dẫn truyền phức tạp bên trong.
Sau khi nhận năng lượng từ bánh công tác, dầu được đưa ra phía ngoài và tập trung về cửa xả.
Cửa xả của dòng RY được bố trí hướng tâm theo phương thẳng đứng. Vị trí này tạo thành một phần trực tiếp của cấu trúc chịu áp trên thân bơm.
Sự kết hợp giữa cửa hút hướng trục và cửa xả hướng tâm tạo nên bố trí đặc trưng:
Dầu vào theo hướng trục → bánh công tác → thân bơm → dầu ra theo hướng tâm.
Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.
Cụm đỡ giúp giữ vị trí của bơm trên bệ máy, trong khi thân ổ trục và hệ thống ổ bi đảm nhiệm việc đỡ rôto.
Việc phân chia chức năng tương đối rõ giữa thân bơm và cụm đỡ giúp thân bơm tập trung thực hiện nhiệm vụ chứa, dẫn và chịu áp của môi chất.
Khả năng chịu lực của thân bơm không có nghĩa có thể sử dụng thân bơm như một điểm đỡ đường ống.
Đối với dòng RY, đường hút và đường xả phải có giá đỡ hoặc hệ thống treo độc lập. Không được để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Đây là yêu cầu đặc biệt quan trọng để duy trì độ bền của kết cấu.
Nếu đường ống nặng tác động lâu dài lên mặt bích, thân bơm có thể phải chịu thêm tải cơ học ngoài tải áp suất của môi chất. Vì vậy, đỡ đường ống độc lập giúp thân RY50-32-200A làm việc đúng chức năng thiết kế.
Toàn bộ cụm bơm và động cơ được lắp trên cùng một bệ máy.
Khi lắp đặt, bệ phải được cân bằng trước khi siết chặt bu lông móng. Trục bơm và trục động cơ cũng phải được căn chỉnh đồng tâm chính xác.
Một bệ máy bị nghiêng hoặc hệ thống truyền động lệch tâm có thể tạo rung động và lực cơ học không mong muốn. Những lực này cuối cùng cũng ảnh hưởng đến kết cấu thân bơm và các điểm liên kết.
Do đó, khả năng làm việc bền bỉ của thân RY50-32-200A phụ thuộc đáng kể vào chất lượng lắp đặt.
RY50-32-200A làm việc trong hệ thống dầu truyền nhiệt nên thân bơm thường xuyên trải qua quá trình tăng và giảm nhiệt độ.
Khi nhiệt độ tăng, thân bơm và những chi tiết liên kết sẽ giãn nở. Vì vậy, tài liệu yêu cầu bơm phải được gia nhiệt từ từ, với tốc độ tăng nhiệt không quá 50°C/giờ và chênh lệch giữa dầu cửa hút với thân bơm không quá 40°C.
Trong quá trình gia nhiệt sơ bộ còn cần tạo khoảng bù giãn nở tại vị trí cố định bơm trước khi siết lại sau khi đạt trạng thái nhiệt ổn định.
Các yêu cầu này giúp hạn chế ứng suất nhiệt tác động lên cấu trúc thân bơm.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Trong quá trình RY50-32-200A vận hành, thân bơm là khu vực tiếp nhận trực tiếp nhiệt từ dầu truyền nhiệt. Kết cấu tản nhiệt giúp kiểm soát sự truyền nhiệt từ khu vực nóng về phía cụm ổ trục và các bộ phận phía sau.
Đây là đặc điểm hỗ trợ toàn bộ cụm bơm duy trì trạng thái ổn định khi làm việc trong môi trường nhiệt độ cao.
Khả năng chịu lực của thân bơm cần được duy trì thông qua kiểm tra định kỳ.
Trong quá trình sử dụng cần chú ý đến:
Sau khi lắp đặt và chạy thử từ 3–4 giờ, cần kiểm tra lại tình trạng rò rỉ, rung, tiếng ồn và nhiệt độ trước khi xác nhận cụm bơm làm việc ổn định.
Khi nói đến cấu trúc thân bơm chịu lực bền bỉ của RY50-32-200A, cần phân biệt giữa thông tin được xác định trong tài liệu và những thông số chưa được công bố.
Tài liệu hiện có xác nhận kết cấu thân – nắp bơm và cấp áp suất 16 bar đối với các bộ phận chịu áp, nhưng không nêu cụ thể mác vật liệu, chiều dày thành thân hoặc cơ tính vật liệu của riêng RY50-32-200A.
Vì vậy, không nên tự khẳng định thân bơm sử dụng một loại gang, thép hợp kim hoặc vật liệu cụ thể nếu chưa có thông tin bổ sung từ nhà sản xuất.
Cấu trúc thân bơm chịu lực bền bỉ của Bơm dầu truyền nhiệt RY50-32-200A được hình thành từ cụm thân bơm – nắp bơm, kết hợp cửa hút hướng trục, cửa xả hướng tâm và các bộ phận chịu áp được thiết kế theo cấp 16 bar.
Thân bơm đảm nhiệm trực tiếp việc chứa dầu, bao quanh bánh công tác và chịu tác động áp suất của môi chất trong quá trình vận hành. Độ bền của cấu trúc này được hỗ trợ thêm bởi bệ máy chắc chắn, hệ thống đỡ riêng và yêu cầu không để tải trọng đường ống truyền trực tiếp lên thân bơm.
Để duy trì khả năng chịu lực lâu dài, RY50-32-200A cần được lắp đặt đúng tâm, đỡ đường ống độc lập, kiểm soát giãn nở nhiệt và thường xuyên kiểm tra các mối ghép chịu áp. Đây là những yếu tố trực tiếp giúp cấu trúc thân bơm duy trì trạng thái ổn định trong hệ thống tuần hoàn dầu truyền nhiệt.

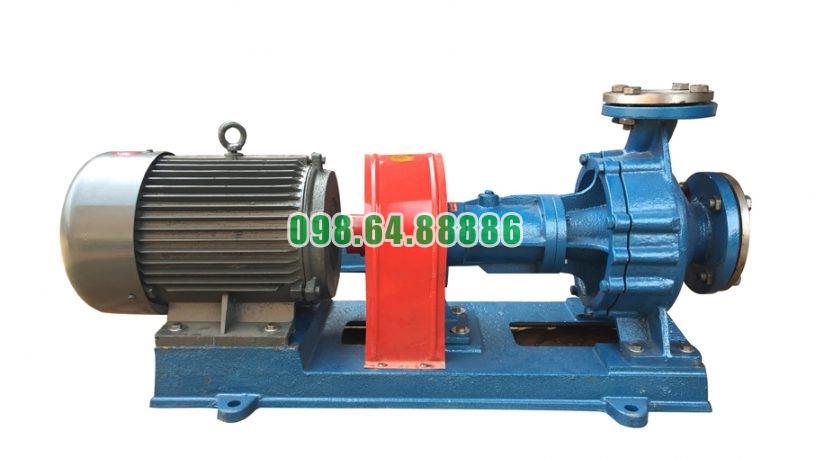

Bơm dầu truyền nhiệt trục ngang RY50-32-200A cột áp 32 m, lưu lượng 16 m3/h, công suất 4 kW, tốc độ 2900 vòng/phút
