Bơm dầu truyền nhiệt RY65-50-160 sở hữu nhiều đặc điểm kỹ thuật đáng chú ý giúp sản phẩm có khả năng cạnh tranh tốt trong nhóm bơm tuần hoàn dầu nóng công nghiệp. Nổi bật nhất là khả năng làm việc với dầu truyền nhiệt nhiệt độ cao, thông số vận hành rõ ràng, kết cấu tương đối gọn, hệ thống làm kín chịu nhiệt và thiết kế thuận tiện cho bảo dưỡng.

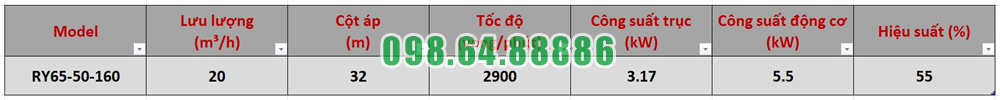

Theo bảng thông số của nhà sản xuất, RY65-50-160 đạt lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, công suất động cơ 5,5 kW, công suất trục 3,17 kW và hiệu suất 55%.
Một ưu điểm quan trọng của Bơm dầu truyền nhiệt RY65-50-160 là bộ thông số vận hành phù hợp cho nhiều hệ thống tuần hoàn dầu nóng quy mô công nghiệp.
Với lưu lượng 20 m³/h và cột áp 32 m, bơm có khả năng duy trì lượng dầu tuần hoàn tương đối lớn đồng thời tạo đủ năng lượng để dòng dầu vượt qua trở lực của đường ống và thiết bị trong hệ thống.
Động cơ 5,5 kW kết hợp tốc độ 2.900 vòng/phút tạo nên cấu hình vận hành rõ ràng, thuận tiện khi tính toán và lựa chọn thiết bị.
Điểm nổi bật giúp RY65-50-160 có lợi thế trong các hệ thống nhiệt là khả năng làm việc với môi chất nhiệt độ cao.
Theo tài liệu dòng RY, bơm được thiết kế cho chất lỏng có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ không vượt quá 350°C.
Khả năng này giúp Bơm dầu truyền nhiệt RY65-50-160 phù hợp với nhiệm vụ tuần hoàn dầu tải nhiệt mà các loại bơm chất lỏng thông thường không phải lúc nào cũng đáp ứng được.
Khả năng hạn chế rò rỉ là một ưu điểm đáng chú ý của dòng RY. Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Kết cấu này tập trung làm kín tại khu vực trục bơm, nơi thường xuyên chịu ảnh hưởng của nhiệt độ và chuyển động quay.
Đối với thiết bị vận chuyển dầu nóng, khả năng duy trì độ kín ổn định có ý nghĩa lớn đối với độ an toàn cũng như độ sạch của khu vực vận hành.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Theo nhà sản xuất, thiết kế này giúp cụm bơm có kết cấu gọn, đơn giản, giảm chi phí vận hành, đồng thời bảo đảm độ an toàn và độ tin cậy.
Đây là ưu điểm đáng kể của Bơm dầu truyền nhiệt RY65-50-160 bởi hệ thống không cần bố trí thêm nhiều thiết bị và đường ống nước làm mát xung quanh cụm bơm.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Thông số này tạo cơ sở kỹ thuật rõ ràng khi kết nối RY65-50-160 với hệ thống đường ống dầu nóng, đặc biệt tại những vị trí phải chịu áp lực trong quá trình bơm vận hành.
Một lợi thế khác của Bơm dầu truyền nhiệt RY65-50-160 là các bộ phận được tổ chức thành những cụm tương đối rõ ràng gồm:
Cụm thân bơm.
Cụm rôto.
Cụm ổ trục.
Cụm làm kín.
Cụm truyền động.
Tài liệu cũng hướng dẫn cụ thể cách tháo bánh công tác, bộ chèn, trục và ổ bi. Quá trình lắp ráp được thực hiện theo thứ tự ngược lại với quá trình tháo.
Kết cấu này giúp việc kiểm tra, vệ sinh và thay thế các chi tiết mòn trở nên thuận tiện hơn.
Dòng RY có cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Với model RY65-50-160, theo quy ước model:
Cửa hút danh nghĩa: 65 mm.
Cửa xả danh nghĩa: 50 mm.
Cách bố trí này tạo kết cấu gọn, rõ ràng và thuận tiện cho việc tổ chức đường ống trong hệ thống tuần hoàn dầu nóng.
Cụm truyền động của dòng RY sử dụng khớp nối mềm kiểu ba chấu và có thể kết hợp với động cơ thông thường hoặc động cơ phòng nổ.
Khả năng lựa chọn loại động cơ phù hợp giúp RY65-50-160 linh hoạt hơn khi ứng dụng trong những môi trường công nghiệp có yêu cầu an toàn khác nhau.
Một ưu điểm khác là nhà sản xuất đưa ra các giới hạn cụ thể khi gia nhiệt bơm.
Trước khi khởi động với dầu nóng:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quy trình này giúp hạn chế tác động của giãn nở nhiệt đột ngột và hỗ trợ bơm duy trì trạng thái ổn định khi chuyển từ nhiệt độ thấp lên nhiệt độ làm việc cao.
Những yếu tố chính có thể giúp Bơm dầu truyền nhiệt RY65-50-160 cạnh tranh tốt gồm:
Lưu lượng 20 m³/h.
Cột áp 32 m.
Động cơ 5,5 kW.
Tốc độ 2.900 vòng/phút.
Khả năng vận chuyển dầu nóng đến 350°C.
Phớt dầu chịu nhiệt kết hợp bộ chèn làm kín.
Các bộ phận chịu áp thiết kế theo cấp 16 bar.
Tản nhiệt tự nhiên, giảm hệ thống làm mát phụ trợ.
Kết cấu dễ tháo lắp và bảo dưỡng.
Có thể kết hợp động cơ thường hoặc động cơ phòng nổ.
Bơm dầu truyền nhiệt RY65-50-160 có nhiều ưu điểm giúp sản phẩm phù hợp và có khả năng cạnh tranh tốt trong các hệ thống tuần hoàn dầu nóng công nghiệp. Điểm mạnh không chỉ nằm ở bộ thông số 20 m³/h – 32 m – 5,5 kW – 2.900 vòng/phút, mà còn ở khả năng làm việc với dầu truyền nhiệt đến 350°C, hệ thống làm kín chịu nhiệt, kết cấu chịu áp 16 bar và cơ chế tản nhiệt tự nhiên.
Sự kết hợp giữa hiệu năng vận hành, khả năng chịu nhiệt, độ kín, kết cấu gọn và tính thuận tiện trong bảo dưỡng chính là những ưu điểm nổi bật tạo nên giá trị sử dụng của Bơm dầu truyền nhiệt RY65-50-160 trong các dây chuyền công nghiệp sử dụng dầu tải nhiệt.
Nguyên tắc truyền động qua khớp nối của Bơm dầu truyền nhiệt RY65-50-160 dựa trên việc truyền mô-men quay từ động cơ sang trục bơm thông qua khớp nối mềm kiểu ba chấu. Theo tài liệu kỹ thuật dòng RY, bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, kết nối trực tiếp với nhau bằng khớp nối mềm để tạo thành một cụm truyền động thống nhất.
Trong cụm Bơm dầu truyền nhiệt RY65-50-160, động cơ điện tạo ra chuyển động quay và truyền mô-men sang trục bơm.
Model RY65-50-160 sử dụng động cơ 5,5 kW, làm việc ở tốc độ 2.900 vòng/phút tại điểm vận hành công bố.
Chuyển động từ động cơ không truyền trực tiếp cứng hoàn toàn sang trục bơm mà đi qua cụm khớp nối mềm.
Khớp nối là bộ phận trung gian nằm giữa hai đầu trục:
Trục động cơ → khớp nối mềm → trục bơm
Theo tài liệu, dòng RY sử dụng khớp nối mềm kiểu ba chấu.
Khi động cơ quay, khớp nối nhận mô-men từ trục động cơ và truyền sang trục bơm, làm trục bơm quay theo.
Sau khi nhận mô-men từ khớp nối, trục bơm quay và kéo bánh công tác quay theo.
Cụm rôto của dòng RY gồm:
Bánh công tác.
Trục bơm.
Đai ốc hãm bánh công tác.
Như vậy, chuỗi truyền động hoàn chỉnh của RY65-50-160 có thể mô tả:
Động cơ → khớp nối mềm → trục bơm → bánh công tác
Đây là nguyên tắc truyền động cốt lõi của thiết bị.
Vai trò chính của khớp nối là truyền chuyển động quay từ động cơ sang bơm.
Khác với liên kết cứng tuyệt đối, kết cấu khớp nối mềm tạo độ linh hoạt nhất định giữa hai đầu trục, hỗ trợ quá trình truyền động khi cụm máy được căn chỉnh đúng kỹ thuật.
Đây là một trong những đặc điểm quan trọng trong nguyên tắc truyền động qua khớp nối của Bơm dầu truyền nhiệt RY65-50-160.
Để khớp nối làm việc đúng chức năng, trục động cơ và trục bơm phải được căn chỉnh đồng tâm.
Theo yêu cầu lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu hai trục bị lệch tâm, quá trình truyền mô-men có thể tạo thêm rung động và tải bất thường lên hệ thống ổ bi.
Trục bơm được đỡ và định vị bởi hai bộ vòng bi nằm trong thân ổ trục.
Khi mô-men truyền từ khớp nối sang trục bơm, cụm ổ trục giúp giữ trục ở đúng vị trí và duy trì trạng thái quay ổn định.
Vì vậy, khớp nối và ổ trục không hoạt động riêng lẻ mà phối hợp với nhau để bảo đảm đường truyền động từ động cơ đến bánh công tác được duy trì đúng trục.
Theo tài liệu, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Đây là yêu cầu quan trọng vì chiều quay của trục quyết định chiều quay của bánh công tác.
Nếu động cơ quay sai chiều, bánh công tác cũng quay sai chiều và bơm có thể không tạo được lưu lượng, cột áp đúng yêu cầu. Tài liệu cũng xác định chiều quay sai là một nguyên nhân khiến bơm không ra chất lỏng hoặc lưu lượng rất nhỏ.
Một ưu điểm khác của phương án truyền động qua khớp nối là khả năng tách bơm khỏi động cơ khi bảo dưỡng.
Trong trình tự tháo bơm, tài liệu yêu cầu tháo bu lông cố định động cơ, đưa động cơ ra khỏi bệ và tháo khớp nối trước khi tiếp tục tháo cụm bơm.
Nhờ đó, phần truyền động và phần bơm có thể được tách riêng theo từng bước rõ ràng.
RY65-50-160 làm việc ở tốc độ 2.900 vòng/phút, vì vậy hệ thống truyền động phải duy trì được chuyển động quay liên tục giữa động cơ và trục bơm.
Khớp nối mềm kiểu ba chấu là bộ phận trực tiếp truyền mô-men ở tốc độ này, giúp bánh công tác nhận đủ chuyển động để duy trì điểm làm việc 20 m³/h và cột áp 32 m.
Trước khi vận hành, tài liệu yêu cầu kiểm tra toàn bộ bu lông, động cơ, bơm, khớp nối và các mối nối để bảo đảm không có vị trí bị lỏng.
Ngoài ra, cần quay khớp nối bằng tay để kiểm tra độ nhẹ và độ trơn của hệ thống. Nếu xuất hiện tiếng cọ xát hoặc điểm kẹt phải dừng và xử lý trước khi khởi động.
Đây là bước quan trọng để bảo đảm hệ thống truyền động không bị cản trở.
Nguyên tắc truyền động qua khớp nối của Bơm dầu truyền nhiệt RY65-50-160 được thực hiện theo chuỗi động cơ – khớp nối mềm – trục bơm – bánh công tác. Khớp nối mềm kiểu ba chấu nhận mô-men từ động cơ 5,5 kW và truyền sang trục bơm để bánh công tác quay ở tốc độ 2.900 vòng/phút.
Để quá trình truyền động ổn định, hai trục phải được căn chỉnh đồng tâm, giữ đúng khe hở và đúng chiều quay. Đây là những yếu tố trực tiếp quyết định độ ổn định của hệ thống truyền động trên Bơm dầu truyền nhiệt RY65-50-160.

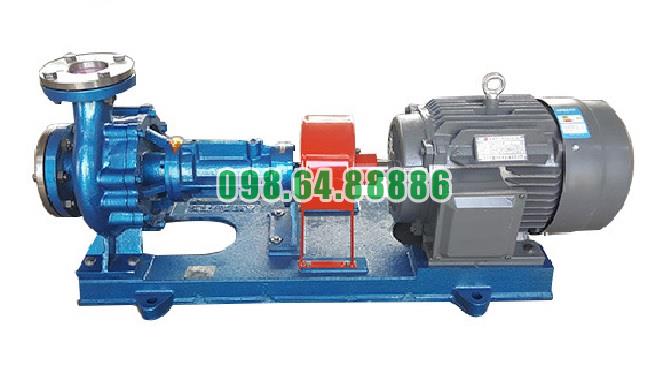

Bơm dầu nóng trục ngang RY65-50-160 công suất 5.5 kW, cột áp 32 m, lưu lượng 20 m3/h, tốc độ 2900 vòng/phút
