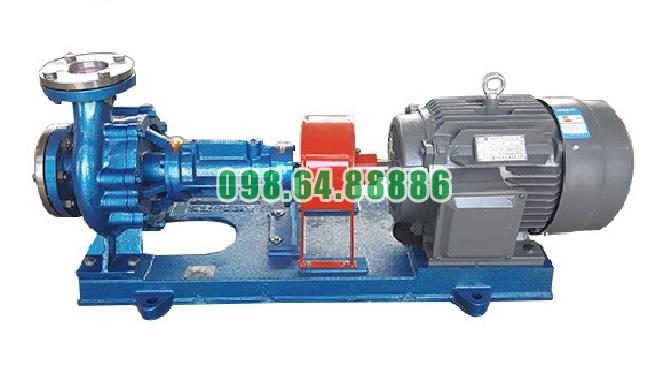

Bơm dầu nóng trục ngang RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Giải pháp tuần hoàn dầu nóng cho ngành dược phẩm với Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng để tuần hoàn dầu tải nhiệt trong các thiết bị gia nhiệt gián tiếp của ngành dược phẩm. Bơm đưa dầu nóng từ bộ gia nhiệt đến nồi phản ứng, bồn phối trộn, thiết bị cô đặc, máy sấy hoặc bộ trao đổi nhiệt, sau đó đưa dầu trở lại nguồn gia nhiệt để tiếp tục chu trình.

Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, RY25-25-160 phù hợp với các cụm sản xuất dược phẩm quy mô nhỏ và vừa có nhu cầu tuần hoàn dầu ổn định.

Nguyên lý tuần hoàn dầu nóng trong dây chuyền dược phẩm

Dầu tải nhiệt được làm nóng tại lò dầu hoặc bộ gia nhiệt điện. Bơm RY25-25-160 hút dầu từ đường hồi và đẩy dầu nóng đến áo gia nhiệt hoặc bộ trao đổi nhiệt của thiết bị sản xuất.

Dầu truyền nhiệt qua thành kim loại để làm nóng nguyên liệu mà không tiếp xúc trực tiếp với sản phẩm. Sau khi trao đổi nhiệt, dầu quay trở lại bộ gia nhiệt và bắt đầu chu trình mới.

Quá trình tuần hoàn cơ bản gồm:

Bộ gia nhiệt → Bơm RY25-25-160 → thiết bị sử dụng nhiệt → đường hồi dầu → bộ gia nhiệt.

Mạch dầu phải được thiết kế kín và tách biệt hoàn toàn với khu vực chứa nguyên liệu dược phẩm.

Gia nhiệt nồi phản ứng và bồn phối trộn

Trong quá trình pha chế hoặc phản ứng, nhiều nguyên liệu cần được duy trì ở một khoảng nhiệt độ ổn định. Bơm RY25-25-160 đưa dầu nóng qua áo nhiệt bao quanh nồi phản ứng hoặc bồn phối trộn.

Dòng dầu tuần hoàn đều giúp nhiệt phân bố tương đối đồng nhất trên thành thiết bị, hạn chế tình trạng một khu vực quá nóng trong khi khu vực khác chưa đạt nhiệt độ yêu cầu.

Giải pháp này phù hợp với các quá trình hòa tan, phối trộn, gia nhiệt tá dược và xử lý nguyên liệu dạng lỏng hoặc sệt.

Cấp nhiệt cho thiết bị cô đặc

Bơm dầu truyền nhiệt RY25-25-160 có thể cấp dầu nóng cho áo nhiệt hoặc bộ trao đổi nhiệt của thiết bị cô đặc.

Dầu nóng truyền nhiệt gián tiếp đến dung dịch, hỗ trợ quá trình bay hơi dung môi và làm tăng nồng độ sản phẩm. Việc duy trì dòng dầu ổn định giúp nhiệt lượng cấp vào thiết bị ít bị gián đoạn, từ đó hỗ trợ kiểm soát quá trình cô đặc tốt hơn.

Bơm phù hợp với các cụm cô đặc có nhu cầu tuần hoàn dầu vừa phải và tổng trở lực hệ thống nằm trong khả năng cột áp 27 m.

Phục vụ hệ thống sấy dược liệu và nguyên liệu

Trong hệ thống sấy, RY25-25-160 đưa dầu nóng đến dàn trao đổi nhiệt. Không khí đi qua dàn nhiệt, nhận nhiệt từ dầu rồi được dẫn vào buồng sấy.

Giải pháp này có thể áp dụng cho:

• Sấy dược liệu.
• Sấy bột và nguyên liệu khô.
• Sấy cao dược liệu.
• Sấy bao bì hoặc vật tư sản xuất.
• Cấp nhiệt cho tủ và buồng sấy công nghiệp.

Dòng dầu liên tục giúp dàn trao đổi nhiệt duy trì nguồn nhiệt ổn định, hỗ trợ hạn chế dao động nhiệt độ trong thời gian sấy.

Gia nhiệt bồn chứa nguyên liệu

Một số nguyên liệu dược phẩm có độ nhớt cao hoặc dễ đông đặc khi nhiệt độ giảm. Bơm RY25-25-160 có thể tuần hoàn dầu qua áo nhiệt của bồn chứa để giữ nguyên liệu ở trạng thái phù hợp cho quá trình khuấy, bơm hoặc định lượng.

Việc giữ nhiệt giúp nguyên liệu duy trì độ chảy ổn định, hạn chế đóng cặn trên thành bồn và giảm tải cho thiết bị vận chuyển nguyên liệu ở công đoạn tiếp theo.

Duy trì nhiệt độ ổn định cho quá trình sản xuất

Vai trò chính của Bơm dầu truyền nhiệt RY25-25-160 là duy trì chuyển động liên tục của dầu trong mạch gia nhiệt. Khi lưu lượng ổn định, nhiệt lượng được đưa đều hơn đến thiết bị sử dụng.

Điều này mang lại các lợi ích trực tiếp:

• Giảm chênh lệch nhiệt độ trên bề mặt gia nhiệt.
• Hạn chế điểm quá nóng cục bộ.
• Hỗ trợ kiểm soát thời gian phản ứng và gia nhiệt.
• Duy trì điều kiện sản xuất ổn định giữa các mẻ.
• Giảm biến động độ nhớt của nguyên liệu nhạy cảm với nhiệt.

Tuy nhiên, độ chính xác nhiệt độ cuối cùng còn phụ thuộc vào cảm biến, bộ điều khiển, van điều tiết và thiết kế của toàn bộ hệ thống.

Phù hợp với cụm gia nhiệt nhỏ và vừa

Lưu lượng 3 m³/h tương đương khoảng 50 lít/phút, phù hợp với một thiết bị riêng lẻ hoặc một cụm gia nhiệt có lượng dầu tuần hoàn vừa phải.

Bơm có thể được bố trí cho:

• Một nồi phản ứng có áo nhiệt.
• Một bồn phối trộn.
• Một thiết bị cô đặc.
• Một máy sấy hoặc buồng sấy.
• Một bộ trao đổi nhiệt độc lập.
• Một cụm thiết bị sử dụng chung mạch dầu nóng.

Trước khi lựa chọn, cần tính tổng lượng dầu, chiều dài đường ống, trở lực thiết bị và lưu lượng cần thiết. Không nên chỉ dựa vào công suất gia nhiệt để quyết định model bơm.

Yêu cầu tách biệt dầu với sản phẩm dược

RY25-25-160 là bơm tuần hoàn dầu truyền nhiệt, không phải bơm vệ sinh dùng để vận chuyển dược phẩm trực tiếp. Vì vậy, dầu nóng phải hoạt động trong mạch kín và không được tiếp xúc với nguyên liệu hoặc thành phẩm.

Hệ thống cần bảo đảm:

• Áo nhiệt và bộ trao đổi nhiệt không bị thủng.
• Các mặt bích và mối nối không rò rỉ.
• Đường dầu được bố trí tách biệt với đường sản phẩm.
• Có phương án phát hiện rò rỉ dầu.
• Sử dụng dầu tải nhiệt phù hợp với nhiệt độ công nghệ.
• Kiểm tra định kỳ bộ phận làm kín của bơm.

Đây là điều kiện quan trọng để hạn chế nguy cơ dầu truyền nhiệt xâm nhập vào khu vực sản xuất.

Điều kiện giúp bơm vận hành ổn định

Trước khi khởi động, thân Bơm dầu truyền nhiệt RY25-25-160 phải được mồi đầy dầu. Đường hút cần kín, thông thoáng và không chứa nhiều không khí.

Khi vận hành dầu nóng, bơm phải được gia nhiệt từ từ để các chi tiết giãn nở đồng đều. Van hút cần mở hoàn toàn, còn lưu lượng được điều chỉnh bằng van xả.

Trong quá trình hoạt động nên theo dõi:

• Lưu lượng dầu tuần hoàn.
• Áp suất tại cửa xả.
• Nhiệt độ dầu vào và ra.
• Nhiệt độ ổ bi.
• Độ rung và tiếng ồn.
• Tình trạng rò rỉ tại bộ làm kín.
• Dòng điện của động cơ.

Việc theo dõi thường xuyên giúp duy trì nguồn nhiệt ổn định và phát hiện sớm các dấu hiệu bất thường.

Bơm dầu truyền nhiệt RY25-25-160 là giải pháp tuần hoàn dầu nóng phù hợp cho nồi phản ứng, bồn phối trộn, thiết bị cô đặc, hệ thống sấy và bộ trao đổi nhiệt trong ngành dược phẩm.

Với lưu lượng 3 m³/h, cột áp 27 m và động cơ 1,5 kW, bơm đáp ứng tốt các cụm gia nhiệt gián tiếp quy mô nhỏ và vừa. Dòng dầu tuần hoàn liên tục giúp nhiệt được phân bố ổn định hơn, hỗ trợ kiểm soát quá trình gia nhiệt và duy trì tính đồng đều giữa các mẻ sản xuất.

Khi ứng dụng trong dây chuyền dược phẩm, cần đặc biệt bảo đảm mạch dầu kín và tách biệt hoàn toàn với sản phẩm, bởi RY25-25-160 chỉ dùng để vận chuyển dầu tải nhiệt, không dùng để bơm trực tiếp nguyên liệu dược.

Tại sao ưu điểm vận hành liên tục giúp Bơm dầu truyền nhiệt RY25-25-160 được chọn?

Bơm dầu truyền nhiệt RY25-25-160 thường được lựa chọn cho các hệ thống cấp nhiệt cần duy trì dòng dầu nóng liên tục. Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, bơm phù hợp với những dây chuyền quy mô nhỏ và vừa phải hoạt động ổn định trong nhiều giờ.

Ưu điểm vận hành liên tục giúp bơm duy trì lưu lượng dầu đều, giữ quá trình truyền nhiệt không bị gián đoạn và hạn chế sự dao động nhiệt độ trong hệ thống.

Duy trì dòng dầu nóng liên tục

Trong hệ thống cấp nhiệt, dầu tải nhiệt phải liên tục di chuyển từ thiết bị gia nhiệt đến khu vực sử dụng nhiệt rồi quay trở lại đường hồi.

Bơm RY25-25-160 tạo ra dòng chảy liên tục thay vì từng đợt. Khi bánh công tác quay ổn định, dầu được hút vào từ đường hồi, tăng áp trong thân bơm và đẩy sang đường cấp nhiệt.

Nhờ đó, hệ thống luôn có dầu nóng lưu thông, hạn chế tình trạng ngừng dòng hoặc thiếu nhiệt tại thiết bị sử dụng.

Giữ nhiệt độ dây chuyền ổn định

Khi dầu tuần hoàn đều, nhiệt lượng được phân phối liên tục đến bồn gia nhiệt, áo nhiệt hoặc thiết bị trao đổi nhiệt.

Khả năng vận hành liên tục giúp:

• Hạn chế chênh lệch nhiệt độ giữa các khu vực.
• Giảm tình trạng dầu quá nóng cục bộ.
• Duy trì nhiệt độ làm việc ổn định.
• Hỗ trợ thiết bị gia nhiệt kiểm soát nhiệt chính xác hơn.
• Giảm biến động trong quá trình sản xuất.

Đây là lý do quan trọng khiến bơm được lựa chọn cho những dây chuyền không thể để dòng dầu nóng bị gián đoạn.

Hạn chế thời gian dừng dây chuyền

Bơm tuần hoàn là mắt xích quan trọng trong hệ thống dầu truyền nhiệt. Khi bơm dừng, quá trình vận chuyển nhiệt cũng bị ảnh hưởng.

RY25-25-160 có kết cấu trục được đỡ bằng hai ổ bi, bánh công tác cố định chắc chắn và khớp nối mềm truyền chuyển động từ động cơ. Các bộ phận này giúp cụm rôto quay ổn định, giảm rung động và hỗ trợ bơm làm việc kéo dài.

Khả năng chạy liên tục giúp giảm số lần dây chuyền phải dừng để khởi động lại hệ thống nhiệt.

Giảm số lần khởi động và dừng bơm

Mỗi lần khởi động, động cơ phải tăng tốc từ trạng thái đứng yên lên 2.900 vòng/phút. Quá trình này tạo tải tức thời lên khớp nối, trục bơm và ổ bi.

Vận hành liên tục giúp giảm số lần tăng tốc và dừng đột ngột, từ đó:

• Hạn chế tải va đập lên khớp nối.
• Giảm thay đổi nhiệt độ đột ngột trên thân bơm.
• Hạn chế co giãn lặp lại của các chi tiết.
• Giảm mài mòn tại ổ bi và bộ làm kín.
• Duy trì độ đồng tâm của cụm truyền động.

Đây là lợi thế rõ rệt trong các dây chuyền hoạt động nhiều giờ mỗi ngày.

Lưu lượng 3 m³/h phù hợp với chế độ chạy dài giờ

Lưu lượng 3 m³/h giúp RY25-25-160 duy trì khoảng 3.000 lít dầu tuần hoàn mỗi giờ tại điểm làm việc thiết kế.

Thông số này phù hợp với những hệ thống cần dòng dầu vừa phải nhưng liên tục. Khi lưu lượng được lựa chọn đúng với nhu cầu, bơm không phải làm việc quá tải và động cơ 1,5 kW có thể duy trì tốc độ quay ổn định.

Sự phù hợp giữa lưu lượng, cột áp và công suất giúp bơm vận hành dài giờ mà không cần sử dụng một model công suất quá lớn.

Cột áp 27 m giúp hoàn thành vòng tuần hoàn

Trong dây chuyền nhiệt, dầu phải đi qua đường ống, van, co cút, bộ lọc và thiết bị trao đổi nhiệt. Những bộ phận này tạo ra trở lực đối với dòng chảy.

Cột áp 27 m giúp bơm tạo đủ năng lượng để dầu vượt qua trở lực của hệ thống phù hợp và quay trở lại cửa hút.

Khi cột áp đáp ứng đúng yêu cầu, lưu lượng ít bị suy giảm tại các vị trí xa bơm. Nhờ đó, dòng dầu nóng được duy trì trong toàn bộ vòng tuần hoàn thay vì chỉ ổn định tại khu vực gần cửa xả.

Hai ổ bi hỗ trợ trục quay ổn định

Trục bơm được đỡ bởi hai ổ bi nằm trong thân ổ trục. Một ổ bi đặt gần bánh công tác và một ổ bi đặt gần phía khớp nối.

Hai ổ bi giúp giữ trục đúng tâm khi quay liên tục ở tốc độ cao. Điều này giúp:

• Bánh công tác quay đều.
• Hạn chế độ đảo của trục.
• Giảm rung động cơ học.
• Bảo vệ bộ chèn làm kín.
• Hạn chế mài mòn không đều.

Kết cấu ổ bi ổn định là yếu tố quan trọng giúp RY25-25-160 đáp ứng chế độ vận hành liên tục.

Khớp nối mềm giảm tải khi truyền động

Khớp nối mềm kiểu ba chấu truyền mô-men từ động cơ đến trục bơm. Phần tử đàn hồi giữa hai nửa khớp nối giúp hấp thụ một phần rung động và tải va đập nhỏ.

Trong quá trình vận hành dài giờ, khớp nối mềm giúp lực truyền đến trục ổn định hơn, hạn chế tác động trực tiếp lên ổ bi và bánh công tác.

Nhờ đó, cụm truyền động hoạt động êm hơn và ít phát sinh rung động bất thường khi bơm chạy liên tục.

Tản nhiệt tự nhiên hỗ trợ hoạt động kéo dài

Bơm RY25-25-160 sử dụng thiết kế tản nhiệt tự nhiên, không cần hệ thống nước làm mát riêng.

Khoảng cách giữa thân bơm nóng và cụm ổ trục giúp nhiệt được phát tán dần qua nắp bơm, giá đỡ và bề mặt thân ổ trục.

Thiết kế này giúp bơm:

• Không phụ thuộc vào nguồn nước làm mát.
• Hạn chế gián đoạn do mất nước tuần hoàn.
• Giảm số lượng đường ống phụ trợ.
• Bảo vệ ổ bi và chất bôi trơn.
• Thuận tiện hơn khi vận hành liên tục.

Việc loại bỏ hệ thống nước làm mát cũng làm giảm số điểm có thể phát sinh sự cố trong dây chuyền.

Bộ làm kín duy trì lượng dầu tuần hoàn

Bộ chèn packing kết hợp với phớt dầu chịu nhiệt giúp hạn chế dầu nóng rò rỉ dọc theo trục.

Khi cụm làm kín hoạt động ổn định, lượng dầu trong hệ thống được duy trì và bơm không bị thiếu môi chất trong quá trình chạy dài giờ.

Độ kín tốt còn giúp bảo vệ ổ bi phía sau khỏi dầu nóng, duy trì chất lượng dầu hoặc mỡ bôi trơn và giảm nguy cơ phải dừng bơm để xử lý rò rỉ.

Điều kiện để vận hành liên tục an toàn

Khả năng chạy liên tục chỉ được phát huy khi bơm làm việc đúng điều kiện kỹ thuật. Cần bảo đảm:

• Thân bơm và đường hút luôn đầy dầu.
• Van hút được mở hoàn toàn.
• Không khí và hơi nước được loại bỏ khỏi hệ thống.
• Bơm và động cơ được căn chỉnh đồng tâm.
• Ổ bi được bôi trơn đầy đủ.
• Lưới lọc đường hút không bị tắc.
• Khu vực tản nhiệt luôn thông thoáng.
• Lưu lượng không thấp hơn khoảng 0,9 m³/h.

Nếu hệ thống cần giảm lưu lượng cấp đến thiết bị, nên bố trí đường bypass để vẫn duy trì đủ dầu đi qua bơm.

Ưu điểm vận hành liên tục giúp Bơm dầu truyền nhiệt RY25-25-160 được lựa chọn vì bơm có khả năng duy trì dòng dầu nóng ổn định, hạn chế gián đoạn và hỗ trợ dây chuyền giữ nhiệt độ đều trong thời gian dài.

Lưu lượng 3 m³/h và cột áp 27 m giúp dầu hoàn thành vòng tuần hoàn trong hệ thống phù hợp. Hai ổ bi giữ trục ổn định, khớp nối mềm giảm tải va đập, bộ làm kín hạn chế rò rỉ và thiết kế tản nhiệt tự nhiên hỗ trợ bơm chạy kéo dài mà không cần nước làm mát.

Khi được lựa chọn đúng theo nhu cầu hệ thống và vận hành đúng kỹ thuật, RY25-25-160 là giải pháp phù hợp cho các dây chuyền nhiệt cần hoạt động liên tục, ổn định và ít gián đoạn.
