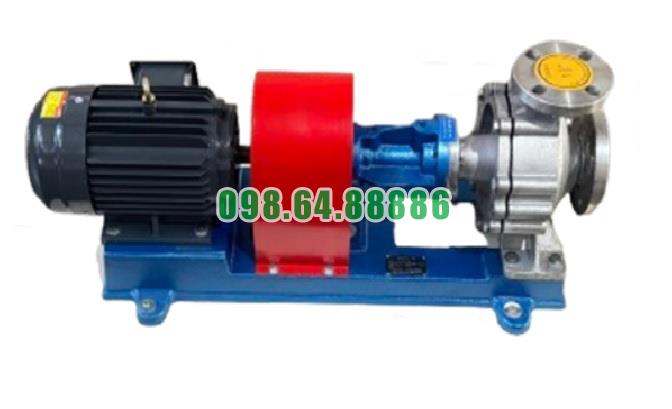

Bơm tuần hoàn dầu nóng RY20-20-125 công suất 0.75 kW, lưu lượng 1.5 m3/h, cột áp 22 m, tốc độ 2800 vòng/phút

Tìm hiểu cấu tạo buồng làm kín kết hợp phớt chèn của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 sử dụng cụm làm kín dạng buồng làm kín kết hợp phớt chèn để hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục bơm và nắp bơm. Đây là khu vực làm việc trực tiếp với trục quay nên cấu tạo phải vừa bảo đảm độ kín, vừa hạn chế ma sát và chịu được điều kiện nhiệt độ cao của dầu truyền nhiệt.

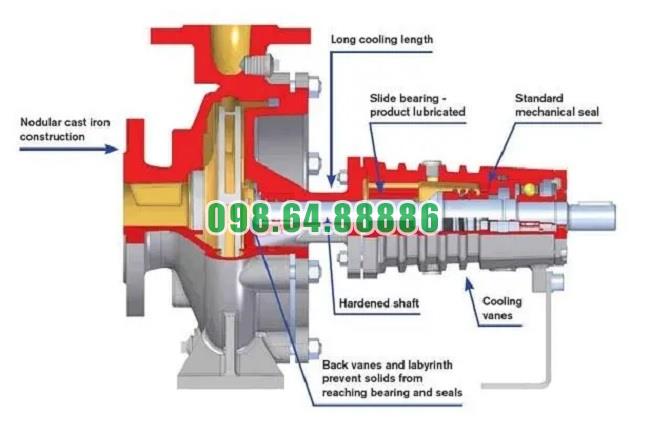

Cấu tạo buồng làm kín của Bơm dầu truyền nhiệt RY20-20-125

Buồng làm kín được bố trí tại nắp bơm, xung quanh vị trí trục bơm đi xuyên qua nắp. Bên trong buồng là các chi tiết làm kín được lắp bao quanh trục nhằm kiểm soát dầu có xu hướng thoát từ khoang bơm ra phía ngoài.

Cấu tạo cơ bản của khu vực này gồm:

• Nắp bơm và khoang chứa bộ chèn.
• Trục bơm đi xuyên qua buồng làm kín.
• Bộ phớt chèn làm kín.
• Vòng chặn và các chi tiết giữ phớt chèn.
• Phớt dầu chịu nhiệt hỗ trợ làm kín.

Các bộ phận được bố trí liên tiếp quanh trục, tạo thành một cụm làm kín hoàn chỉnh.

Nắp bơm và khoang chứa phớt chèn

Nắp bơm không chỉ đóng kín phía sau thân bơm mà còn tạo vị trí lắp đặt buồng phớt chèn của Bơm dầu truyền nhiệt RY20-20-125.

Phần khoang này được bố trí đồng tâm với trục bơm. Không gian bên trong đủ để lắp các vòng chèn quanh trục và giữ chúng ổn định khi trục quay.

Khi dầu từ bên trong thân bơm đi về phía trục, buồng làm kín là khu vực trực tiếp tiếp nhận và kiểm soát dòng dầu rò trước khi dầu có thể thoát ra bên ngoài.

Bộ phớt chèn làm kín

Phớt chèn là thành phần chính trong cấu tạo buồng làm kín của Bơm dầu truyền nhiệt RY20-20-125.

Bộ phớt gồm vật liệu chèn được bố trí thành các vòng bao quanh trục bơm. Khi được lắp và ép với lực phù hợp, các vòng chèn ôm sát bề mặt trục, tạo thành nhiều lớp cản đối với dầu truyền nhiệt.

Cấu tạo nhiều lớp giúp dầu khi đi qua vùng phớt chèn phải vượt qua một đường rò có trở lực lớn. Nhờ đó, lượng dầu thoát ra ngoài được hạn chế đáng kể.

Phớt chèn đồng thời phải duy trì một mức tiếp xúc thích hợp với trục. Nếu lực ép quá nhỏ, độ kín giảm; nếu ép quá mạnh, ma sát giữa phớt và trục tăng, làm khu vực làm kín dễ phát nhiệt và nhanh mòn.

Vòng chặn phớt chèn

Vòng chặn được bố trí cùng với bộ phớt chèn trong buồng làm kín. Bộ phận này có nhiệm vụ giữ các vòng chèn đúng vị trí, tránh hiện tượng phớt dịch chuyển dọc theo trục trong quá trình bơm hoạt động.

Vòng chặn cũng giúp lực ép tác động lên bộ phớt được phân bố tương đối đồng đều. Nhờ đó, các vòng chèn có thể tiếp xúc ổn định hơn với bề mặt trục.

Cấu tạo phớt dầu kết hợp với phớt chèn

Một đặc điểm đáng chú ý của buồng làm kín Bơm dầu truyền nhiệt RY20-20-125 là không chỉ sử dụng phớt chèn mà còn kết hợp với phớt dầu chịu nhiệt.

Phớt dầu được lắp tại khu vực trục và đóng vai trò như một lớp làm kín bổ sung. Trong khi bộ phớt chèn đảm nhiệm việc kiểm soát dòng dầu rò tại vùng nắp bơm, phớt dầu hỗ trợ ngăn dầu di chuyển sang các khu vực không mong muốn của cụm trục.

Cấu tạo phần tiếp xúc của phớt dầu

Phớt dầu có phần làm kín tiếp xúc với bề mặt trục. Khi trục quay, mép làm kín vẫn duy trì tiếp xúc quanh chu vi trục để tạo lớp ngăn dầu.

Do Bơm dầu truyền nhiệt RY20-20-125 làm việc với dầu nóng, phớt dầu cần có khả năng chịu nhiệt và duy trì tính đàn hồi trong quá trình làm việc.

Sự kết hợp giữa phớt dầu và phớt chèn tạo thành hai vùng hỗ trợ làm kín thay vì chỉ phụ thuộc vào một chi tiết duy nhất.

Trục bơm trong cấu tạo buồng làm kín

Trục bơm đi xuyên qua trung tâm của buồng làm kín và là bề mặt mà phớt chèn tiếp xúc trực tiếp.

Vì vậy, trục là một thành phần không thể tách rời khi xem xét cấu tạo buồng làm kín kết hợp phớt chèn của Bơm dầu truyền nhiệt RY20-20-125.

Bề mặt trục tại vị trí phớt chèn

Phần trục nằm trong buồng làm kín cần có bề mặt tương đối nhẵn và đồng đều. Điều này giúp các vòng chèn tiếp xúc đều quanh chu vi trục.

Nếu bề mặt tại vị trí này bị xước hoặc mòn không đều, giữa trục và phớt chèn có thể hình thành các khe nhỏ làm giảm hiệu quả làm kín.

Do đó, cấu tạo cụm làm kín không chỉ phụ thuộc vào chất lượng vật liệu chèn mà còn phụ thuộc trực tiếp vào tình trạng bề mặt trục.

Cách bố trí các chi tiết trong buồng làm kín

Xét theo hướng từ phía khoang bơm ra phía cụm ổ trục, các bộ phận của buồng làm kín kết hợp phớt chèn RY20-20-125 được bố trí quanh trục theo nguyên tắc tạo nhiều lớp kiểm soát dầu.

Dầu trước tiên gặp khu vực buồng phớt chèn. Các vòng chèn bao quanh trục tạo trở lực và hạn chế lượng dầu tiếp tục di chuyển ra phía ngoài. Phớt dầu được bố trí bổ sung tại khu vực trục để tăng khả năng ngăn dầu và phân tách vùng làm kín với cụm ổ trục.

Cách bố trí này tạo nên một hệ thống gồm:

Khoang bơm → nắp bơm → buồng làm kín → bộ phớt chèn → phớt dầu → khu vực ổ trục.

Đặc điểm của cấu tạo buồng làm kín kết hợp phớt chèn

Kết cấu đơn giản

Cụm làm kín sử dụng các chi tiết cơ khí tương đối đơn giản, tập trung chủ yếu quanh nắp bơm và trục. Bộ phớt chèn có thể được tháo khỏi buồng làm kín để kiểm tra hoặc thay thế khi cần thiết.

Phớt chèn bao quanh trực tiếp trục

Các vòng chèn tạo bề mặt tiếp xúc liên tục quanh trục. Đây là phần trực tiếp hạn chế dầu truyền nhiệt di chuyển theo chiều dọc trục ra ngoài.

Kết hợp hai dạng làm kín

Bơm không sử dụng riêng phớt chèn mà kết hợp phớt chèn với phớt dầu chịu nhiệt. Đây là đặc điểm quan trọng trong cấu tạo cụm làm kín của dòng bơm RY.

Có thể tháo rời để thay thế

Buồng phớt được tích hợp trên nắp bơm nhưng các chi tiết như bộ chèn, vòng chặn và phớt dầu có thể tháo riêng. Cấu tạo này thuận tiện khi vật liệu làm kín bị mòn và cần thay mới.

Vai trò của từng chi tiết trong cụm làm kín RY20-20-125

Cấu tạo buồng làm kín kết hợp phớt chèn của Bơm dầu truyền nhiệt RY20-20-125 tập trung tại khu vực trục xuyên qua nắp bơm. Cụm này bao gồm buồng làm kín, bộ phớt chèn, vòng chặn, phớt dầu chịu nhiệt và phần trục làm việc với phớt.

Trong đó, bộ phớt chèn được bố trí bao quanh trục để tạo các lớp cản dòng dầu, còn phớt dầu chịu nhiệt đóng vai trò làm kín bổ sung. Cách kết hợp phớt chèn và phớt dầu tạo nên cụm làm kín có kết cấu tương đối đơn giản, dễ tháo lắp và phù hợp với đặc điểm làm việc của Bơm dầu truyền nhiệt RY20-20-125.

Sự kết hợp hoàn hảo giữa khớp nối mềm và động cơ trong Bơm dầu truyền nhiệt RY20-20-125

Trong Bơm dầu truyền nhiệt RY20-20-125, động cơ và khớp nối mềm tạo thành cụm truyền động trực tiếp quyết định khả năng truyền chuyển động từ động cơ đến trục bơm. Động cơ tạo ra mô-men quay, còn khớp nối mềm đảm nhiệm việc truyền mô-men đó đến trục bơm một cách ổn định. Sự phối hợp chính xác giữa hai bộ phận giúp bơm duy trì tốc độ quay 2.800 vòng/phút, đáp ứng lưu lượng 1,5 m³/h và cột áp 22 m.

Động cơ 0,75 kW – nguồn truyền động của Bơm dầu truyền nhiệt RY20-20-125

Động cơ công suất 0,75 kW là nguồn cung cấp chuyển động cho Bơm dầu truyền nhiệt RY20-20-125. Khi động cơ hoạt động, trục động cơ quay với tốc độ 2.800 vòng/phút và truyền mô-men sang trục bơm thông qua khớp nối mềm.

Duy trì tốc độ quay ổn định

Tốc độ quay ổn định của động cơ giúp bánh công tác duy trì khả năng tạo dòng chảy liên tục. Với RY20-20-125, tốc độ 2.800 vòng/phút phù hợp với điểm làm việc có lưu lượng 1,5 m³/h và cột áp 22 m.

Động cơ và bơm vì vậy cần được liên kết chính xác để hạn chế thất thoát trong quá trình truyền động. Khi tốc độ từ động cơ được truyền ổn định tới trục bơm, bánh công tác có thể duy trì khả năng làm việc theo đúng thông số thiết kế.

Cung cấp mô-men cho trục bơm

Động cơ không truyền chuyển động trực tiếp tới bánh công tác mà thông qua hệ thống:

Động cơ → Khớp nối mềm → Trục bơm → Bánh công tác

Trong chuỗi truyền động này, động cơ là nguồn phát động, còn khớp nối mềm là cầu nối giữa hai trục. Vì vậy, chất lượng làm việc của khớp nối ảnh hưởng trực tiếp đến khả năng khai thác công suất động cơ.

Khớp nối mềm – cầu nối giữa động cơ và trục bơm

Khớp nối mềm được bố trí giữa đầu trục động cơ và đầu trục bơm. Đây là bộ phận có nhiệm vụ tiếp nhận mô-men từ động cơ và truyền sang trục bơm.

Khác với liên kết cứng, khớp nối mềm có phần tử đàn hồi, nhờ đó quá trình truyền chuyển động giữa hai trục trở nên linh hoạt hơn.

Truyền mô-men quay ổn định

Khi động cơ đạt tốc độ làm việc, khớp nối mềm quay theo trục động cơ và đồng thời kéo trục bơm quay. Mô-men được truyền liên tục đến bánh công tác để duy trì quá trình bơm dầu.

Việc sử dụng khớp nối mềm giúp cụm động cơ – bơm có kết cấu truyền động trực tiếp, hạn chế các bộ phận trung gian phức tạp.

Hỗ trợ bù sai lệch nhỏ giữa hai trục

Trong thực tế, trục động cơ và trục bơm có thể xuất hiện sai lệch nhỏ do quá trình lắp đặt hoặc thay đổi vị trí khi thiết bị làm việc lâu dài.

Khớp nối mềm có khả năng thích nghi với một mức sai lệch nhỏ giữa hai đầu trục. Nhờ đó, chuyển động quay vẫn được truyền tương đối ổn định mà không tạo ra liên kết quá cứng giữa động cơ và bơm.

Tuy nhiên, khớp nối mềm chỉ có tác dụng hỗ trợ. Trục động cơ và trục bơm vẫn cần được căn chỉnh đồng tâm chính xác để khớp nối làm việc đúng chức năng.

Sự phối hợp giữa khớp nối mềm và động cơ trong RY20-20-125

Điểm quan trọng trong sự kết hợp giữa khớp nối mềm và động cơ trong Bơm dầu truyền nhiệt RY20-20-125 nằm ở việc mỗi bộ phận đảm nhận một chức năng riêng nhưng bổ trợ trực tiếp cho nhau.

Động cơ tạo công suất và tốc độ quay. Khớp nối mềm tiếp nhận chuyển động này và truyền sang trục bơm. Khi hai bộ phận được lựa chọn và lắp đặt phù hợp, cụm truyền động có thể duy trì chuyển động đều, hạn chế rung và giảm tác động bất lợi lên hai đầu trục.

Động cơ tạo lực – khớp nối truyền lực

Động cơ 0,75 kW tạo ra mô-men quay cần thiết. Tuy nhiên, để mô-men đến được bánh công tác, cần có khớp nối liên kết giữa trục động cơ và trục bơm.

Khớp nối mềm thực hiện nhiệm vụ này mà vẫn duy trì một mức đàn hồi nhất định giữa hai phía. Vì thế, động cơ không bị liên kết hoàn toàn cứng với trục bơm.

Sự phối hợp này giúp hệ truyền động vừa có khả năng truyền mô-men, vừa có khả năng thích nghi tốt hơn với các dao động nhỏ trong quá trình làm việc.

Khớp nối hỗ trợ giảm rung tác động lên động cơ

Khi trục bơm quay ở tốc độ cao, các dao động nhỏ từ bánh công tác, trục hoặc ổ bi có thể truyền ngược về phía động cơ. Phần tử đàn hồi trong khớp nối mềm giúp hạn chế một phần tác động trực tiếp của các dao động này.

Nhờ đó, cụm động cơ và bơm không bị liên kết như một khối cứng hoàn toàn. Đây là một trong những ưu điểm quan trọng của việc sử dụng khớp nối mềm trong hệ truyền động RY20-20-125.

Căn chỉnh đồng tâm quyết định hiệu quả kết hợp

Khớp nối mềm và động cơ chỉ có thể phối hợp tốt khi hai đầu trục được căn chỉnh đúng.

Hạn chế tải lệch lên khớp nối

Nếu trục động cơ và trục bơm lệch tâm quá nhiều, phần tử đàn hồi trong khớp nối phải biến dạng liên tục trong mỗi vòng quay. Với tốc độ 2.800 vòng/phút, tình trạng này diễn ra với tần suất rất cao.

Hậu quả có thể là khớp nối nhanh mòn, tăng rung động và giảm độ ổn định của cụm truyền động.

Vì vậy, khả năng bù sai lệch của khớp nối mềm không nên được xem là giải pháp thay thế cho việc căn chỉnh đồng tâm.

Giảm tải lên ổ bi và đầu trục

Khi động cơ và bơm được căn chỉnh chính xác, lực truyền qua khớp nối chủ yếu là mô-men xoắn cần thiết để quay trục bơm.

Ngược lại, nếu hai trục lệch nhau, khớp nối có thể tạo thêm lực hướng tâm hoặc dao động lên đầu trục. Các lực không cần thiết này sẽ tác động lên ổ bi của động cơ và bơm.

Do đó, căn chỉnh tốt giúp khớp nối mềm và động cơ trong Bơm dầu truyền nhiệt RY20-20-125 hoạt động đúng chức năng và giảm tải cơ học không mong muốn.

Khớp nối mềm giúp động cơ làm việc ổn định hơn

Động cơ 0,75 kW cần duy trì tốc độ ổn định để bảo đảm khả năng làm việc của bơm. Khi khớp nối hoạt động tốt, chuyển động từ động cơ được truyền đều đến trục bơm.

Hạn chế va đập khi truyền mô-men

Trong thời điểm khởi động, mô-men từ động cơ bắt đầu tác động lên trục bơm. Phần tử đàn hồi của khớp nối mềm có thể hấp thụ một phần tác động tức thời khi hai phía bắt đầu chuyển động.

Điều này tạo ra quá trình truyền mô-men mềm hơn so với một liên kết hoàn toàn cứng.

Duy trì khả năng truyền động liên tục

Khi bơm hoạt động ổn định, khớp nối quay liên tục cùng với trục động cơ và trục bơm. Khớp nối tốt phải duy trì khả năng truyền mô-men ở tốc độ 2.800 vòng/phút mà không xuất hiện rung bất thường, trượt hoặc biến dạng quá mức.

Đây chính là cơ sở để động cơ 0,75 kW có thể truyền công suất ổn định đến cụm bơm.

Yêu cầu đối với khớp nối mềm của RY20-20-125

Để đạt được sự kết hợp hoàn hảo giữa khớp nối mềm và động cơ trong Bơm dầu truyền nhiệt RY20-20-125, khớp nối cần phù hợp với tốc độ và công suất của động cơ.

Khả năng chịu tốc độ quay

Khớp nối phải đáp ứng tốc độ làm việc 2.800 vòng/phút. Khớp nối không phù hợp với tốc độ có thể gây rung, mòn phần tử đàn hồi hoặc làm giảm độ ổn định khi truyền động.

Khả năng truyền mô-men phù hợp

Khớp nối cần có khả năng truyền mô-men lớn hơn mô-men làm việc thực tế của động cơ. Việc lựa chọn khớp nối có hệ số dự phòng phù hợp giúp cụm truyền động làm việc ổn định hơn khi khởi động hoặc khi tải thay đổi.

Phần tử đàn hồi có độ bền tốt

Phần đàn hồi là chi tiết quan trọng tạo nên đặc tính "mềm" của khớp nối. Bộ phận này cần có độ đàn hồi và độ bền phù hợp để vừa truyền mô-men, vừa hỗ trợ hấp thụ rung động nhỏ giữa động cơ và bơm.

Kiểm tra khớp nối và động cơ để duy trì khả năng truyền động

Để cụm động cơ – khớp nối hoạt động ổn định, cần thường xuyên chú ý đến trạng thái liên kết của hai bộ phận.

Trước khi vận hành nên kiểm tra độ chắc chắn của khớp nối, tình trạng phần tử đàn hồi và khả năng quay nhẹ của cụm trục. Trong quá trình làm việc cần chú ý đến rung động, tiếng ồn và nhiệt độ tại khu vực ổ bi.

Nếu xuất hiện rung mạnh hoặc tiếng động bất thường ở vị trí khớp nối, cần kiểm tra lại độ đồng tâm giữa trục động cơ và trục bơm. Không nên tiếp tục vận hành trong thời gian dài khi khớp nối đã mòn hoặc biến dạng vì có thể ảnh hưởng trực tiếp đến cả động cơ và trục bơm.

Sự kết hợp hoàn hảo giữa khớp nối mềm và động cơ trong Bơm dầu truyền nhiệt RY20-20-125 tạo nên một hệ truyền động đơn giản nhưng hiệu quả. Động cơ công suất 0,75 kW, tốc độ 2.800 vòng/phút cung cấp nguồn chuyển động, trong khi khớp nối mềm đảm nhiệm việc truyền mô-men từ trục động cơ đến trục bơm.

Khớp nối mềm không chỉ thực hiện chức năng kết nối hai trục mà còn hỗ trợ bù sai lệch nhỏ, giảm truyền rung và hạn chế tác động đột ngột giữa động cơ với bơm. Khi hai trục được căn chỉnh chính xác và khớp nối được lựa chọn phù hợp, cụm truyền động RY20-20-125 có thể vận hành ổn định, giảm tải lên ổ bi và duy trì khả năng truyền công suất hiệu quả trong suốt quá trình hoạt động.
