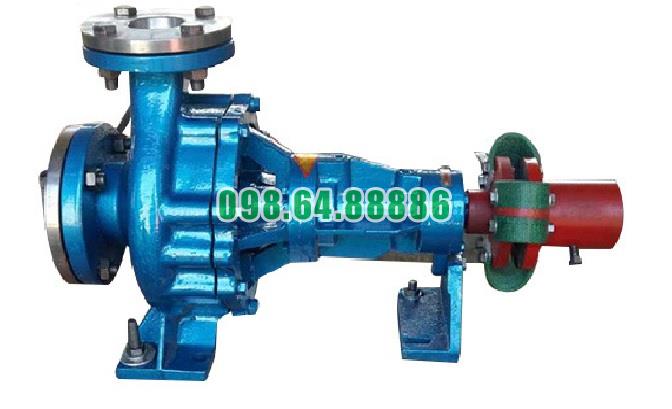

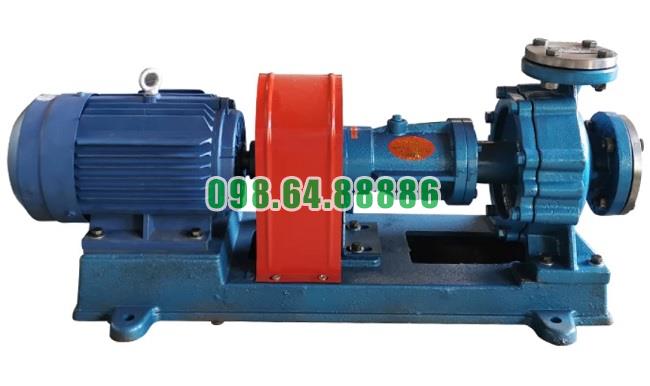

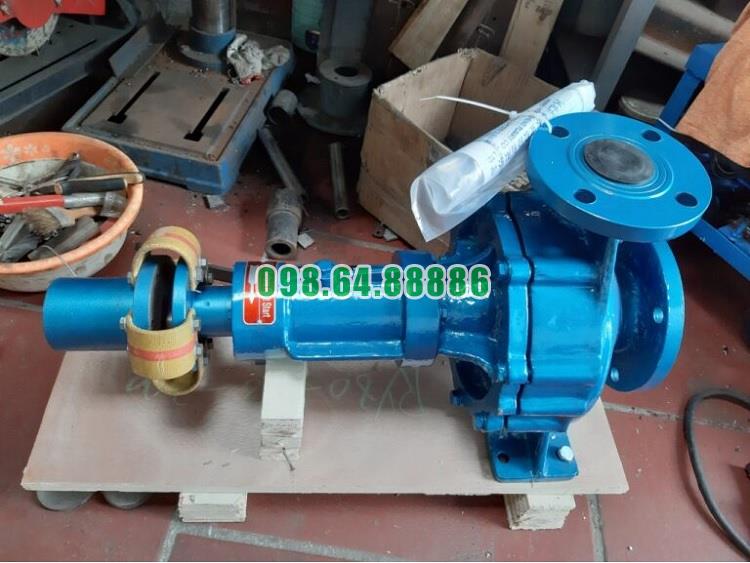

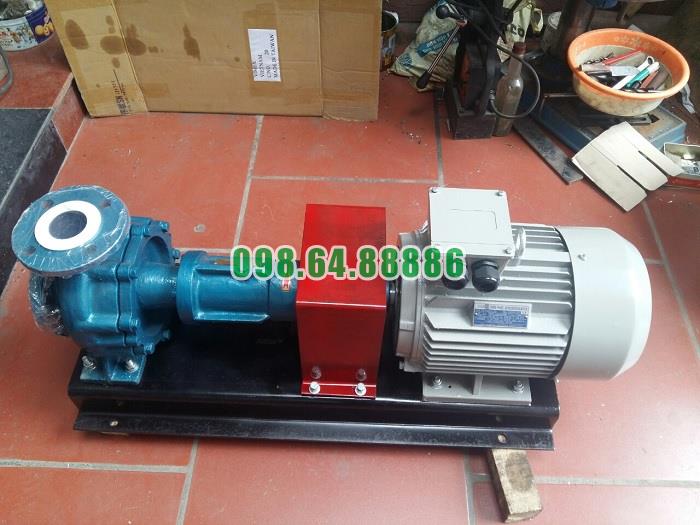

Bơm dầu nóng công nghiệp RY20-20-100 lưu lượng 1 m3/h, tốc độ 2.800 vòng/phút

Nguyên lý hoạt động ly tâm, hút tâm trục của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 hoạt động theo nguyên lý bơm ly tâm một cấp, trong đó dầu đi vào theo phương dọc trục, đến tâm bánh công tác rồi được đẩy ra ngoài nhờ chuyển động quay.

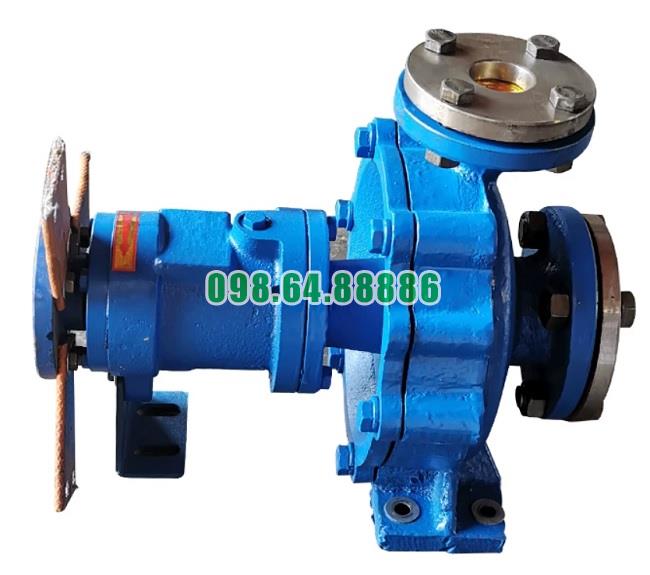

Dầu được dẫn vào theo phương tâm trục

Cửa hút của bơm nằm cùng hướng với trục quay. Dầu truyền nhiệt từ đường ống hút đi thẳng vào vùng tâm của bánh công tác, còn gọi là mắt hút.

Khi bánh công tác liên tục đẩy dầu từ tâm ra mép ngoài, áp suất tại mắt hút giảm xuống. Chênh lệch áp suất giữa đường hút và buồng bơm làm dầu tiếp tục đi vào, tạo quá trình cấp dầu liên tục.

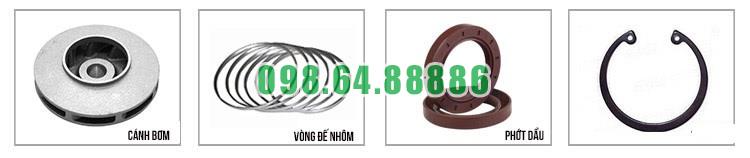

Bánh công tác tạo lực ly tâm

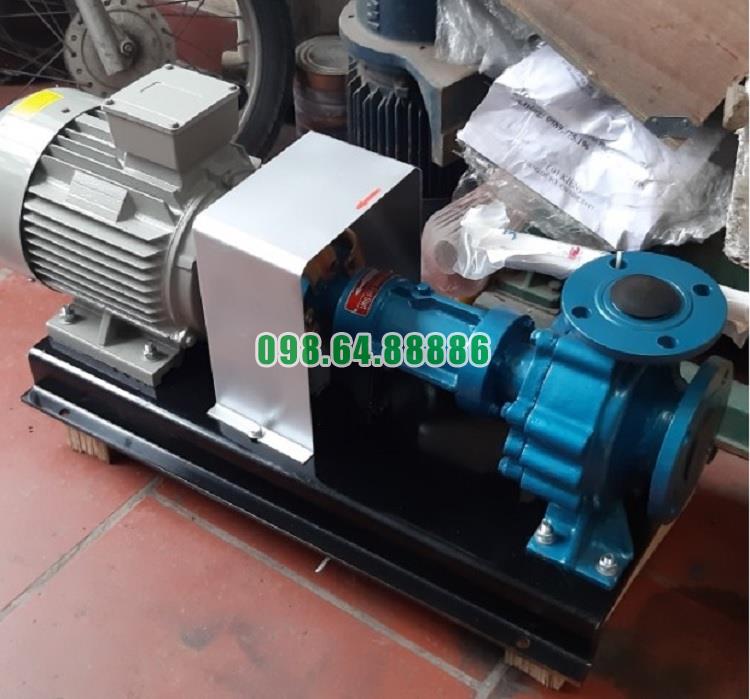

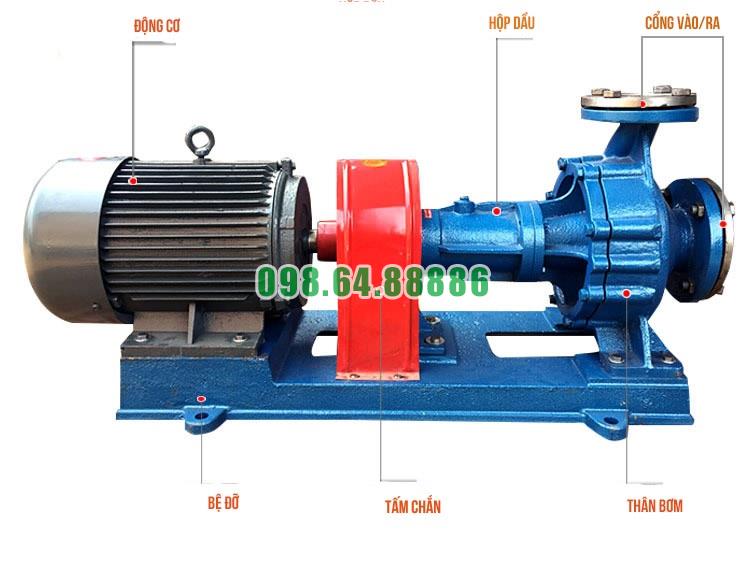

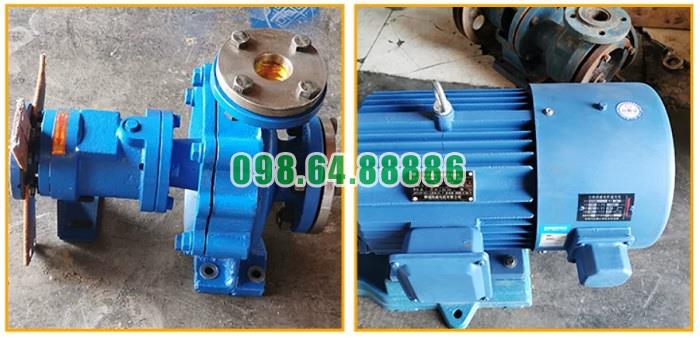

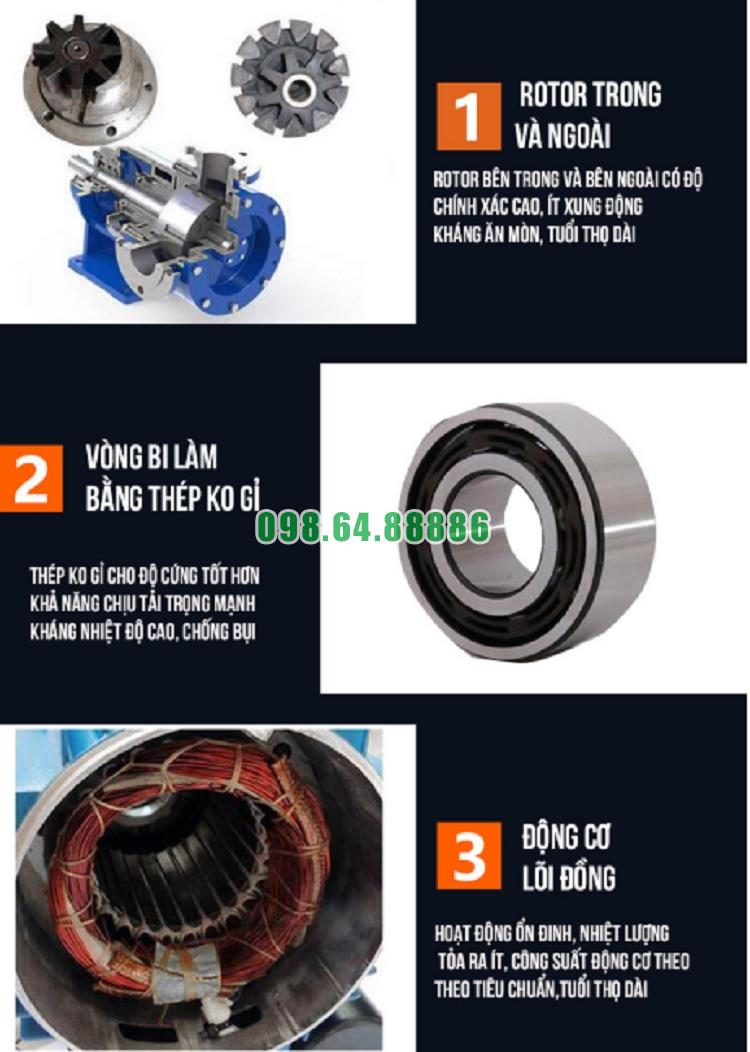

Động cơ công suất 0,75 kW truyền chuyển động qua khớp nối và trục bơm, làm bánh công tác quay ở tốc độ khoảng 2.800 vòng/phút. Các cánh bơm cuốn dầu chuyển động cùng bánh công tác rồi đẩy dầu từ tâm ra phía ngoài.

Trong quá trình này, dầu nhận năng lượng từ bánh công tác nên vận tốc và áp suất đều tăng lên.

Dầu chuyển từ hướng trục sang hướng xuyên tâm

Dầu ban đầu đi vào bơm theo phương dọc trục. Sau khi đi qua các cánh bánh công tác, hướng chuyển động của dầu thay đổi sang phương xuyên tâm, tức là từ tâm bánh công tác ra mép ngoài.

Đây là đặc điểm chính của nguyên lý hút tâm trục – đẩy ly tâm trên RY20-20-100.

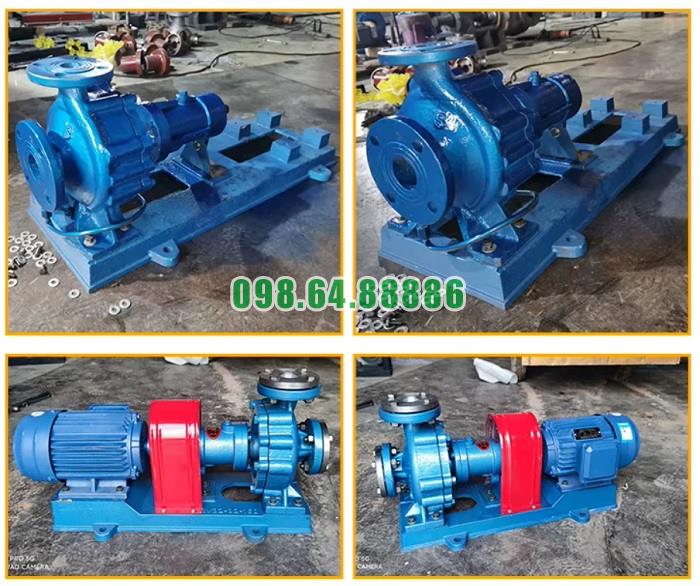

Thân bơm chuyển động năng thành áp suất

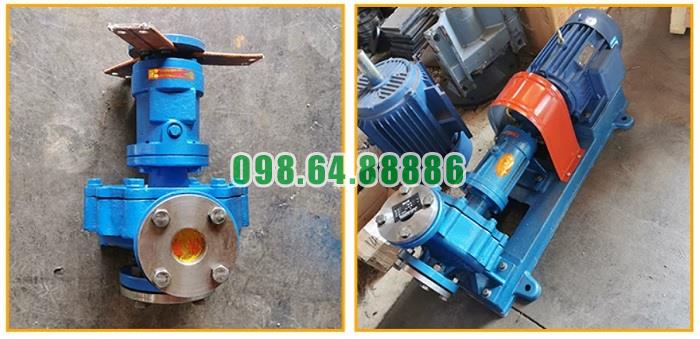

Dầu rời bánh công tác với vận tốc cao và đi vào khoang dẫn của thân bơm. Tiết diện dòng chảy tại đây tăng dần, làm vận tốc dầu giảm xuống và chuyển một phần động năng thành áp năng.

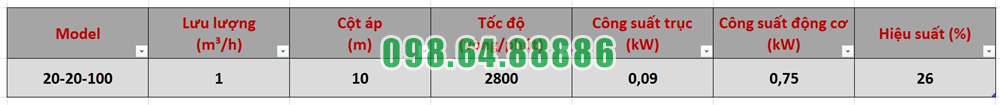

Nhờ đó, bơm tạo lưu lượng khoảng 1 m³/h và cột áp 10 m, đưa dầu nóng tiếp tục lưu thông qua hệ thống gia nhiệt.

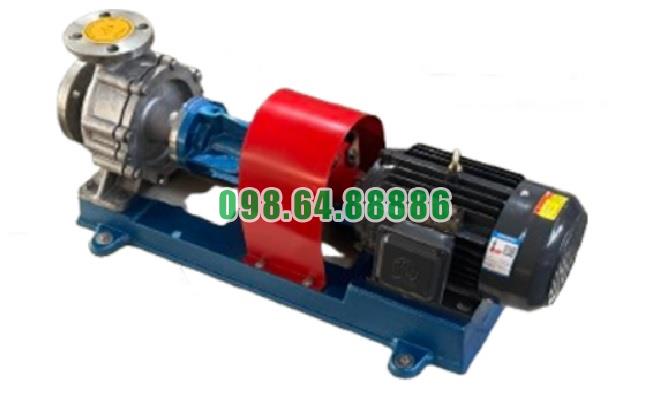

Chu trình diễn ra liên tục

Quá trình làm việc được lặp lại theo trình tự:

Dầu đi vào theo phương trục → đến tâm bánh công tác → được cánh bơm tăng tốc → chuyển động ra ngoài theo phương xuyên tâm → tăng áp trong thân bơm → thoát qua cửa xả.

Nguyên lý hoạt động của Bơm dầu truyền nhiệt RY20-20-100 là đưa dầu vào tâm bánh công tác theo phương trục, sau đó sử dụng lực ly tâm để đẩy dầu ra mép ngoài và tạo áp suất. Cơ chế hút tâm trục kết hợp đẩy ly tâm giúp bơm duy trì dòng dầu tuần hoàn đều và liên tục trong hệ thống truyền nhiệt.
