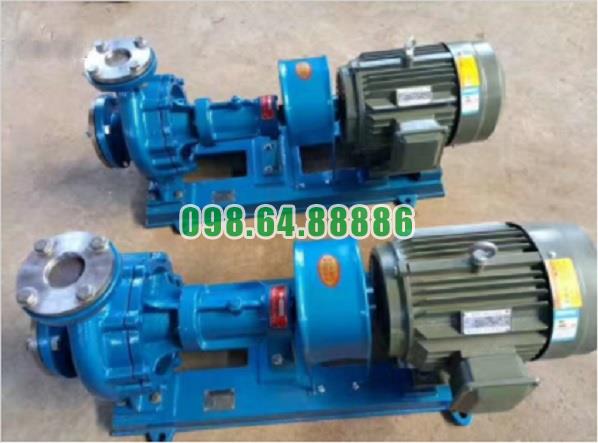

Bơm dầu nóng trục ngang RY50-32-160 công suất 3 kW, tốc độ 2900 vòng/phút, lưu lượng 12.5 m3/h, cột áp 30 m

Sự nhỏ gọn, linh hoạt giúp bơm dầu truyền nhiệt RY50-32-160 dễ tích hợp vào dây chuyền

Bơm dầu truyền nhiệt RY50-32-160 có ưu điểm đáng chú ý về kết cấu nhỏ gọn và cách bố trí cơ khí đơn giản, giúp thiết bị thuận tiện khi tích hợp vào các dây chuyền tuần hoàn dầu nóng. Thiết kế tập trung các bộ phận chính trên một cụm thống nhất, đồng thời sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước, nhờ đó giảm đáng kể số lượng thiết bị phụ trợ xung quanh bơm.

Kết cấu bơm và động cơ bố trí trên cùng bệ máy

RY50-32-160 được bố trí cùng động cơ trên một bệ chung và truyền động qua khớp nối mềm. Cách bố trí này giúp tạo thành một cụm máy tương đối hoàn chỉnh, thuận tiện khi xác định vị trí lắp đặt trong dây chuyền.

Thay vì phải bố trí riêng biệt nhiều cụm truyền động, bơm, khớp nối và động cơ được tập trung theo cùng một trục. Điều này giúp tiết kiệm không gian và đơn giản hóa quá trình căn chỉnh khi lắp đặt.

Không cần hệ thống nước làm mát cồng kềnh

Một trong những yếu tố làm RY50-32-160 trở nên gọn hơn là thiết kế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Bơm không cần bổ sung đường cấp nước, đường hồi nước và các thiết bị phục vụ làm mát riêng. Vì vậy, khi đưa bơm vào dây chuyền, kỹ thuật viên chủ yếu tập trung vào đường dầu truyền nhiệt, nguồn điện và hệ thống điều khiển.

Việc giảm các đường ống phụ trợ giúp khu vực máy gọn và thuận tiện hơn khi bố trí cùng nhiều thiết bị công nghệ khác.

Hướng cửa hút và cửa xả thuận tiện kết nối

RY50-32-160 sử dụng cửa hút theo phương trục và cửa xả hướng kính theo phương đứng. Cách bố trí này thuận tiện khi kết nối bơm vào vòng tuần hoàn dầu truyền nhiệt.

Dầu được đưa thẳng vào tâm bơm từ phía trước, sau đó được đẩy lên đường xả. Nhờ hướng kết nối tương đối rõ ràng, hệ thống đường ống có thể được tổ chức gọn quanh cụm bơm mà không cần tạo quá nhiều đoạn chuyển hướng ngay tại cửa hút và cửa xả.

Kích thước kết nối phù hợp với hệ thống quy mô vừa

Trong ký hiệu RY50-32-160, kích thước danh nghĩa cửa hút là 50 mm và cửa xả là 32 mm. Đây là cấu hình phù hợp với khả năng làm việc của bơm ở lưu lượng 12,5 m³/h và cột áp 30 m.

Việc sử dụng kích thước đường ống không quá lớn giúp bơm dễ được bố trí trong những hệ thống tuần hoàn dầu nóng có không gian hạn chế, đặc biệt tại các cụm máy sấy, gia nhiệt hoặc trao đổi nhiệt quy mô vừa.

Dễ bố trí cạnh thiết bị gia nhiệt

Nhờ kết cấu gọn, RY50-32-160 có thể được bố trí gần lò dầu, bộ gia nhiệt hoặc khu vực đường dầu hồi nếu điều kiện kỹ thuật của hệ thống cho phép.

Việc đặt bơm tại vị trí hợp lý giúp rút ngắn đường hút, giảm số lượng co nối và hạn chế tổn thất áp suất trước cửa bơm. Đây vừa là lợi thế về bố trí không gian, vừa có lợi cho điều kiện hút và sự ổn định của dòng dầu.

Thuận tiện khi bố trí bơm chính và bơm dự phòng

Kích thước cụm máy tương đối gọn cũng tạo điều kiện bố trí hai bơm song song theo phương án một hoạt động, một dự phòng.

Hai RY50-32-160 có thể được đặt cạnh nhau và kết nối với đường hút, đường xả chung nhưng vẫn có khả năng cô lập riêng từng bơm. Phương án này đặc biệt hữu ích đối với dây chuyền không được phép ngừng tuần hoàn dầu nóng trong thời gian dài.

Ít thiết bị phụ trợ giúp dây chuyền đơn giản hơn

Kết cấu chính của RY50-32-160 tập trung vào thân bơm, bánh công tác, trục, cụm ổ bi, bộ làm kín, khớp nối và động cơ. Thiết kế không phụ thuộc vào một hệ thống nước làm mát riêng giúp giảm số lượng thiết bị phải bố trí xung quanh.

Khi tích hợp vào dây chuyền, ít thiết bị phụ trợ đồng nghĩa với ít điểm kết nối hơn, đường ống gọn hơn và khu vực vận hành dễ quan sát hơn.

Linh hoạt trong nhiều hệ thống cấp nhiệt

RY50-32-160 có thể đảm nhiệm nhiệm vụ tuần hoàn dầu nóng giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt trong nhiều dạng dây chuyền công nghiệp.

Với lưu lượng 12,5 m³/h, cột áp 30 m và động cơ 3 kW, bơm phù hợp với những vòng tuần hoàn có yêu cầu thủy lực tương ứng mà không cần sử dụng một cụm bơm có kích thước và công suất quá lớn.

Điều này giúp thiết bị dễ được đưa vào dây chuyền mới hoặc sử dụng để cải tạo một hệ thống dầu truyền nhiệt hiện có khi các thông số làm việc phù hợp.

Dễ tiếp cận khi bảo dưỡng

Nhỏ gọn không có nghĩa bơm nên được lắp sát hoàn toàn vào các thiết bị xung quanh. Khi tích hợp RY50-32-160 vẫn cần chừa khoảng không gian cần thiết phía động cơ, khớp nối và thân ổ trục để kiểm tra, căn chỉnh và tháo bảo dưỡng.

Ưu điểm của kết cấu tập trung là các bộ phận chính nằm trong một cụm rõ ràng, giúp kỹ thuật viên tiếp cận ổ bi, khớp nối, trục và bộ làm kín thuận tiện hơn mà không phải xử lý một hệ thống phụ trợ quá phức tạp.

Sự nhỏ gọn và linh hoạt của bơm dầu truyền nhiệt RY50-32-160 đến từ kết cấu bơm – động cơ trên cùng bệ máy, hệ truyền động trực tiếp qua khớp nối, cách bố trí cửa hút và cửa xả thuận tiện cùng thiết kế tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng.

Những đặc điểm này giúp giảm diện tích và thiết bị phụ trợ, thuận tiện bố trí đường ống, dễ lắp cạnh bơm dự phòng và đơn giản hóa quá trình bảo dưỡng. Nhờ đó, RY50-32-160 có khả năng tích hợp thuận lợi vào nhiều dây chuyền tuần hoàn dầu truyền nhiệt có yêu cầu lưu lượng và cột áp phù hợp.

Khả năng ứng dụng hiệu quả của bơm dầu truyền nhiệt RY50-32-160 trong chế biến thực phẩm

Bơm dầu truyền nhiệt RY50-32-160 trong chế biến thực phẩm phù hợp với các hệ thống gia nhiệt gián tiếp sử dụng dầu tải nhiệt. Bơm không vận chuyển thực phẩm mà đảm nhiệm nhiệm vụ tuần hoàn dầu nóng từ bộ gia nhiệt đến các thiết bị chế biến, sau đó đưa dầu trở lại nguồn nhiệt để tiếp tục chu trình.

Tuần hoàn dầu nóng cho nồi nấu có áo gia nhiệt

Trong các nồi nấu công nghiệp có áo nhiệt, RY50-32-160 đưa dầu nóng chạy qua khoang bao quanh thân nồi. Nhiệt từ dầu được truyền qua thành thiết bị để gia nhiệt nguyên liệu bên trong mà không để dầu tiếp xúc trực tiếp với thực phẩm.

Phương pháp này phù hợp với các quá trình nấu, cô đặc hoặc duy trì nhiệt cần nguồn nhiệt ổn định trong thời gian dài.

Cấp nhiệt cho bồn khuấy và bồn gia nhiệt

Các bồn khuấy chế biến thực phẩm thường cần duy trì nhiệt độ trong suốt quá trình phối trộn. RY50-32-160 có thể tuần hoàn dầu qua áo nhiệt của bồn để liên tục bổ sung lượng nhiệt bị thất thoát.

Dòng dầu ổn định giúp nhiệt được phân bố quanh bề mặt trao đổi nhiệt, hỗ trợ hạn chế sự chênh lệch nhiệt độ giữa các khu vực của bồn.

Ứng dụng trong hệ thống sấy thực phẩm

RY50-32-160 cũng có thể phục vụ hệ thống sấy sử dụng dầu tải nhiệt. Dầu nóng được bơm đến bộ trao đổi nhiệt, tại đó nhiệt được truyền sang không khí sấy trước khi không khí đi vào buồng sấy.

Trong trường hợp này, vai trò của bơm là duy trì liên tục dòng dầu giữa bộ gia nhiệt và bộ trao đổi nhiệt, giúp nguồn nhiệt cấp cho quá trình sấy ổn định hơn.

Hỗ trợ các thiết bị cô đặc và gia nhiệt gián tiếp

Trong dây chuyền sản xuất nước sốt, siro, dịch thực phẩm hoặc các sản phẩm cần cô đặc, thiết bị có thể sử dụng áo nhiệt hoặc bộ trao đổi nhiệt bằng dầu nóng. RY50-32-160 giúp vận chuyển nhiệt từ nguồn gia nhiệt đến thiết bị thông qua vòng tuần hoàn kín.

Chu trình cơ bản là:

Bộ gia nhiệt → RY50-32-160 → thiết bị sử dụng nhiệt → đường dầu hồi → bộ gia nhiệt.

Nhờ đó, nhiệt được tái tuần hoàn trong hệ thống thay vì dầu nóng được sử dụng một lần rồi thải bỏ.

Lưu lượng và cột áp phù hợp với hệ thống quy mô vừa

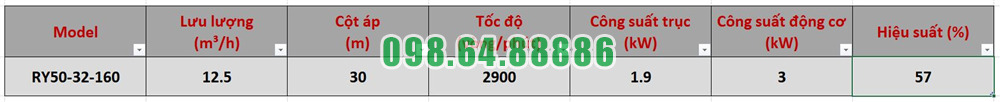

RY50-32-160 có lưu lượng thiết kế khoảng 12,5 m³/h, cột áp 30 m, tốc độ 2.900 vòng/phút và động cơ 3 kW. Các thông số này phù hợp với những vòng dầu truyền nhiệt quy mô vừa khi tổng trở lực đường ống và nhu cầu lưu lượng nằm trong vùng làm việc của bơm.

Cột áp giúp dầu vượt qua trở lực của đường ống, van, bộ lọc, áo gia nhiệt và bộ trao đổi nhiệt, trong khi lưu lượng liên tục hỗ trợ quá trình truyền nhiệt diễn ra ổn định.

Phù hợp với yêu cầu gia nhiệt ở nhiệt độ cao

Dòng RY được thiết kế cho dầu tải nhiệt có nhiệt độ cao, nhờ đó có thể ứng dụng trong những công đoạn chế biến cần nhiệt độ vượt quá khả năng thuận tiện của hệ thống nước nóng thông thường. Tuy nhiên, dầu tải nhiệt phải nằm trong một mạch riêng và không được tiếp xúc với nguyên liệu thực phẩm.

Điểm này rất quan trọng vì RY50-32-160 là bơm dầu truyền nhiệt công nghiệp, không phải bơm vệ sinh dùng để bơm trực tiếp sữa, nước giải khát, nước sốt hoặc các sản phẩm thực phẩm.

Khả năng ứng dụng hiệu quả của bơm dầu truyền nhiệt RY50-32-160 trong chế biến thực phẩm thể hiện rõ ở các hệ thống nồi nấu áo nhiệt, bồn khuấy gia nhiệt, thiết bị cô đặc và hệ thống sấy sử dụng bộ trao đổi nhiệt. Với lưu lượng 12,5 m³/h, cột áp 30 m và động cơ 3 kW, bơm giúp duy trì vòng tuần hoàn dầu nóng liên tục, vận chuyển nhiệt ổn định từ nguồn gia nhiệt đến thiết bị chế biến mà không để dầu truyền nhiệt tiếp xúc trực tiếp với thực phẩm.
