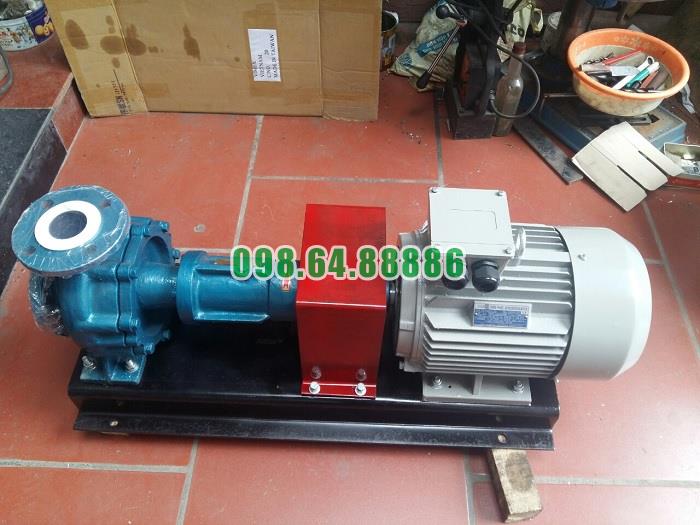

Bơm dầu nóng trục ngang RY80-50-250 công suất 22 kW, cột áp 72 m, lưu lượng 60 m3/h

Ứng dụng của Bơm dầu truyền nhiệt RY80-50-250 trong ngành hóa chất

Bơm dầu truyền nhiệt RY80-50-250 được sử dụng trong các hệ thống tuần hoàn dầu nóng phục vụ gia nhiệt công nghiệp, trong đó ngành hóa chất là một trong những lĩnh vực ứng dụng của dòng RY. Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, model này phù hợp với các hệ thống cần duy trì dòng dầu tải nhiệt liên tục qua mạng đường ống và thiết bị có trở lực tương đối lớn.

RY80-50-250 làm nhiệm vụ tuần hoàn dầu tải nhiệt

Trong hệ thống hóa chất sử dụng dầu tải nhiệt, RY80-50-250 có nhiệm vụ chính là đưa dầu nóng từ nguồn gia nhiệt đến các thiết bị cần nhiệt và đưa dầu quay trở lại nguồn gia nhiệt.

Chu trình làm việc có thể hiểu đơn giản:

Nguồn gia nhiệt → RY80-50-250 → thiết bị cần gia nhiệt → đường dầu hồi → nguồn gia nhiệt.

Bơm không trực tiếp tạo nhiệt mà đảm nhiệm việc vận chuyển môi chất truyền nhiệt, giúp duy trì vòng tuần hoàn liên tục trong dây chuyền.

Lưu lượng 60 m³/h hỗ trợ truyền nhiệt liên tục

Tại điểm làm việc đang xét, Bơm dầu truyền nhiệt RY80-50-250 đạt lưu lượng 60 m³/h.

Lưu lượng này giúp một lượng dầu tương đối lớn được tuần hoàn liên tục qua hệ thống. Trong ngành hóa chất, điều này có ý nghĩa khi dây chuyền cần cung cấp nhiệt ổn định cho các thiết bị công nghệ thông qua dầu tải nhiệt.

Khi lưu lượng được duy trì ổn định, quá trình vận chuyển nhiệt từ nguồn gia nhiệt tới khu vực sử dụng nhiệt cũng ổn định hơn.

Cột áp 72 m giúp dầu vượt qua trở lực hệ thống hóa chất

Mạng dầu tải nhiệt có thể bao gồm nhiều đoạn đường ống, van, co cút và thiết bị sử dụng nhiệt. Những thành phần này tạo ra tổn thất áp suất.

Cột áp 72 m của RY80-50-250 cung cấp năng lượng thủy lực để dầu vượt qua các trở lực đó và tiếp tục tuần hoàn.

Vì vậy, model này phù hợp khi hệ thống hóa chất có yêu cầu gần với điểm làm việc 60 m³/h – 72 m. Việc lựa chọn chính xác vẫn cần dựa trên tổng trở lực thực tế của toàn bộ mạng đường ống.

Phù hợp với môi chất nhiệt độ cao

Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất theo phạm vi của dòng bơm không vượt quá 350°C.

Đây là đặc điểm quan trọng trong ngành hóa chất, nơi hệ thống gia nhiệt có thể cần dầu tải nhiệt làm việc ở nhiệt độ cao trong thời gian dài.

Tuy nhiên, RY80-50-250 không nên được hiểu là bơm phù hợp với mọi loại hóa chất. Tài liệu chỉ xác định bơm phù hợp với môi chất có tính ăn mòn yếu và không chứa hạt rắn. Với môi chất ăn mòn mạnh hoặc có chất rắn, cần đánh giá lại vật liệu và kết cấu bơm trước khi sử dụng.

Động cơ 22 kW duy trì vòng tuần hoàn

RY80-50-250 sử dụng động cơ 22 kW để dẫn động bơm.

Động cơ truyền chuyển động qua khớp nối mềm tới trục bơm, làm bánh công tác quay ở khoảng 2.900 vòng/phút. Bánh công tác truyền năng lượng cho dầu, tạo ra lưu lượng và cột áp cần thiết cho vòng tuần hoàn.

Sự kết hợp giữa động cơ 22 kW, tốc độ 2.900 vòng/phút và bánh công tác của RY80-50-250 giúp bơm duy trì điểm làm việc 60 m³/h – 72 m khi hệ thống có đặc tính phù hợp.

Tản nhiệt tự nhiên phù hợp với môi trường công nghiệp

Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Trong hệ thống hóa chất, đặc điểm này giúp giảm nhu cầu bố trí thêm đường nước làm mát riêng cho cụm bơm. Nhờ đó, khu vực lắp đặt có thể gọn hơn, giảm số thiết bị phụ trợ và đơn giản hóa công tác vận hành.

Đây là lợi thế thực tế đối với những dây chuyền có nhiều đường ống công nghệ và cần hạn chế các hệ thống phụ trợ không cần thiết.

Phù hợp với hệ thống gia nhiệt vận hành liên tục

Bơm dầu tải nhiệt trong ngành hóa chất thường phải làm việc trong thời gian dài để duy trì vòng tuần hoàn dầu nóng.

RY80-50-250 có kết cấu bơm và động cơ lắp đồng tâm trên cùng một bệ, truyền động qua khớp nối mềm. Cụm ổ trục chứa hai vòng bi làm nhiệm vụ đỡ và định vị rôto, trong khi cụm làm kín sử dụng bộ chèn kết hợp phớt dầu cao su chịu nhiệt.

Những đặc điểm này phục vụ trực tiếp cho nhiệm vụ vận hành liên tục trong môi trường dầu nóng.

Yêu cầu khi vận hành RY80-50-250 trong ngành hóa chất

Khi sử dụng Bơm dầu truyền nhiệt RY80-50-250 trong ngành hóa chất, cần đặc biệt chú ý đến quá trình gia nhiệt và duy trì lưu lượng.

Bơm phải được mồi đầy môi chất trước khi khởi động. Khi làm việc với dầu nóng, cần gia nhiệt sơ bộ để hạn chế sốc nhiệt. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Trong quá trình vận hành cần theo dõi lưu lượng, áp suất cửa xả, độ rung, nhiệt độ thân bơm và nhiệt độ ổ trục.

Không vận hành với lưu lượng quá thấp

Dòng RY không nên làm việc kéo dài ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.

Khi lưu lượng quá thấp, bơm có thể vận hành không ổn định và phát sinh nhiệt hoặc rung bất thường. Nếu hệ thống hóa chất thường xuyên yêu cầu lưu lượng thấp, cần bố trí đường hồi bypass hoặc lựa chọn bơm có kích thước phù hợp hơn.

Điều này đặc biệt quan trọng đối với vòng dầu tải nhiệt vận hành liên tục.

Ứng dụng của Bơm dầu truyền nhiệt RY80-50-250 trong ngành hóa chất tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt cho các hệ thống gia nhiệt công nghiệp.

Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có khả năng vận chuyển dầu nóng qua hệ thống có trở lực tương ứng, duy trì dòng tuần hoàn liên tục và hỗ trợ quá trình cấp nhiệt cho thiết bị công nghệ.

Điểm phù hợp nổi bật của model này đối với ngành hóa chất là khả năng làm việc với môi chất nhiệt độ cao đến 350°C, thiết kế tản nhiệt tự nhiên và khả năng duy trì lưu lượng – cột áp ổn định. Tuy nhiên, bơm chỉ phù hợp với chất lỏng có tính ăn mòn yếu và không chứa hạt rắn, vì vậy cần kiểm tra đặc tính môi chất trước khi đưa vào sử dụng

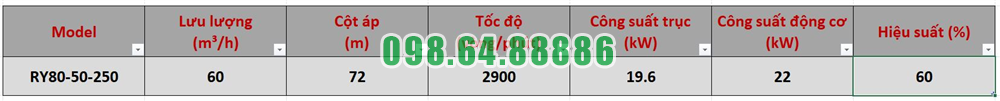

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

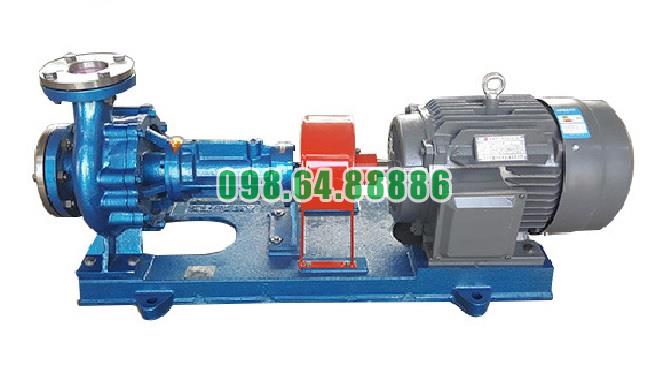

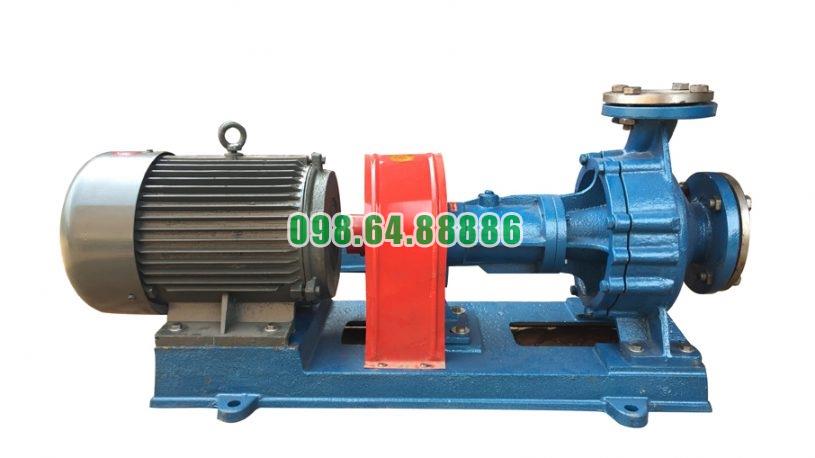

Hình ảnh thực tế bơm dầu truyền nhiệt RY
