Bơm dầu truyền nhiệt RY80-50-200A có buồng bơm được hình thành chủ yếu từ thân bơm và nắp bơm. Đây là khu vực trực tiếp chứa dầu truyền nhiệt, bố trí bánh công tác và tạo đường dẫn dòng từ cửa hút đến cửa xả.
Điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống, giúp kết cấu tổng thể gọn và đơn giản hơn.
Buồng bơm của Bơm dầu truyền nhiệt RY80-50-200A nằm bên trong cụm thân và nắp bơm. Cửa hút được bố trí theo hướng trục, đưa dầu truyền nhiệt trực tiếp vào vùng tâm bánh công tác.
Sau khi đi qua bánh công tác, dòng dầu được dẫn ra phía ngoài và tập trung về cửa xả hướng tâm theo phương thẳng đứng.
Thân bơm là phần bao quanh khu vực làm việc của bánh công tác và tạo đường dẫn cho dầu truyền nhiệt. Nắp bơm kết hợp với thân bơm tạo thành khoang kín, đồng thời là vị trí bố trí trục và cụm làm kín.
Kết cấu này giúp phân chia rõ vùng chứa dầu nóng với cụm ổ trục và bộ truyền động phía sau.
Do trực tiếp tiếp xúc với dầu truyền nhiệt, buồng bơm là khu vực chịu ảnh hưởng nhiệt lớn nhất. Dòng RY được thiết kế cho môi chất nhiệt độ cao, vì vậy thân và nắp bơm phải duy trì độ ổn định trong quá trình giãn nở nhiệt.
Kết cấu buồng bơm cũng cần bảo đảm dầu được dẫn liên tục qua bánh công tác, tránh tình trạng thiếu môi chất gây tăng nhiệt bất thường trong thân bơm.
Khác với một số loại bơm dầu nóng sử dụng nước làm mát, Bơm dầu truyền nhiệt RY80-50-200A áp dụng phương án tản nhiệt tự nhiên.
Nhiệt từ dầu nóng truyền sang thân bơm và các chi tiết liên kết, sau đó được phân tán dần ra môi trường thông qua bề mặt kim loại và khoảng cách kết cấu giữa thân bơm với cụm ổ trục.
Cụm ổ trục được bố trí tách khỏi buồng bơm thông qua nắp bơm, thân ổ trục và giá đỡ. Cách bố trí này tạo khoảng cách giữa vùng dầu nóng với vòng bi.
Nhờ đó, nhiệt không truyền trực tiếp toàn bộ từ buồng bơm sang ổ trục, giúp hạn chế tình trạng vòng bi phải làm việc trong điều kiện nhiệt độ quá cao.
Ưu điểm của cơ chế làm mát này là không cần bố trí đường nước làm mát bên ngoài cho bơm.
Việc loại bỏ hệ thống nước phụ trợ giúp giảm van, đường ống và các điểm kết nối, đồng thời đơn giản hóa quá trình lắp đặt và bảo dưỡng Bơm dầu truyền nhiệt RY80-50-200A.
Cơ chế tản nhiệt tự nhiên cần hoạt động đồng thời với hệ thống bôi trơn ổ trục. Chất bôi trơn giúp giảm ma sát sinh nhiệt tại vòng bi, còn kết cấu tản nhiệt giúp hạn chế nhiệt từ buồng bơm truyền sang khu vực này.
Sự kết hợp giữa hai yếu tố giúp cụm trục và vòng bi duy trì trạng thái làm việc ổn định hơn khi bơm hoạt động liên tục với dầu nóng.
Cấu tạo buồng bơm và cơ chế làm mát của Bơm dầu truyền nhiệt RY80-50-200A tập trung ở cụm thân bơm – nắp bơm tạo khoang dẫn dầu, cửa hút hướng trục, cửa xả hướng tâm và cách bố trí tách tương đối vùng dầu nóng khỏi cụm ổ trục.
Cơ chế tản nhiệt tự nhiên không cần làm mát bằng nước là điểm nổi bật của dòng RY, giúp giảm thiết bị phụ trợ và hạn chế nhiệt truyền trực tiếp đến vòng bi. Đây là thiết kế quan trọng giúp RY80-50-200A phù hợp với nhiệm vụ tuần hoàn dầu truyền nhiệt ở nhiệt độ cao.
Ưu điểm vận hành êm ái và ít hỏng hóc của Bơm dầu truyền nhiệt RY80-50-200A đến từ kết cấu truyền động đơn giản, cụm trục – ổ bi được đỡ ổn định và cách bố trí bơm – động cơ đồng tâm trên cùng bệ máy. Khi lắp đặt và bảo dưỡng đúng kỹ thuật, bơm có thể duy trì trạng thái làm việc ổn định, hạn chế rung động, tiếng ồn và các hư hỏng cơ khí không cần thiết.

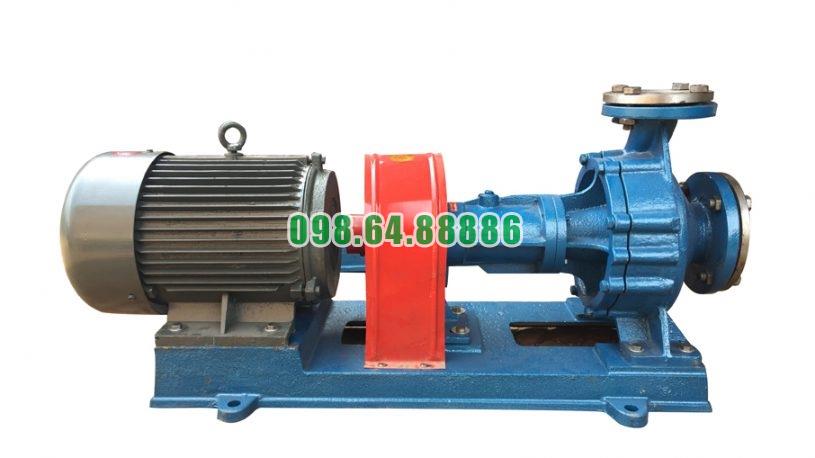

RY80-50-200A được lắp cùng động cơ trên một bệ máy và truyền động qua khớp nối mềm.
Cách bố trí này giúp trục bơm và trục động cơ làm việc theo cùng một đường tâm khi được căn chỉnh chính xác. Độ đồng tâm tốt giúp hạn chế lực lệch tác động lên trục, ổ bi và khớp nối.
Nhờ đó, cụm quay vận hành ổn định hơn, giảm rung và giảm tiếng ồn trong quá trình làm việc.
Khớp nối mềm có nhiệm vụ truyền mô-men từ động cơ sang trục bơm.
So với kết nối cứng hoàn toàn, khớp nối mềm giúp hệ truyền động thích nghi tốt hơn với những sai lệch nhỏ trong quá trình vận hành. Khi được lắp và căn chỉnh đúng, bộ phận này góp phần làm chuyển động quay êm hơn và hạn chế tải bất thường truyền vào ổ trục.
RY80-50-200A sử dụng cụm ổ trục để đỡ và định vị rôto.
Khi ổ bi được bôi trơn đúng loại và còn trong tình trạng tốt, trục bơm quay ổn định, bánh công tác giữ đúng vị trí và hạn chế dao động.
Đây là yếu tố trực tiếp giúp bơm vận hành êm. Ngược lại, thiếu dầu mỡ, ổ bi mòn hoặc hư hỏng có thể làm nhiệt độ ổ trục tăng, xuất hiện tiếng ồn và rung mạnh.
Một điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Kết cấu này giúp giảm bớt đường ống và thiết bị làm mát phụ trợ. Hệ thống càng ít bộ phận phụ thì càng giảm số vị trí có khả năng rò rỉ, tắc nghẽn hoặc cần bảo dưỡng.
Đây là một trong những yếu tố góp phần làm kết cấu RY80-50-200A gọn và thuận lợi hơn cho vận hành lâu dài.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu tải nhiệt.
Khi bơm được mồi đầy môi chất, đường hút thông thoáng và lưu lượng được duy trì trong vùng phù hợp, dòng dầu đi qua bánh công tác ổn định hơn. Điều này giúp hạn chế tình trạng rung hoặc tiếng ồn do dòng chảy bất thường.
Bơm cũng không nên vận hành ở lưu lượng quá thấp vì có thể làm trạng thái thủy lực kém ổn định.
Một nguyên nhân phổ biến gây rung ở bơm là trọng lượng hoặc ứng suất của đường ống truyền trực tiếp lên cửa hút và cửa xả.
Với RY80-50-200A, đường ống cần có giá đỡ độc lập. Khi bơm không phải chịu tải từ hệ thống đường ống, thân bơm và cụm trục ít bị biến dạng hoặc lệch tâm hơn.
Điều này góp phần duy trì độ êm và giảm nguy cơ hư hỏng ổ bi, khớp nối hoặc bộ làm kín.
Ổ bi là một trong những bộ phận cần được chú ý nếu muốn RY80-50-200A vận hành ít hỏng hóc.
Dòng RY yêu cầu sử dụng dầu tải nhiệt sạch cho khoang bôi trơn thích hợp và mỡ đúng chủng loại ở vị trí ổ bi tương ứng. Việc kiểm tra, vệ sinh và bổ sung chất bôi trơn theo thời gian vận hành giúp giảm ma sát và hạn chế hiện tượng nóng ổ bi.
Bôi trơn đúng cũng giúp kéo dài thời gian làm việc ổn định của cụm trục.
RY80-50-200A thường làm việc với dầu tải nhiệt nóng nên các chi tiết của bơm chịu sự thay đổi nhiệt độ đáng kể.
Gia nhiệt sơ bộ đúng quy trình giúp thân bơm, trục và các bộ phận liên quan tăng nhiệt từ từ, hạn chế chênh lệch giãn nở quá lớn.
Khi biến dạng nhiệt được kiểm soát tốt, cụm quay có điều kiện duy trì đồng tâm và hạn chế hiện tượng cọ xát hoặc rung bất thường.
Ưu điểm ít hỏng hóc của RY80-50-200A không có nghĩa bơm có thể vận hành mà không cần kiểm tra.
Để duy trì độ ổn định, cần thường xuyên theo dõi độ rung, nhiệt độ ổ trục, áp suất cửa xả, tình trạng bu lông và tiếng ồn của cụm máy.
Việc phát hiện sớm các dấu hiệu bất thường giúp xử lý trước khi lỗi nhỏ phát triển thành hư hỏng lớn.
Ưu điểm vận hành êm ái và ít hỏng hóc của Bơm dầu truyền nhiệt RY80-50-200A chủ yếu đến từ kết cấu truyền động đồng tâm, khớp nối mềm, cụm ổ trục ổn định, hệ thống tản nhiệt tự nhiên và thiết kế phù hợp với nhiệm vụ tuần hoàn dầu nóng.
Để duy trì các ưu điểm này, bơm cần được căn chỉnh đúng, đường ống có giá đỡ độc lập, ổ bi được bôi trơn đầy đủ và quá trình gia nhiệt được thực hiện từ từ. Khi các điều kiện kỹ thuật được bảo đảm, RY80-50-200A có thể vận hành ổn định, hạn chế rung động, tiếng ồn và giảm nguy cơ hư hỏng cơ khí trong quá trình sử dụng.

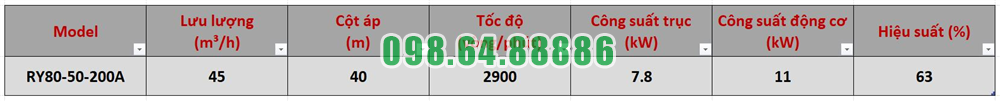

Bơm dầu nóng trục ngang RY80-50-200A lưu lượng 45 m3/h, cột áp 40 m, công suất 11 kW
