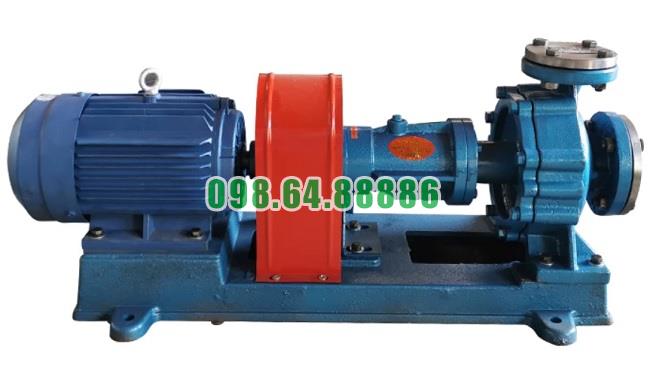

Bơm dầu nóng trục ngang RY65-40-250A lưu lượng 20 m3/h, cột áp 51 m, công suất 7.5 kW

Tìm hiểu chu trình luân chuyển chất lỏng của Bơm dầu truyền nhiệt RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A hoạt động theo nguyên lý bơm ly tâm, có nhiệm vụ tạo và duy trì dòng dầu truyền nhiệt tuần hoàn trong hệ thống gia nhiệt. Chu trình luân chuyển chất lỏng diễn ra liên tục từ cửa hút, qua bánh công tác, tới cửa xả và tiếp tục đi vào hệ thống đường ống.

Model này làm việc với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW.

Dầu truyền nhiệt đi vào cửa hút

Chu trình bắt đầu khi dầu truyền nhiệt từ đường ống hút đi vào thân bơm.

RY65-40-250A có cửa hút danh nghĩa 65 mm, được bố trí theo hướng trục. Cách bố trí này giúp dòng dầu đi trực tiếp về khu vực trung tâm của bánh công tác.

Trước khi khởi động, thân bơm cần được mồi đầy môi chất và loại bỏ không khí để bảo đảm quá trình hút diễn ra ổn định.

Chất lỏng đi vào tâm bánh công tác

Sau khi qua cửa hút, dầu truyền nhiệt được dẫn đến vùng tâm của bánh công tác.

Bánh công tác được lắp trực tiếp trên trục bơm. Khi động cơ hoạt động, trục quay với tốc độ 2.900 vòng/phút, kéo bánh công tác quay theo.

Đây là vị trí bắt đầu quá trình truyền năng lượng từ động cơ sang dòng dầu.

Bánh công tác tăng năng lượng cho dòng dầu

Khi bánh công tác quay, dầu từ vùng tâm được đẩy ra phía ngoài theo chuyển động quay của cánh bơm.

Trong quá trình này, năng lượng cơ học từ động cơ được truyền sang chất lỏng, làm tăng vận tốc và năng lượng của dòng dầu. Nhờ đó, RY65-40-250A có thể tạo lưu lượng 20 m³/h và cột áp 51 m tại điểm làm việc đã xác định.

Đây là giai đoạn quan trọng nhất trong chu trình luân chuyển chất lỏng của bơm.

Dầu được dẫn tới cửa xả

Sau khi rời bánh công tác, dầu tiếp tục di chuyển trong thân bơm và hướng tới cửa xả.

Cửa xả của RY65-40-250A có đường kính danh nghĩa 40 mm, được bố trí hướng tâm theo phương thẳng đứng.

Tại đây, dòng dầu đã được tăng năng lượng và sẵn sàng đi vào đường ống đẩy của hệ thống gia nhiệt.

Dầu nóng tiếp tục tuần hoàn trong hệ thống

Từ cửa xả, dầu truyền nhiệt được đưa tới các thiết bị hoặc khu vực cần cung cấp nhiệt.

Dòng dầu đi qua hệ thống đường ống, thiết bị trao đổi nhiệt hoặc các cụm sử dụng nhiệt rồi tiếp tục quay trở lại đường hút của bơm.

RY65-40-250A giữ nhiệm vụ duy trì dòng chảy liên tục để quá trình truyền nhiệt không bị gián đoạn.

Dầu quay trở lại cửa hút và bắt đầu chu trình mới

Sau khi đi qua hệ thống, dầu theo đường hồi trở lại cửa hút của RY65-40-250A.

Từ đây, dầu tiếp tục đi vào tâm bánh công tác, được tăng năng lượng và đẩy trở lại đường xả. Chu trình này lặp lại liên tục trong suốt thời gian hệ thống gia nhiệt hoạt động.

Có thể hình dung chu trình cơ bản như sau:

Đường hồi → cửa hút 65 mm → tâm bánh công tác → bánh công tác tăng năng lượng → cửa xả 40 mm → hệ thống gia nhiệt → đường hồi → bơm.

Điều kiện để chu trình luân chuyển ổn định

Để chu trình luân chuyển chất lỏng của Bơm dầu truyền nhiệt RY65-40-250A diễn ra ổn định, thân bơm phải luôn có đủ môi chất.

Van hút cần được mở hoàn toàn khi vận hành. Sau khi bơm đạt tốc độ ổn định, van xả được mở từ từ để điều chỉnh lưu lượng phù hợp. Không nên sử dụng van hút để điều chỉnh lưu lượng vì có thể làm tăng nguy cơ xâm thực và khiến dòng tuần hoàn mất ổn định.

Bơm cũng không nên vận hành ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Nếu hệ thống yêu cầu lưu lượng thấp trong thời gian dài, cần có giải pháp duy trì lưu lượng tối thiểu qua bơm.

Chu trình luân chuyển khi dầu có nhiệt độ cao

Khi RY65-40-250A làm việc với dầu nóng, quá trình tuần hoàn cần bắt đầu sau khi thân bơm được gia nhiệt sơ bộ.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt từ từ giúp các bộ phận của bơm thích nghi với sự thay đổi nhiệt độ, từ đó duy trì chu trình dầu ổn định hơn khi hệ thống chuyển sang chế độ làm việc chính thức.

Vai trò của RY65-40-250A trong toàn bộ chu trình

Trong hệ thống gia nhiệt, RY65-40-250A không tạo ra nhiệt mà đảm nhiệm chức năng tạo chuyển động và duy trì tuần hoàn cho dầu truyền nhiệt.

Bơm cung cấp năng lượng thủy lực để dầu có thể vượt qua trở lực của đường ống, van và các thiết bị trong hệ thống. Vì vậy, khả năng duy trì đúng lưu lượng và cột áp ảnh hưởng trực tiếp đến sự liên tục của chu trình truyền nhiệt.

Chu trình luân chuyển chất lỏng của Bơm dầu truyền nhiệt RY65-40-250A bắt đầu từ cửa hút 65 mm, dầu đi vào tâm bánh công tác, được bánh công tác truyền năng lượng rồi thoát qua cửa xả 40 mm. Sau đó, dầu đi qua hệ thống gia nhiệt và quay trở lại bơm để tiếp tục một vòng tuần hoàn mới.

Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A đảm nhiệm vai trò duy trì dòng dầu truyền nhiệt liên tục, giúp hệ thống gia nhiệt vận hành ổn định và đồng đều.

Những yêu cầu khắt khe về bảo dưỡng của Bơm dầu truyền nhiệt RY65-40-250A

Những yêu cầu khắt khe về bảo dưỡng của Bơm dầu truyền nhiệt RY65-40-250A xuất phát từ đặc thù làm việc với dầu tải nhiệt ở nhiệt độ cao và tốc độ quay 2.900 vòng/phút. Để bơm duy trì lưu lượng 20 m³/h, cột áp 51 m và vận hành ổn định với công suất 7,5 kW, việc kiểm tra và bảo dưỡng phải được thực hiện đúng định kỳ.

Kiểm tra ổ bi sau giai đoạn chạy đầu

Ổ bi là bộ phận cần được theo dõi chặt chẽ vì trực tiếp đỡ và định vị rôto. Sau khoảng 300 giờ vận hành đầu tiên, cần tháo ổ bi để vệ sinh và kiểm tra tình trạng bề mặt.

Nếu phát hiện hiện tượng rỗ, xước, cháy màu hoặc độ rơ bất thường, ổ bi cần được thay mới để tránh gây rung, nóng hoặc làm lệch trục bơm.

Bôi trơn đúng loại và đúng thời điểm

Bơm dầu truyền nhiệt RY65-40-250A yêu cầu hệ thống bôi trơn được duy trì đúng quy định. Khoang ổ trục cần có dầu tải nhiệt sạch, trong khi ổ bi phía khớp nối sử dụng loại mỡ bôi trơn phù hợp theo hướng dẫn.

Lượng mỡ ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc. Sau thời gian này cần kiểm tra và bổ sung, tránh để ổ bi hoạt động trong tình trạng thiếu bôi trơn.

Theo dõi nhiệt độ ổ trục

Nhiệt độ ổ trục là dấu hiệu phản ánh trực tiếp tình trạng cơ khí của bơm. Nếu nhiệt độ tăng bất thường, nguyên nhân có thể liên quan đến thiếu dầu mỡ, sai loại chất bôi trơn hoặc lệch đồng tâm giữa bơm và động cơ.

Do đó, kiểm tra nhiệt độ ổ trục cần trở thành công việc thường xuyên trong quá trình bảo dưỡng RY65-40-250A.

Kiểm tra độ rung và tiếng ồn

Rung động bất thường có thể xuất hiện khi bơm và động cơ lệch tâm, ổ bi hỏng, đường ống truyền tải trọng lên thân bơm hoặc có không khí trong hệ thống.

Trong quá trình vận hành, cần theo dõi độ rung và tiếng ồn của Bơm dầu truyền nhiệt RY65-40-250A. Nếu xuất hiện tiếng ồn bất thường, nên dừng bơm để kiểm tra thay vì tiếp tục vận hành kéo dài.

Duy trì độ đồng tâm bơm – động cơ

Độ đồng tâm ảnh hưởng trực tiếp đến tuổi thọ của ổ bi, trục và khớp nối. Vì vậy, sau quá trình lắp đặt, tháo sửa hoặc khi phát hiện rung tăng, cần kiểm tra lại độ đồng tâm giữa trục bơm và trục động cơ.

Việc căn chỉnh đúng giúp giảm ma sát rôto, hạn chế nóng ổ bi và giữ cho bơm hoạt động ổn định ở tốc độ cao.

Kiểm tra bộ phận làm kín

Bơm RY sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt. Trong giai đoạn chạy ban đầu có thể xuất hiện rò rỉ nhẹ, nhưng lượng rò rỉ cần giảm sau thời gian chạy rà.

Nếu rò rỉ tăng hoặc kéo dài bất thường, cần kiểm tra bộ chèn và phớt để tránh thất thoát dầu truyền nhiệt và ảnh hưởng đến an toàn vận hành.

Không bỏ qua tình trạng đường ống và lưu lượng

Bảo dưỡng Bơm dầu truyền nhiệt RY65-40-250A không chỉ tập trung vào bản thân bơm. Đường ống, bộ lọc và giá đỡ cũng cần được kiểm tra định kỳ.

Bơm không nên vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Đường hút hoặc bộ lọc bị tắc có thể làm giảm lưu lượng, tăng nguy cơ xâm thực và khiến bơm làm việc không ổn định.

Những yêu cầu khắt khe về bảo dưỡng của Bơm dầu truyền nhiệt RY65-40-250A tập trung vào ổ bi, hệ thống bôi trơn, độ đồng tâm, độ rung, nhiệt độ ổ trục và bộ phận làm kín.

Đặc biệt, các mốc kiểm tra sau 300 giờ vận hành đầu tiên và bổ sung bôi trơn sau khoảng 3.000 giờ làm việc cần được chú ý. Bảo dưỡng đúng yêu cầu giúp RY65-40-250A duy trì khả năng vận hành ổn định, hạn chế rung nóng và giảm nguy cơ hư hỏng trong hệ thống tuần hoàn dầu truyền nhiệt.
