Trong bơm ly tâm trục đứng IRG80-350A, phớt cơ khí (mechanical seal) được lắp tại vị trí tiếp giáp giữa trục bơm và thân bơm. Đây là bộ phận có nhiệm vụ ngăn không cho chất lỏng rò rỉ ra ngoài trong khi trục bơm quay với tốc độ cao. Ngoài ra, phớt cơ khí còn giúp bảo vệ vòng bi, động cơ và duy trì áp suất ổn định trong buồng bơm.
Phớt cơ khí gồm nhiều chi tiết ghép lại với nhau tạo thành một cụm kín, bao gồm:
Vòng tĩnh (Stationary Ring)
Được gắn cố định trên thân bơm.
Vật liệu thường là gốm sứ (ceramic) hoặc silicon carbide (SiC) để chống mài mòn, chịu được áp suất và nhiệt độ cao.
Vòng động (Rotary Ring)
Lắp trên trục bơm, quay đồng tốc với trục.
Vật liệu thường là carbon graphite hoặc SiC để tăng khả năng chịu ma sát.
Bề mặt vòng động tiếp xúc trực tiếp với vòng tĩnh tạo thành bề mặt làm kín chính.
Lò xo (Spring)
Có thể là lò xo đơn hoặc lò xo đa điểm.
Tạo lực ép liên tục giữa vòng tĩnh và vòng động, giúp bề mặt tiếp xúc luôn khít, dù trục bơm có rung nhẹ khi vận hành.
Bộ phận làm kín phụ (Secondary Seals)
Gồm O-ring, gioăng cao su hoặc PTFE.
Có chức năng làm kín phụ giữa các chi tiết như trục – vòng động, vòng tĩnh – thân bơm.
Vỏ giữ và chốt định vị
Giữ cố định các chi tiết phớt cơ khí, đảm bảo vị trí đồng tâm khi bơm hoạt động.
Khi bơm hoạt động, vòng động quay theo trục, vòng tĩnh đứng yên.
Hai bề mặt ma sát (vòng tĩnh và vòng động) được ép sát vào nhau nhờ lò xo và áp lực chất lỏng.
Một lớp màng chất lỏng cực mỏng nằm giữa hai bề mặt tiếp xúc giúp bôi trơn, làm mát và đồng thời tạo kín khít.
Nhờ vậy, chất lỏng trong buồng bơm không thể rò rỉ ra ngoài, kể cả khi bơm hoạt động ở nhiệt độ và áp suất cao.
Chống rò rỉ hiệu quả hơn nhiều so với các loại làm kín bằng hộp nhồi truyền thống.
Chịu nhiệt tốt, phù hợp với đặc tính bơm IRG80-350A chuyên dùng cho môi trường nước nóng, hệ thống sưởi hoặc tuần hoàn công nghiệp.
Tuổi thọ cao, ít phải thay thế nếu bảo dưỡng đúng cách.
Giảm ma sát, giúp tiết kiệm điện năng và bảo vệ trục bơm.
Phớt cơ khí của bơm ly tâm trục đứng IRG80-350A được cấu tạo từ các chi tiết chính gồm vòng tĩnh, vòng động, lò xo, gioăng làm kín phụ và vỏ giữ, hoạt động dựa trên cơ chế ép sát hai bề mặt ma sát để ngăn rò rỉ chất lỏng. Nhờ thiết kế hiện đại và vật liệu cao cấp, phớt cơ khí giúp bơm vận hành ổn định, chống rò rỉ hiệu quả và thích nghi tốt với môi trường công nghiệp nhiệt độ cao.
Bơm ly tâm trục đứng IRG80-350A được thiết kế chuyên dụng cho nước nóng, có thể làm việc trong dải nhiệt độ từ -20°C đến 120°C, thậm chí lên đến 140–150°C ở phiên bản chịu nhiệt cao. Nguyên lý hoạt động vẫn dựa trên lực ly tâm của cánh bơm, nhưng khi nhiệt độ thay đổi, nhiều yếu tố trong quá trình vận hành cũng bị ảnh hưởng.
Độ nhớt và tỷ trọng chất lỏng: Khi nhiệt độ tăng, nước trở nên loãng hơn (giảm độ nhớt), làm giảm tổn thất ma sát, giúp dòng chảy di chuyển dễ dàng hơn. Tuy nhiên, mật độ giảm nhẹ có thể ảnh hưởng đến cột áp thực tế của bơm.
Nguy cơ xâm thực (cavitation): Nhiệt độ cao làm áp suất bão hòa hơi tăng, khiến chất lỏng dễ bốc hơi ở vùng áp suất thấp (mắt cánh bơm). Điều này làm tăng nguy cơ hình thành bọt khí và xâm thực, ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ cánh bơm.
Trục và cánh bơm: Khi chịu nhiệt độ cao, vật liệu có thể giãn nở nhiệt. Nếu không được tính toán khe hở hợp lý, giãn nở sẽ gây ma sát hoặc rung động bất thường.
Phớt cơ khí: Đây là bộ phận chịu ảnh hưởng lớn nhất. Ở nhiệt độ cao, lớp màng chất lỏng bôi trơn giữa hai mặt phớt dễ bay hơi, gây khô bề mặt tiếp xúc, tăng ma sát, dẫn đến rò rỉ hoặc hỏng phớt.
Ổ trục: Nhiệt độ cao làm dầu mỡ bôi trơn giảm độ nhớt nhanh, ảnh hưởng đến khả năng bôi trơn và tuổi thọ ổ trục.
Khi nhiệt độ trong giới hạn thiết kế, hiệu suất bơm IRG80-350A vẫn ổn định và đạt lưu lượng, cột áp theo thông số.
Nếu nhiệt độ vượt quá giới hạn cho phép, hiệu suất giảm do cavitation, mài mòn phớt và ổ trục, đồng thời tăng nguy cơ dừng bơm ngoài ý muốn.
Chọn vật liệu phù hợp: Dùng phớt cơ khí chịu nhiệt (silicon carbide, graphite) và vật liệu trục, cánh bơm bền nhiệt.
Bố trí hệ thống làm mát: Ổ trục và phớt có thể cần làm mát bổ sung khi làm việc với nước trên 120°C.
Đảm bảo NPSH: Thiết kế đường ống hút hợp lý để áp suất hút thực tế luôn cao hơn NPSH yêu cầu của bơm.
Vận hành đúng dải nhiệt độ khuyến nghị: Tránh chạy bơm khi chất lỏng vượt quá giới hạn chịu nhiệt của model.
Nhiệt độ có ảnh hưởng rõ rệt đến nguyên lý hoạt động bơm ly tâm trục đứng IRG80-350A, đặc biệt là nguy cơ xâm thực, độ bền phớt cơ khí, ổ trục và hiệu suất tổng thể. Khi vận hành trong đúng giới hạn thiết kế, bơm vẫn duy trì hiệu suất cao và dòng chảy ổn định. Tuy nhiên, nếu vượt ngưỡng, nhiệt độ sẽ làm giảm tuổi thọ và độ tin cậy của thiết bị. Vì vậy, cần lựa chọn đúng vật liệu, kiểm soát nhiệt độ và vận hành đúng kỹ thuật để đảm bảo an toàn và hiệu quả.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80350a-cot-ap-day-cao-142m.html

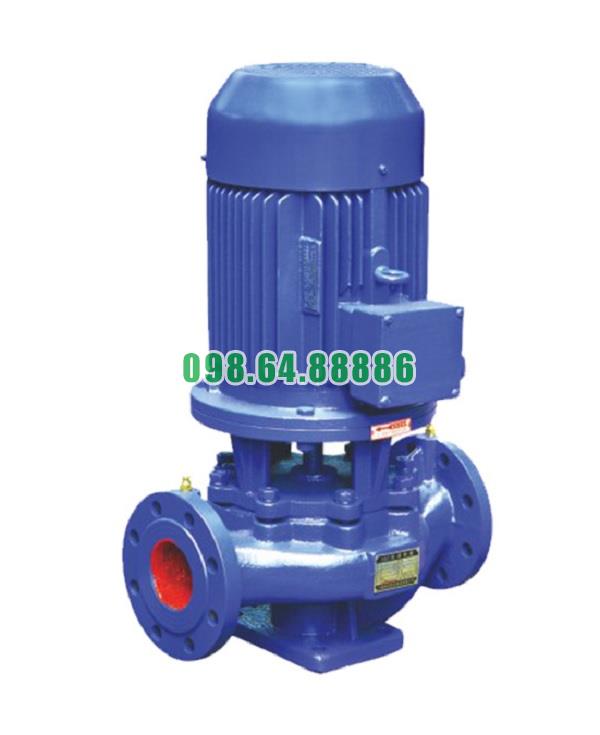

Máy bơm ly tâm, bơm inline, bơm đường ống trục đứng ISG80-350A, IRG80-350A 45kw, 44m3, 142m
