Bơm ISG65-100A và IRG65-100A có cấu trúc trục đứng với động cơ đặt phía trên và buồng bơm phía dưới, giúp giảm đáng kể diện tích chiếm dụng trên mặt sàn.
Thay vì trải dài theo chiều ngang như các bơm trục ngang, thiết kế này tận dụng tối đa không gian theo chiều cao, rất phù hợp với phòng kỹ thuật nhỏ hẹp, trạm bơm tầng hầm hoặc tủ kỹ thuật tầng mái.
Cấu trúc trục thẳng hàng giúp kết nối chặt chẽ giữa motor và cánh bơm, loại bỏ nhu cầu dùng khớp nối rời hoặc hộp giảm tốc cồng kềnh, từ đó rút gọn chiều dài tổng thể của thiết bị.
Bơm được thiết kế theo kiểu inline, nghĩa là cửa hút và cửa xả nằm trên cùng một trục ngang, cùng phương với dòng chảy trong ống.
Việc này cho phép lắp đặt trực tiếp vào hệ thống đường ống hiện có mà không cần các đoạn chuyển hướng, hạn chế không gian chiếm dụng và giảm tổn thất áp lực.
Nhờ thiết kế cổng hút – xả thẳng hàng, hệ thống ống không cần dùng nhiều co, tê, van chuyển hướng, giúp tiết kiệm không chỉ diện tích mà còn cả chi phí vật tư và nhân công lắp đặt.
Với đường kính chỉ khoảng 400–500mm, bơm ISG65-100A và IRG65-100A dễ dàng lắp đặt trong các hộp kỹ thuật, trụ kỹ thuật dọc trục tòa nhà, nơi mà các bơm nằm ngang không thể bố trí được.
Trọng lượng được phân bổ đều theo phương thẳng đứng giúp việc neo bơm lên sàn mái bê tông hoặc khung đỡ thép trở nên dễ dàng, không đòi hỏi kết cấu chịu lực phức tạp.
Ngoài ra, do chiều cao thiết bị vừa phải, không ảnh hưởng đến chiều cao thông thủy của phòng máy.
Trong hệ thống dùng nhiều bơm luân phiên hoặc bơm tăng cường, các model ISG/IRG có thể bố trí theo cụm rất gọn nhờ thiết kế trục đứng, từ đó giảm diện tích sàn kỹ thuật cần thiết.
Điều này cực kỳ quan trọng với các nhà máy, chung cư cao tầng, trung tâm thương mại – nơi cần duy trì áp lực nước ổn định nhưng vẫn giới hạn không gian kỹ thuật.
Do cụm động cơ và buồng bơm nằm dọc trục đứng, việc bảo trì, thay thế phớt hoặc kiểm tra vòng bi có thể thực hiện từ phía trên, không cần dạt sang ngang. Việc này giảm đáng kể không gian kỹ thuật cần chừa lại để thao tác.
Do bơm không chiếm nhiều chiều ngang, các thiết bị phụ trợ như van 1 chiều, van khóa, đồng hồ áp suất hoặc biến tần có thể bố trí kế bên hoặc phía trước – sau trên cùng trục ống, giúp hệ thống trở nên gọn gàng, khoa học và dễ kiểm soát.
Trong các công trình hiện đại theo tiêu chuẩn LEED hoặc BIM, mô-đun kỹ thuật cần phải tiết kiệm không gian tối đa và có khả năng mở rộng. Thiết kế inline trục đứng của ISG/IRG đáp ứng rất tốt các tiêu chuẩn này.
Bơm ly tâm trục đứng model ISG65-100A, bơm IRG65-100A là giải pháp tối ưu hóa không gian hiệu quả trong các công trình kỹ thuật hiện đại. Với cấu trúc trục đứng gọn nhẹ, cổng hút – xả inline và khả năng tích hợp cao trong hệ thống đường ống, dòng bơm này đặc biệt phù hợp với các công trình hạn chế diện tích, yêu cầu thẩm mỹ và kỹ thuật cao.
Bơm ly tâm trục đứng ISG65-100A và IRG65-100A hoạt động dựa trên nguyên lý lực ly tâm, trong đó chất lỏng được hút vào tâm cánh bơm và sau đó được đẩy ra ngoài nhờ lực ly tâm sinh ra từ chuyển động quay với tốc độ cao của cánh bơm. Thiết kế trục đứng giúp dòng chất lỏng đi theo phương thẳng đứng từ dưới lên, phù hợp với hệ thống cấp nước tầng cao và tăng áp tuyến ống đứng.
Khi động cơ khởi động, trục bơm bắt đầu quay kéo theo cánh bơm quay với tốc độ cao. Lúc này tại tâm cánh bơm (vùng tâm quay) sẽ xuất hiện vùng áp suất thấp.
Sự chênh lệch áp suất giữa bên trong buồng bơm và mực nước trong bể chứa khiến nước được hút vào cửa vào của bơm. Áp suất khí quyển bên ngoài đóng vai trò hỗ trợ đẩy nước đi vào khu vực hút của bơm.
Lưu ý: Buồng bơm phải luôn được mồi đầy nước trước khi vận hành, nếu không sẽ không hình thành áp suất hút, gây hiện tượng chạy khô, nguy hiểm cho phốt cơ khí và cánh bơm.
Sau khi nước đi vào tâm cánh, dưới tác dụng của chuyển động quay, nước được truyền động năng và bị văng ra mép ngoài của cánh bơm nhờ lực ly tâm.
Khi chất lỏng di chuyển ra phía rìa của cánh, vận tốc của dòng chảy tăng lên rõ rệt. Phần vỏ xoắn ốc (volute) tiếp nhận dòng chảy này và chuyển đổi vận tốc cao thành áp suất cao. Nhờ đó, nước được đẩy mạnh ra khỏi bơm qua cửa xả phía trên, đưa vào đường ống hoặc hệ thống cần sử dụng.
Quá trình hút và đẩy này diễn ra liên tục và tuần hoàn. Khi van hút và van xả được mở, dòng nước ổn định chảy xuyên suốt qua buồng bơm. Lưu lượng và áp suất được điều chỉnh thông qua tốc độ quay của động cơ, hoặc biến tần điều khiển tự động nếu có tích hợp.
Hút và đẩy theo phương thẳng đứng: tiết kiệm không gian lắp đặt, phù hợp hệ thống cấp nước cao tầng.
Áp lực ổn định, dòng chảy liên tục: giúp duy trì áp suất cho hệ thống cần dòng ổn định như điều hòa trung tâm, PCCC, cấp nước sinh hoạt.
Hoạt động êm ái, ít rung lắc: do các bộ phận quay được cân bằng chính xác, phù hợp môi trường cần độ yên tĩnh cao.
Nguyên lý hút và đẩy của bơm ly tâm trục đứng ISG65-100A, IRG65-100A dựa trên sự tạo ra và tận dụng lực ly tâm để di chuyển chất lỏng, từ đó hình thành dòng chảy có áp lực cao. Cấu trúc trục đứng và cánh quay tốc độ cao giúp bơm hoạt động hiệu quả, ổn định và bền bỉ trong các ứng dụng cấp nước dân dụng, công nghiệp và hạ tầng kỹ thuật

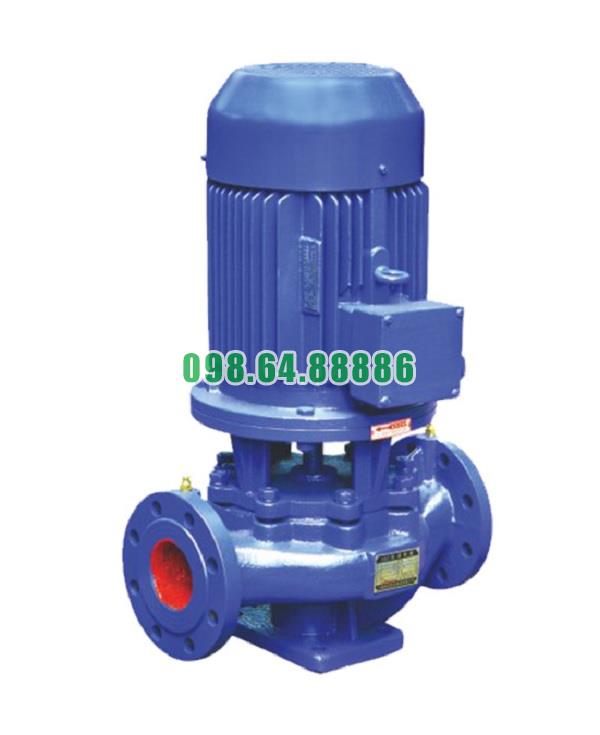

Bơm ly tâm trục đứng, bơm tăng áp, bơm đồng trục đứng ISG65-100A, IRG65-100A 1.1kw
4.838.400 VND
