Cửa hút – xả đồng trục (inline) giúp dòng chảy đi thẳng, giảm tổn thất áp lực và rút gọn không gian lắp đặt.
Cụm động cơ – bơm đồng trục (close-coupled) truyền động trực tiếp, giảm tổn hao cơ học và sai lệch căn chỉnh.
Hình học nhỏ gọn trục đứng tối ưu diện tích sàn, phù hợp phòng máy hẹp, tầng hầm kỹ thuật, cụm booster.
Cánh kín biên dạng 3D: dẫn dòng mượt từ mắt cánh đến mép thoát, hạn chế tách lớp, nâng hiệu suất.
Cân bằng động cấp G6.3 (ISO 1940-1): giảm rung, giữ ổn định khe hở thủy lực.
Volute xoắn ốc chuyển động năng thành áp năng hiệu quả, giữ đường đặc tính Q–H ổn định.
Vòng mòn (wear ring) khe hở tối ưu: hạn chế rò tuần hoàn nội bộ, duy trì hiệu suất lâu dài.
Trục bơm thép hợp kim/inox AISI 420/431, xử lý bề mặt vị trí phớt để chống mài mòn.
Ổ bi chịu tải hướng kính và dọc trục, bôi trơn mỡ công nghiệp, cho tuổi thọ cao và vận hành êm.
Khung đỡ (lantern bracket) gân tăng cứng, đảm bảo đồng tâm cụm quay, hạn chế truyền rung sang đường ống.
Phớt cơ khí DIN 24960/EN 12756: cấu hình Carbon–Ceramic cho nước thường, SiC/Viton cho nước nóng IRG.
Buồng phớt có dòng rửa vi màng tự nhiên, tản nhiệt – bôi trơn bề mặt trượt, nâng độ kín.
Gioăng EPDM/NBR/Viton tại mặt bích và các mối ghép, đảm bảo kín khít PN16.
Thân bơm: gang cầu phủ epoxy (ISG) hoặc inox 304/316 (ứng dụng ăn mòn/IRG).
Cánh bơm: gang hợp kim/inox; vỏ motor sơn tĩnh điện chống ẩm; bu lông theo chuẩn ISO/DIN chống gỉ.
Tùy biến vật liệu theo chất lượng nước (pH, Clo, độ dẫn điện) để tối đa tuổi thọ.
Đồng trục trực tiếp giảm sai lệch căn chỉnh, triệt tiêu nguồn rung từ khớp nối.
Thiết kế inline cân lực hai đầu ống, giảm phản lực lên cổ bơm và móng máy.
Mức rung/ồn thấp thuận lợi cho công trình dân dụng (khách sạn, bệnh viện, trung tâm thương mại).
Mắt cánh “êm”, góc vào hợp lý giảm gia tốc đột ngột, cải thiện NPSHr.
Khuyến nghị bố trí ống hút ngắn – thẳng, lọc chữ Y, van một chiều để giữ cột nước và NPSHa an toàn.
Tương thích biến tần (VFD): tùy tải Q ∝ n, H ∝ n², P ∝ n³; tiết kiệm điện rõ rệt theo phụ tải.
Động cơ hiệu suất IE2/IE3, IP55, Class F: làm việc liên tục, tổn thất thấp, an toàn điện cao.
Khuyến nghị tích hợp cảm biến áp/lưu, điều khiển PID giữ áp ổn định cho hệ thống.
Mặt bích tiêu chuẩn PN16 (DIN/ISO/ANSI tùy chọn), dễ ghép nối đường ống hiện hữu.
Thiết kế dễ tháo: thay phớt, ổ bi, vòng mòn nhanh, rút ngắn thời gian dừng máy.
Cổng xả khí – xả cặn hỗ trợ mồi bơm, bảo trì định kỳ.
ISG100-125 (nước sạch, nhiệt độ thường): cấp nước tòa nhà, booster, tuần hoàn nước lạnh HVAC.
IRG100-125 (nước nóng): tuần hoàn nước nóng, hệ thống gia nhiệt, dải nhiệt tới khoảng 120°C với vật liệu phù hợp.
Thiết kế tối ưu của bơm ly tâm trục đứng ISG100-125, IRG100-125 dựa trên cấu trúc inline trục đứng – đồng trục, hình học thủy lực cánh kín + volute tinh chỉnh, làm kín chuẩn DIN, vật liệu bền chống ăn mòn, cùng điều khiển VFD tiết kiệm năng lượng. Tổ hợp các tối ưu này mang lại hiệu suất cao, vận hành êm, độ tin cậy dài hạn, lắp đặt gọn và bảo trì nhanh, phù hợp từ hệ thống cấp nước tòa nhà, HVAC đến công nghiệp và PCCC. Nếu cần, tôi có thể chuyển nội dung thành bảng thông số “thiết kế – lợi ích – tiêu chuẩn tham chiếu” để đưa vào hồ sơ kỹ thuật hoặc thuyết minh dự án
Khi động cơ truyền động cho trục bơm quay, cánh bơm bắt đầu chuyển động với tốc độ cao. Tại tâm cánh bơm, vùng áp suất thấp hình thành do lực ly tâm kéo chất lỏng ra ngoài. Sự chênh lệch áp suất giữa bồn chứa và cửa hút bơm khiến chất lỏng từ nguồn cấp tự động tràn vào buồng bơm qua đường hút.
Chất lỏng đi vào vùng cánh bơm sẽ chịu tác động của lực ly tâm. Dưới tác dụng này, chất lỏng bị đẩy từ tâm cánh ra mép ngoài với vận tốc lớn. Đồng thời, năng lượng cơ học từ động cơ được truyền thành động năng của dòng chất lỏng.
Buồng bơm (volute) có thiết kế dạng mở rộng dần từ tâm ra cửa xả. Khi chất lỏng đi vào vùng thể tích lớn hơn, vận tốc giảm dần nhưng áp suất tăng lên. Nhờ vậy, động năng được biến đổi thành áp năng (áp lực thủy tĩnh), giúp chất lỏng thoát ra khỏi bơm với áp suất cao.
Trong suốt quá trình vận hành, vùng áp suất thấp tại tâm cánh bơm luôn được duy trì, khiến chất lỏng từ nguồn cấp liên tục chảy vào. Điều này tạo nên chu trình hút – đẩy khép kín, giúp bơm vận hành liên tục và ổn định.
Dòng chảy thẳng hàng: Cửa hút và xả nằm trên cùng một trục, giảm tổn thất thủy lực do đổi hướng dòng chảy.
Tiết kiệm không gian: Trục đứng cho phép lắp đặt trong phòng kỹ thuật hẹp, phù hợp với tòa nhà cao tầng.
Ổn định áp lực: Cấu trúc thẳng đứng giúp bơm duy trì áp suất đều, giảm hiện tượng rung lắc.
Nguyên tắc hoạt động chi tiết của bơm ly tâm trục đứng model ISG100-125, IRG100-125 dựa trên sự kết hợp giữa lực ly tâm và quá trình biến đổi năng lượng: từ cơ năng của động cơ → động năng của chất lỏng → áp năng tại cửa xả. Nhờ thiết kế inline trục đứng, bơm không chỉ tạo áp lực mạnh mà còn vận hành ổn định, tiết kiệm năng lượng và phù hợp với nhiều hệ thống cấp nước, HVAC, PCCC cũng như công nghiệp nhẹ.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100125-day-cao-20m.html

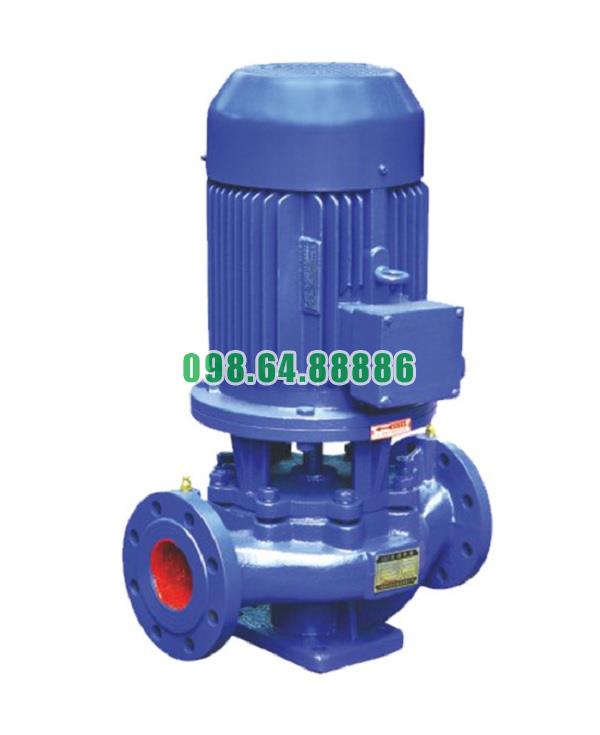

Máy bơm trục thẳng đứng, inline, tăng áp ISG100-125, IRG100-125 11kw, 100m3, 20m
19.872.000 VND
