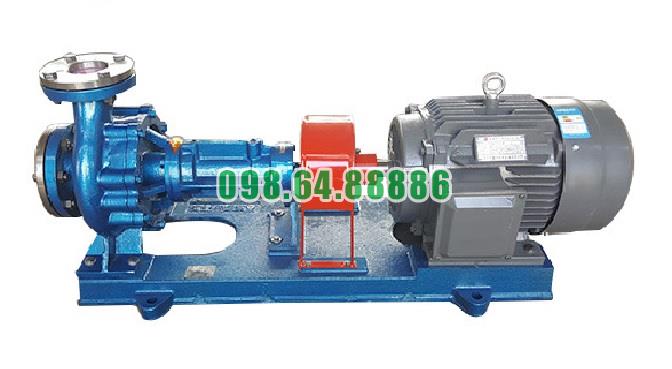

Bơm dầu nóng trục ngang RY125-80-200 Lưu lượng 160 m3/h, công suất 37 kW, cột áp 50 m

Bơm dầu truyền nhiệt RY125-80-200 với thiết kế tối ưu cho dầu nóng

Bơm dầu truyền nhiệt RY125-80-200 được phát triển cho các hệ thống tuần hoàn dầu nóng, nơi chất lỏng làm việc thường có nhiệt độ cao và yêu cầu vận hành ổn định trong thời gian dài. Khác với bơm nước hoặc bơm chất lỏng thông thường, dòng bơm này tập trung vào khả năng chịu nhiệt, hạn chế truyền nhiệt đến cụm ổ bi và duy trì độ kín khi dầu nóng liên tục lưu thông trong đường ống.

Thiết kế của RY125-80-200 phù hợp với các hệ thống gia nhiệt gián tiếp trong nhà máy sản xuất hóa chất, nhựa, cao su, thực phẩm, dược phẩm, vật liệu xây dựng và nhiều dây chuyền cần kiểm soát nhiệt độ bằng dầu truyền nhiệt. Trọng tâm của bơm là tạo dòng tuần hoàn ổn định, giảm nguy cơ dầu bị quá nhiệt cục bộ và hỗ trợ quá trình trao đổi nhiệt diễn ra liên tục.

Đặc điểm thiết kế dành cho dầu nóng

Kết cấu thân bơm phù hợp với môi chất nhiệt độ cao

Thân bơm RY125-80-200 thường được chế tạo từ vật liệu kim loại có độ bền cơ học và khả năng chịu nhiệt tốt. Kết cấu thân được tính toán để chịu áp lực làm việc, dao động nhiệt và sự giãn nở của các chi tiết khi bơm hoạt động ở nhiệt độ cao.

Dầu truyền nhiệt có độ nhớt thay đổi theo nhiệt độ. Khi nhiệt độ thấp, dầu thường đặc hơn và tạo tải lớn hơn cho động cơ. Khi nhiệt độ tăng, độ nhớt giảm nhưng yêu cầu về độ kín, độ bền vật liệu và khả năng tản nhiệt lại trở nên nghiêm ngặt hơn. Vì vậy, thân bơm cần bảo đảm độ cứng vững, hạn chế biến dạng và duy trì sự đồng tâm giữa các bộ phận quay.

Kích thước danh nghĩa 125-80-200 thể hiện cấu hình cửa hút, cửa xả và đường kính cánh bơm theo cách quy ước của dòng bơm. Cấu hình này hướng đến khả năng đáp ứng lưu lượng và cột áp phù hợp cho các tuyến tuần hoàn dầu nóng có quy mô vừa và lớn, tùy theo điểm làm việc thực tế của hệ thống.

Buồng bơm được bố trí để giảm ảnh hưởng của nhiệt

Một trong những yêu cầu quan trọng của bơm dầu nóng là hạn chế để nhiệt độ cao lan truyền trực tiếp đến ổ bi, dầu bôi trơn và các bộ phận nhạy nhiệt. RY125-80-200 thường sử dụng kết cấu trục và buồng bơm được bố trí theo hướng tách vùng chất lỏng nóng khỏi vùng ổ đỡ.

Khoảng cách giữa buồng bơm và cụm ổ bi giúp giảm truyền nhiệt dọc theo trục. Trong quá trình vận hành, cách bố trí này hỗ trợ duy trì điều kiện làm việc ổn định hơn cho ổ bi và phớt, đồng thời giảm nguy cơ dầu bôi trơn bị suy giảm chất lượng do nhiệt độ tăng cao.

Thiết kế này đặc biệt có ý nghĩa khi bơm hoạt động liên tục. Nếu nhiệt từ dầu nóng truyền nhanh đến ổ bi, tuổi thọ ổ đỡ có thể giảm, tiếng ồn tăng và độ rung dễ phát sinh. Việc kiểm soát đường truyền nhiệt giúp bơm duy trì độ tin cậy trong các chu kỳ gia nhiệt kéo dài.

Cánh bơm phù hợp với đặc tính của dầu truyền nhiệt

Cánh bơm là bộ phận trực tiếp tạo năng lượng cho dòng dầu. Với RY125-80-200, hình dạng cánh cần được lựa chọn để cân bằng giữa lưu lượng, cột áp, hiệu suất thủy lực và mức tiêu thụ điện năng.

Dầu truyền nhiệt không có đặc tính giống nước. Độ nhớt, khối lượng riêng và khả năng tạo tổn thất trong đường ống thay đổi theo nhiệt độ. Vì vậy, cánh bơm phải hoạt động ổn định khi môi chất có độ nhớt khác nhau giữa thời điểm khởi động và thời điểm hệ thống đạt nhiệt độ làm việc.

Bề mặt cánh được gia công phù hợp giúp dòng dầu đi qua ít bị rối, hạn chế tổn thất thủy lực và giảm khả năng xuất hiện vùng dầu bị lưu chuyển kém trong buồng bơm. Khi cánh bơm được phối hợp đúng với đường kính ống, độ dài tuyến ống và nhu cầu nhiệt của dây chuyền, hệ thống có thể đạt lưu lượng tuần hoàn ổn định hơn.

Cơ chế bảo vệ bơm khi vận hành dầu nóng

Tách nhiệt cho cụm ổ bi và động cơ

Cụm ổ bi cần được bảo vệ khỏi nhiệt độ cao để duy trì độ chính xác quay của trục. Trong thiết kế bơm dầu truyền nhiệt, vùng ổ bi thường được bố trí cách xa buồng chứa dầu nóng. Một số cấu hình còn có cánh tản nhiệt, khoang làm mát hoặc kết cấu hỗ trợ thoát nhiệt ra môi trường.

Động cơ cũng cần được lựa chọn theo tải thực tế của dầu truyền nhiệt. Ở giai đoạn khởi động, dầu có thể có độ nhớt cao hơn bình thường, khiến mô-men cản tăng. Nếu động cơ không đủ công suất hoặc hệ thống khởi động không phù hợp, bơm có thể khởi động chậm, phát nhiệt và làm tăng nguy cơ quá tải.

RY125-80-200 nên được kết hợp với động cơ có công suất dự phòng hợp lý, thiết bị bảo vệ quá dòng và phương án điều khiển phù hợp với chế độ làm việc của hệ thống. Việc lựa chọn động cơ không chỉ dựa vào công suất danh nghĩa mà còn phải xét đến nhiệt độ dầu, độ nhớt, lưu lượng và tổn thất toàn tuyến.

Phớt trục được lựa chọn cho môi trường nhiệt độ cao

Độ kín trục là yếu tố quyết định mức độ an toàn của bơm dầu nóng. Rò rỉ dầu truyền nhiệt có thể gây thất thoát môi chất, làm bẩn khu vực lắp đặt, tạo mùi, ảnh hưởng đến thiết bị xung quanh và làm tăng nguy cơ mất an toàn khi dầu tiếp xúc với bề mặt có nhiệt độ cao.

Phớt cơ khí của RY125-80-200 cần phù hợp với nhiệt độ, áp suất và tính chất hóa học của loại dầu được sử dụng. Vật liệu mặt ma sát, gioăng làm kín và lò xo phớt phải được lựa chọn đồng bộ. Không nên thay phớt bằng loại chỉ phù hợp với nước hoặc chất lỏng nhiệt độ thấp.

Trong điều kiện làm việc ổn định, phớt phải duy trì khả năng làm kín khi trục quay liên tục và nhiệt độ thay đổi. Nếu hệ thống thường xuyên khởi động khi dầu còn nguội, sau đó tăng nhanh đến nhiệt độ cao, cần chú ý đến khả năng chịu giãn nở nhiệt và sự tương thích của vật liệu làm kín.

Hạn chế nguy cơ tạo bọt và xâm thực

Dầu truyền nhiệt bị ảnh hưởng rõ rệt bởi điều kiện hút của bơm. Khi áp suất tại cửa hút thấp hoặc đường hút có nhiều trở lực, dầu có thể bị tách khí, tạo bọt hoặc hình thành hiện tượng tương tự xâm thực. Tình trạng này làm giảm lưu lượng, gây rung, tạo tiếng ồn và làm hư hại bề mặt cánh bơm.

Để RY125-80-200 vận hành ổn định, bồn dầu thường cần được bố trí sao cho bơm có điều kiện hút thuận lợi. Đường ống hút nên ngắn, ít co gấp, có đường kính phù hợp và tránh các vị trí dễ tích khí. Mối nối phải kín để không khí không lọt vào hệ thống.

Khi châm dầu hoặc thay dầu, cần loại bỏ khí trong đường ống trước khi đưa bơm vào vận hành lâu dài. Việc chạy bơm trong tình trạng thiếu dầu, có nhiều bọt khí hoặc chưa hoàn tất quá trình tuần hoàn ban đầu có thể làm phớt và cánh bơm xuống cấp nhanh.

Vai trò của RY125-80-200 trong hệ thống gia nhiệt

Duy trì dòng dầu tuần hoàn liên tục

Trong hệ thống dầu truyền nhiệt, bơm là thiết bị tạo dòng tuần hoàn giữa bộ gia nhiệt, đường ống và các thiết bị tiêu thụ nhiệt. RY125-80-200 giúp đưa dầu nóng đến các khu vực cần gia nhiệt, sau đó thu hồi dầu đã giảm nhiệt về bộ gia nhiệt để tiếp tục chu trình.

Dòng tuần hoàn ổn định giúp nhiệt phân bố đều hơn trên bề mặt trao đổi nhiệt. Điều này hạn chế tình trạng một số vùng quá nóng trong khi vùng khác chưa đạt nhiệt độ yêu cầu. Đối với các dây chuyền sản xuất nhạy với nhiệt, sự ổn định của lưu lượng có thể ảnh hưởng trực tiếp đến chất lượng thành phẩm.

Bơm không nên được lựa chọn chỉ theo lưu lượng lớn nhất. Nếu lưu lượng vượt quá nhu cầu, tốc độ dòng có thể tăng không cần thiết, kéo theo tổn thất đường ống và mức tiêu thụ điện cao. Ngược lại, lưu lượng quá thấp khiến thời gian trao đổi nhiệt kéo dài và dễ tạo điểm nóng trong thiết bị gia nhiệt.

Hỗ trợ kiểm soát nhiệt độ trong dây chuyền

Khả năng kiểm soát nhiệt của hệ thống phụ thuộc vào sự phối hợp giữa bộ gia nhiệt, van điều khiển, cảm biến nhiệt độ, đường ống và bơm tuần hoàn. RY125-80-200 giữ vai trò bảo đảm dầu được vận chuyển liên tục qua các khu vực trao đổi nhiệt theo đúng yêu cầu thiết kế.

Khi lưu lượng dầu ổn định, bộ điều khiển có thể phản hồi nhiệt độ chính xác hơn. Nhiệt độ đo được tại các điểm trong hệ thống ít bị ảnh hưởng bởi hiện tượng dòng chảy gián đoạn. Nhờ đó, quá trình gia nhiệt có thể được điều chỉnh mềm hơn, giảm dao động nhiệt và hạn chế tình trạng phải gia nhiệt quá mức.

Đối với hệ thống có nhiều nhánh sử dụng nhiệt, cần cân bằng thủy lực giữa các nhánh. Bơm RY125-80-200 chỉ phát huy hiệu quả khi đường ống, van và thiết bị trao đổi nhiệt được tính toán đồng bộ, tránh để một nhánh nhận quá nhiều dầu trong khi nhánh khác thiếu lưu lượng.

Lựa chọn và lắp đặt bơm RY125-80-200

Xác định đúng điểm làm việc

Trước khi lắp đặt, cần xác định lưu lượng yêu cầu, cột áp, nhiệt độ làm việc, loại dầu truyền nhiệt và đặc tính đường ống. Điểm làm việc của bơm phải nằm trong vùng vận hành phù hợp, không nên để bơm chạy quá xa điểm hiệu suất tốt.

Lưu lượng thực tế cần tính theo công suất nhiệt của hệ thống, nhiệt dung riêng của dầu và chênh lệch nhiệt độ giữa dòng cấp và dòng hồi. Cột áp cần bao gồm tổn thất ma sát trong đường ống, tổn thất qua van, bộ gia nhiệt, thiết bị trao đổi nhiệt và các phụ kiện.

Nếu thông số hệ thống thay đổi nhiều theo từng giai đoạn sản xuất, có thể cân nhắc phương án điều chỉnh tốc độ động cơ hoặc sử dụng van điều tiết phù hợp. Tuy nhiên, việc tiết lưu quá mức trong thời gian dài có thể làm tăng nhiệt trong bơm và gây lãng phí năng lượng.

Bố trí đường ống hút và đường ống xả

Đường ống hút cần được thiết kế để giảm tối đa tổn thất áp suất. Bơm nên đặt gần bồn dầu hoặc vị trí có điều kiện hút thuận lợi. Đường ống hút không nên nhỏ hơn mức cần thiết, không tạo điểm cao dễ giữ khí và cần được đỡ chắc chắn để tải trọng đường ống không truyền lên thân bơm.

Đường ống xả phải có khả năng chịu nhiệt và chịu áp suất tương ứng. Các mối nối, mặt bích, van và gioăng cần tương thích với dầu nóng. Hệ thống nên có vị trí xả khí và xả dầu thuận tiện cho việc vận hành, bảo trì và xử lý khi cần thay dầu.

Trước khi chạy thử, toàn bộ đường ống phải được làm sạch để loại bỏ mạt kim loại, cặn hàn, bụi bẩn và vật thể lạ. Tạp chất đi vào bơm có thể làm xước phớt, kẹt cánh hoặc làm tắc các đoạn ống nhỏ trong hệ thống.

Kiểm tra chiều quay và căn chỉnh trục

Chiều quay của động cơ phải đúng với chiều quay thiết kế của bơm. Cần kiểm tra trước khi vận hành liên tục để tránh làm giảm khả năng tạo áp, gây rung hoặc làm hỏng phớt.

Đối với cấu hình bơm và động cơ ghép nối, độ đồng tâm giữa hai trục cần được kiểm tra kỹ. Sai lệch trục làm tăng tải lên ổ bi, khớp nối và phớt cơ khí. Khi hệ thống đạt nhiệt độ cao, sự giãn nở của bệ máy và đường ống có thể làm thay đổi vị trí tương đối giữa các chi tiết, do đó việc căn chỉnh phải xét đến điều kiện vận hành thực tế.

Bệ đặt bơm cần đủ cứng, phẳng và có khả năng hạn chế rung. Đường ống không được dùng thân bơm làm điểm chịu lực. Đây là nguyên tắc quan trọng để bảo vệ vỏ bơm, mặt bích và các mối nối khỏi biến dạng.

Vận hành bơm dầu truyền nhiệt RY125-80-200

Khởi động đúng trình tự

Trước khi khởi động, cần kiểm tra mức dầu, tình trạng van trên đường hút và đường xả, khả năng lưu thông của hệ thống cùng tình trạng làm kín tại các mối nối. Bơm phải được bảo đảm có dầu đi qua trước khi cấp điện cho động cơ.

Nếu dầu đang ở nhiệt độ thấp và có độ nhớt cao, cần thực hiện quy trình gia nhiệt ban đầu phù hợp với thiết kế hệ thống. Không nên tăng nhiệt đột ngột khi dòng dầu chưa tuần hoàn ổn định, vì dầu đứng yên trong vùng gia nhiệt có thể bị quá nhiệt cục bộ.

Sau khi khởi động, cần theo dõi dòng điện động cơ, áp suất hút, áp suất xả, lưu lượng, độ rung, tiếng ồn và tình trạng rò rỉ. Các thông số bất thường phải được xử lý sớm thay vì tiếp tục vận hành để tránh phát sinh hư hỏng lớn.

Duy trì điều kiện làm việc ổn định

Bơm nên vận hành trong vùng lưu lượng và cột áp phù hợp. Việc đóng van xả hoàn toàn trong thời gian dài có thể làm dầu nóng lên trong buồng bơm, gây ảnh hưởng đến phớt và các chi tiết bên trong. Khi cần điều chỉnh lưu lượng, nên sử dụng phương án điều khiển phù hợp với đặc điểm của hệ thống.

Nhiệt độ dầu cần được kiểm soát theo giới hạn của loại dầu đang sử dụng. Không nên chỉ dựa vào khả năng chịu nhiệt của bơm mà bỏ qua giới hạn nhiệt của dầu, gioăng, phớt, van và vật liệu đường ống.

Trong quá trình vận hành, nếu phát hiện tiếng kêu bất thường, rung tăng, áp suất dao động hoặc lưu lượng giảm, cần kiểm tra khả năng thiếu dầu, lọt khí, tắc đường hút, sai chiều quay, lệch trục hoặc suy giảm chất lượng dầu.

Bảo trì và xử lý sự cố

Kiểm tra định kỳ các bộ phận chịu nhiệt

Cần kiểm tra phớt cơ khí, gioăng, mặt bích, khớp nối, ổ bi và tình trạng dầu bôi trơn theo chu kỳ bảo trì. Các dấu hiệu như dầu rỉ quanh trục, nhiệt độ ổ bi tăng, tiếng ồn lớn hoặc rung bất thường thường cho thấy bơm cần được kiểm tra chuyên sâu.

Chất lượng dầu truyền nhiệt cũng ảnh hưởng trực tiếp đến bơm. Dầu bị oxy hóa, tạo cặn hoặc lẫn tạp chất có thể làm tăng độ nhớt, gây nghẽn, làm mài mòn cánh và giảm khả năng truyền nhiệt. Việc kiểm soát tình trạng dầu giúp giảm tải cho bơm và duy trì hiệu suất của toàn hệ thống.

Khi bảo trì, cần để bơm và đường ống giảm nhiệt đến mức an toàn trước khi tháo lắp. Dầu còn nóng có thể gây bỏng, đồng thời tạo áp suất trong hệ thống nếu không được cô lập và xả đúng cách.

Một số biểu hiện và nguyên nhân thường gặp

Lưu lượng giảm có thể liên quan đến đường hút bị tắc, van chưa mở đủ, dầu có độ nhớt cao, cánh bơm bị bám cặn hoặc bơm làm việc ngoài điểm thiết kế. Nếu áp suất xả thấp hơn bình thường, cần kiểm tra chiều quay, tốc độ động cơ, tình trạng cánh bơm và khả năng lọt khí ở đường hút.

Rung và tiếng ồn lớn thường xuất hiện khi bơm thiếu dầu, có bọt khí, bị xâm thực, lệch trục hoặc ổ bi xuống cấp. Không nên chỉ siết chặt chân đế để xử lý rung mà cần tìm nguyên nhân gốc trong cả phần cơ khí và thủy lực.

Rò rỉ tại phớt có thể do phớt bị mòn, lắp sai, trục bị xước, nhiệt độ vượt giới hạn hoặc bơm rung quá mức. Việc thay phớt cần đi kèm kiểm tra bề mặt trục, độ đồng tâm và điều kiện làm việc, nếu không sự cố có thể tái diễn trong thời gian ngắn.

Giá trị sử dụng của bơm RY125-80-200 trong hệ thống dầu nóng

Bơm dầu truyền nhiệt RY125-80-200 nổi bật ở khả năng đáp ứng môi trường làm việc nhiệt độ cao thông qua kết cấu tách nhiệt, cụm làm kín phù hợp và cấu hình thủy lực phục vụ tuần hoàn dầu. Khi được lựa chọn đúng điểm làm việc và lắp đặt đúng kỹ thuật, bơm có thể hỗ trợ hệ thống gia nhiệt vận hành ổn định, giảm dao động nhiệt và duy trì hiệu quả trao đổi nhiệt.

Hiệu quả của RY125-80-200 không chỉ phụ thuộc vào bản thân thiết bị mà còn phụ thuộc vào chất lượng dầu, thiết kế đường ống, điều kiện hút, phương án điều khiển và quy trình bảo trì. Một hệ thống đồng bộ sẽ giúp bơm giảm tải, hạn chế rò rỉ, giảm rung và kéo dài thời gian sử dụng.

Với định hướng chuyên dụng cho dầu nóng, RY125-80-200 là lựa chọn phù hợp cho các dây chuyền cần tuần hoàn dầu truyền nhiệt liên tục và ổn định. Trọng tâm khi sử dụng dòng bơm này là kiểm soát nhiệt, bảo đảm điều kiện hút, duy trì độ kín và vận hành trong đúng giới hạn thiết kế.

Bơm dầu truyền nhiệt RY125-80-200: cấu tạo và khả năng truyền nhiệt

Đặc điểm nhận diện model RY125-80-200

Bơm dầu truyền nhiệt RY125-80-200 thuộc nhóm bơm ly tâm chuyên dùng để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Cách ký hiệu model thường thể hiện đường kính danh nghĩa của cửa hút, cửa xả và đường kính danh nghĩa của bánh công tác. Với model RY125-80-200, cửa hút có kích thước danh nghĩa khoảng DN125, cửa xả khoảng DN80 và bánh công tác có đường kính danh nghĩa khoảng 200 mm.

Kích thước cửa hút lớn hơn cửa xả giúp bơm tiếp nhận lượng dầu nóng tương đối lớn từ đường hồi, sau đó chuyển dầu qua cửa xả với áp suất và vận tốc phù hợp để đưa đến thiết bị cần gia nhiệt. Tuy nhiên, lưu lượng, cột áp, công suất động cơ và tốc độ quay thực tế của model RY125-80-200 cần được đối chiếu theo đúng catalogue của nhà sản xuất, vì cùng một mã bơm có thể được chế tạo với các cấp công suất hoặc đường kính cánh hiệu chỉnh khác nhau.

Cấu tạo chính của bơm RY125-80-200

Thân bơm

Thân bơm là bộ phận bao quanh bánh công tác và tạo thành buồng dẫn dòng. Dầu truyền nhiệt đi vào thân bơm theo hướng hút, được bánh công tác gia tốc rồi chuyển thành áp suất trong vùng vỏ bơm.

Thân bơm thường được chế tạo từ gang chịu nhiệt, thép đúc hoặc thép hợp kim tùy theo cấp nhiệt độ và loại dầu sử dụng. Đối với hệ thống làm việc ở nhiệt độ cao, vật liệu thân bơm phải có khả năng chịu nhiệt, chịu áp lực và hạn chế biến dạng khi bơm liên tục trong thời gian dài.

Kết cấu thân bơm của dòng RY thường được thiết kế theo dạng hút dọc trục và xả hướng lên. Cách bố trí này giúp đường ống hút có dòng chảy tương đối thuận lợi, đồng thời tạo hướng xả phù hợp với hệ thống tuần hoàn dầu nóng.

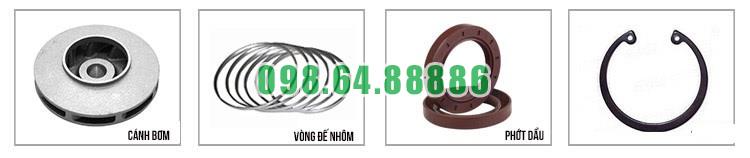

Bánh công tác

Bánh công tác là bộ phận trực tiếp tạo ra năng lượng thủy lực cho dòng dầu. Khi quay, các cánh bơm kéo dầu từ tâm bánh công tác ra mép ngoài. Vận tốc của dầu tăng lên, sau đó được chuyển đổi một phần thành áp suất trong buồng xoắn của thân bơm.

Đối với RY125-80-200, bánh công tác có đường kính danh nghĩa khoảng 200 mm. Bánh công tác thường thuộc dạng cánh kín, có nhiều cánh bố trí đều quanh tâm. Thiết kế này phù hợp với dầu truyền nhiệt có độ nhớt thay đổi theo nhiệt độ và không chứa tạp chất rắn.

Hình dạng, số lượng cánh và đường kính thực tế của bánh công tác ảnh hưởng trực tiếp đến lưu lượng, cột áp và công suất tiêu thụ. Khi cần điều chỉnh hiệu suất, nhà sản xuất có thể thay đổi đường kính cánh hoặc sử dụng phiên bản cánh hiệu chỉnh. Vì vậy, không nên chỉ căn cứ vào mã “200” để khẳng định chính xác lưu lượng hoặc cột áp nếu chưa có đường đặc tính của đúng bơm.

Trục bơm

Trục bơm truyền mô-men xoắn từ động cơ đến bánh công tác. Trục phải bảo đảm độ cứng vững khi quay ở tốc độ cao, đồng thời chịu được tác động của nhiệt độ truyền từ buồng bơm.

Vật liệu trục thường là thép carbon, thép hợp kim hoặc thép không gỉ tùy cấp bơm. Khu vực trục đi qua cụm làm kín cần được gia công chính xác để hạn chế mài mòn và giảm nguy cơ rò rỉ dầu nóng.

Trục thường được nối với động cơ bằng khớp nối đàn hồi. Khớp nối này giúp truyền công suất ổn định, đồng thời giảm ảnh hưởng của sai lệch nhỏ giữa trục bơm và trục động cơ.

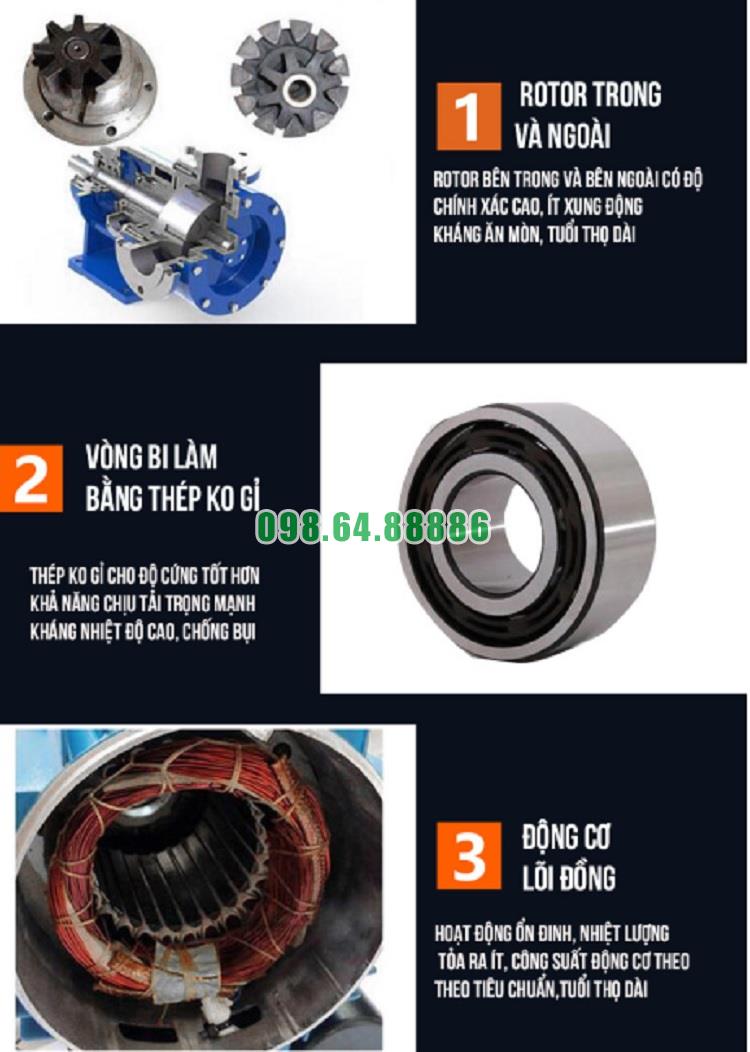

Cụm ổ bi và giá đỡ ổ trục

Cụm ổ bi có nhiệm vụ đỡ trục bơm, duy trì độ đồng tâm của bánh công tác và hạn chế rung động trong quá trình vận hành. Do bơm làm việc với dầu có nhiệt độ cao, nhiệt từ thân bơm có thể truyền dọc theo trục đến khu vực ổ bi.

Dòng bơm RY thường sử dụng kết cấu giá đỡ có khả năng tản nhiệt tự nhiên. Khoảng cách và kết cấu giữa buồng bơm với ổ trục giúp giảm nhiệt truyền trực tiếp đến chất bôi trơn và ổ bi. Một số thiết kế sử dụng ổ lăn, trong đó ổ phía bơm có thể được bôi trơn bằng dầu còn ổ phía khớp nối được bôi trơn bằng mỡ.

Ổ bi cần được kiểm tra định kỳ vì tình trạng quá nhiệt, thiếu dầu mỡ hoặc lệch tâm có thể làm tăng rung động, gây mòn phớt và làm giảm hiệu suất truyền động.

Cụm làm kín

Cụm làm kín có nhiệm vụ ngăn dầu truyền nhiệt thoát ra ngoài tại vị trí trục xuyên qua nắp bơm. Đây là bộ phận đặc biệt quan trọng vì dầu nóng có thể gây bỏng, tạo khói hoặc bắt cháy khi tiếp xúc với bề mặt có nhiệt độ cao.

Bơm dầu truyền nhiệt RY thường sử dụng sự kết hợp giữa vật liệu chèn chịu nhiệt và phớt dầu chịu nhiệt. Tùy thiết kế, cụm làm kín có thể gồm chèn kín chịu nhiệt ở phía buồng bơm và phớt dầu ở phía giá đỡ hoặc phía động cơ.

Khả năng làm kín phụ thuộc vào nhiệt độ dầu, độ nhớt, độ đồng tâm của trục, độ phẳng của bề mặt lắp ghép và tình trạng của vật liệu làm kín. Khi dầu bị rò rỉ tại trục, không nên siết chèn quá mức vì có thể làm nóng trục, tăng ma sát và gây hư hỏng cụm làm kín.

Đế bơm và khớp nối

Bơm và động cơ thường được lắp trên cùng một bệ đỡ. Đế bơm phải đủ cứng để hạn chế rung và duy trì vị trí tương đối giữa hai trục.

Khớp nối đàn hồi truyền công suất từ động cơ sang bơm, đồng thời hấp thụ một phần dao động và sai lệch nhỏ trong quá trình vận hành. Khớp nối cần được che chắn để bảo đảm an toàn cho người vận hành và ngăn bụi bẩn xâm nhập.

Khả năng truyền nhiệt của bơm RY125-80-200

Bơm tạo tuần hoàn chứ không trực tiếp gia nhiệt dầu

Bơm RY125-80-200 không phải là thiết bị trao đổi nhiệt và cũng không trực tiếp tạo ra nhiệt lượng chính cho dầu. Nhiệm vụ của bơm là duy trì dòng tuần hoàn liên tục giữa lò dầu, bộ gia nhiệt và thiết bị sử dụng nhiệt.

Trong chu trình làm việc, dầu sau khi nhận nhiệt từ lò hoặc bộ gia nhiệt sẽ được bơm đưa đến áo gia nhiệt, khuôn, trục lô, bồn phản ứng hoặc thiết bị công nghệ. Sau khi truyền nhiệt cho thiết bị, dầu nguội hơn quay trở lại đường hồi và tiếp tục được gia nhiệt. Bơm giữ cho chu trình này diễn ra ổn định.

Khả năng truyền nhiệt phụ thuộc vào lưu lượng dầu

Lượng nhiệt mà hệ thống truyền được phụ thuộc nhiều vào lưu lượng dầu qua thiết bị. Về nguyên lý, công suất nhiệt có thể được biểu diễn theo quan hệ:

Q = m × Cp × ΔT

Trong đó, Q là công suất truyền nhiệt, m là lưu lượng khối lượng của dầu, Cp là nhiệt dung riêng của dầu và ΔT là chênh lệch nhiệt độ giữa dầu vào và dầu ra khỏi thiết bị sử dụng nhiệt.

Khi RY125-80-200 duy trì được lưu lượng ổn định, dầu nóng được phân phối đều hơn qua các nhánh gia nhiệt. Điều này giúp giảm tình trạng một khu vực bị quá nhiệt trong khi khu vực khác không đạt nhiệt độ yêu cầu.

Bơm không làm tăng công suất truyền nhiệt chỉ bằng cách tăng áp suất. Nếu cột áp quá cao nhưng đường ống, van hoặc thiết bị trao đổi nhiệt không phù hợp, dòng dầu có thể bị tiết lưu, gây tăng tổn thất và làm giảm hiệu quả toàn hệ thống.

Khả năng làm việc với dầu có độ nhớt thay đổi

Dầu truyền nhiệt thường có độ nhớt cao hơn khi khởi động ở trạng thái nguội. Khi nhiệt độ tăng, độ nhớt giảm và dầu chảy dễ hơn. Sự thay đổi này ảnh hưởng trực tiếp đến tải của bơm, tổn thất đường ống và công suất động cơ.

Kết cấu bánh công tác và buồng bơm của RY125-80-200 được thiết kế để tuần hoàn dầu nóng trong điều kiện độ nhớt đã giảm. Khi khởi động hệ thống, cần tránh vận hành bơm với dầu quá nguội hoặc dầu chưa đạt trạng thái chảy phù hợp, vì tải thủy lực có thể tăng và gây quá tải động cơ.

Dầu sử dụng phải sạch, không chứa cặn rắn, hạt kim loại hoặc chất mài mòn. Tạp chất có thể làm xước bánh công tác, gây mòn thân bơm và làm hỏng cụm làm kín.

Khả năng duy trì nhiệt độ ổn định

Sự ổn định nhiệt của hệ thống phụ thuộc vào ba yếu tố chính: lưu lượng tuần hoàn, nhiệt độ dầu và mức tổn thất nhiệt trên đường ống. RY125-80-200 góp phần duy trì nhiệt độ ổn định bằng cách giữ cho dầu chuyển động liên tục, hạn chế thời gian dầu lưu lại quá lâu trong vùng gia nhiệt cục bộ.

Khi lưu lượng bị thiếu, dầu có thể hấp thụ quá nhiều nhiệt tại một vị trí, làm tăng nhiệt độ cục bộ và thúc đẩy quá trình lão hóa dầu. Khi lưu lượng quá lớn so với thiết kế thiết bị, tổn thất áp suất và công suất động cơ tăng, nhưng lượng nhiệt truyền thêm chưa chắc tăng tương ứng.

Hiệu quả thực tế vì vậy phải được đánh giá theo quan hệ giữa lưu lượng, cột áp, nhiệt độ dầu và trở lực của toàn bộ mạch tuần hoàn, không chỉ dựa vào công suất động cơ của bơm.

Những yếu tố quyết định hiệu quả truyền nhiệt

Nhiệt độ làm việc của dầu

Mỗi loại dầu truyền nhiệt có giới hạn nhiệt độ sử dụng khác nhau. Vận hành vượt quá giới hạn sẽ làm dầu nhanh oxy hóa, tạo cặn carbon và tăng nguy cơ rò rỉ hoặc cháy. Nhiệt độ cho phép của bơm cũng phụ thuộc vào vật liệu thân bơm, vật liệu cánh, loại phớt và kết cấu giá đỡ.

Thông số nhiệt độ tối đa của RY125-80-200 cần được xác nhận theo đúng cấu hình sản phẩm. Không nên lấy nhiệt độ công bố của một dòng RY khác để áp dụng trực tiếp cho model này.

Tổn thất trên đường ống

Đường ống quá nhỏ, nhiều co nối, van bị nghẹt hoặc bộ lọc bẩn sẽ làm tăng trở lực. Khi đó, lưu lượng thực tế qua thiết bị gia nhiệt giảm dù bơm vẫn đang quay bình thường.

Đường hút cần được bố trí ngắn, ít đoạn uốn và không để xuất hiện điểm cao gây tích khí. Dầu truyền nhiệt có thể tạo bọt hoặc sinh khí khi bị quá nhiệt, làm giảm khả năng hút và gây rung cho bơm.

Tình trạng dầu truyền nhiệt

Dầu bị oxy hóa hoặc lẫn cặn sẽ có độ nhớt và tính chất truyền nhiệt thay đổi. Cặn dầu có thể bám trên thành ống, làm giảm tiết diện dòng chảy và tạo lớp cách nhiệt không mong muốn trên bề mặt trao đổi nhiệt.

Do đó, hiệu quả của RY125-80-200 không chỉ phụ thuộc vào cơ khí của bơm mà còn phụ thuộc vào chất lượng dầu, độ sạch của đường ống và chế độ bảo dưỡng toàn hệ thống.

Bơm dầu truyền nhiệt RY125-80-200 là bơm ly tâm trục ngang dùng để tuần hoàn dầu nóng trong mạch truyền nhiệt. Cấu tạo trọng tâm gồm thân bơm, bánh công tác đường kính danh nghĩa khoảng 200 mm, trục bơm, ổ bi, cụm làm kín, giá đỡ và khớp nối đàn hồi.

Khả năng truyền nhiệt của bơm thể hiện ở việc duy trì lưu lượng và áp suất cần thiết để dầu liên tục đi qua lò gia nhiệt và thiết bị sử dụng nhiệt. Bơm không trực tiếp tạo nhiệt mà giúp phân phối nhiệt đều, rút ngắn thời gian trao đổi nhiệt và duy trì nhiệt độ ổn định trong dây chuyền.

Muốn RY125-80-200 đạt hiệu quả cao, cần lựa chọn đúng loại dầu, bảo đảm dầu không có cặn rắn, kiểm soát nhiệt độ khởi động, giữ đường hút thông thoáng và đối chiếu chính xác đường đặc tính của bơm với trở lực thực tế của hệ thống.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

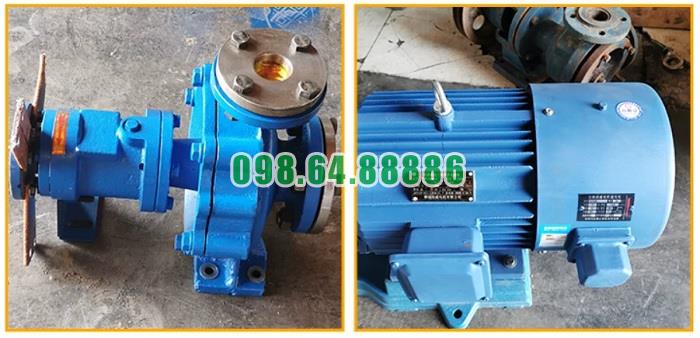

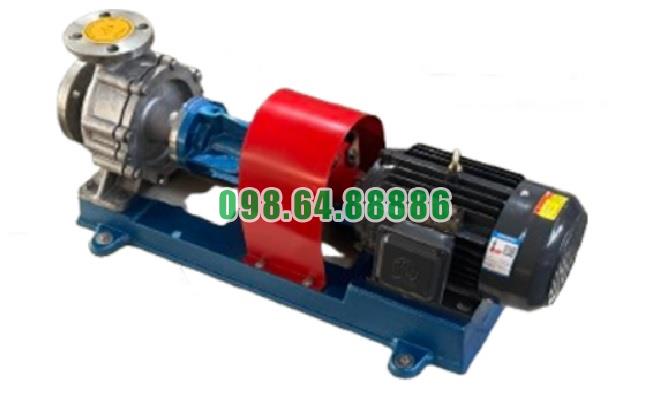

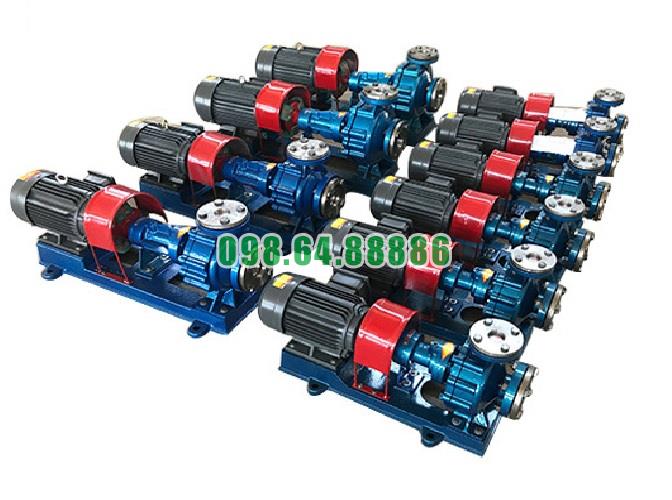

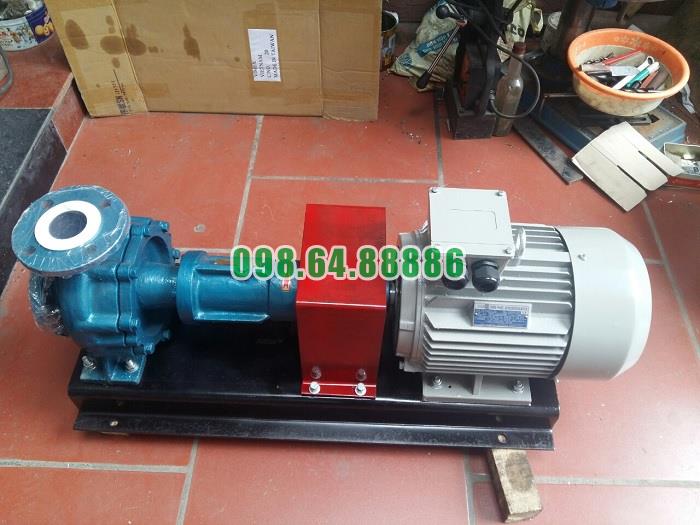

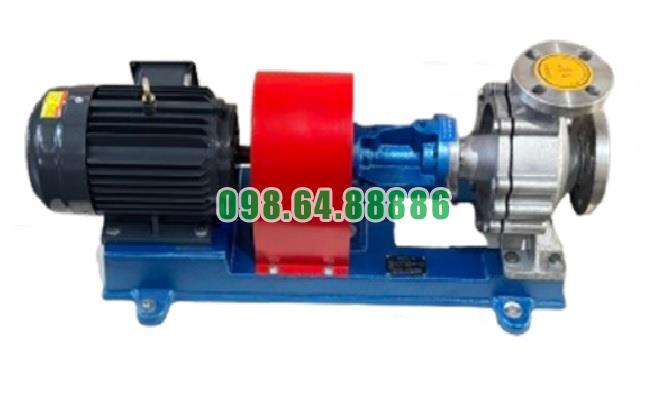

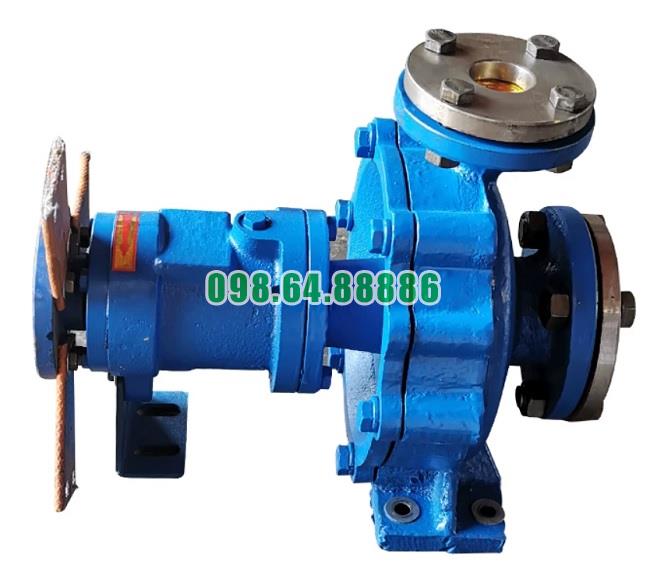

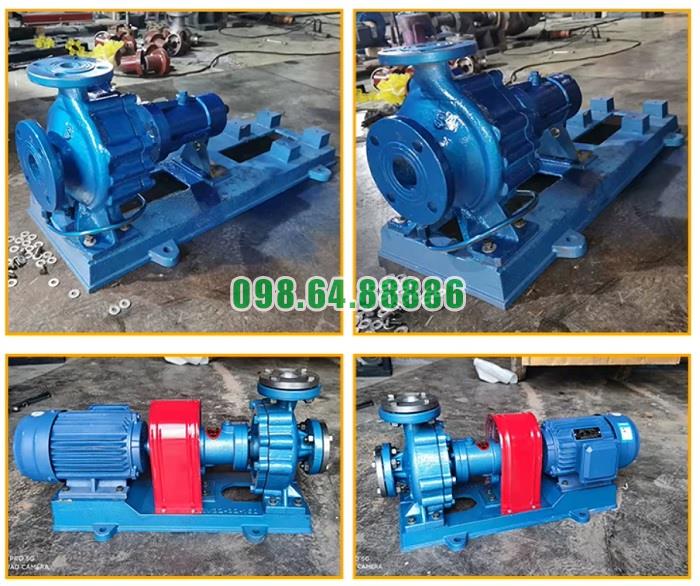

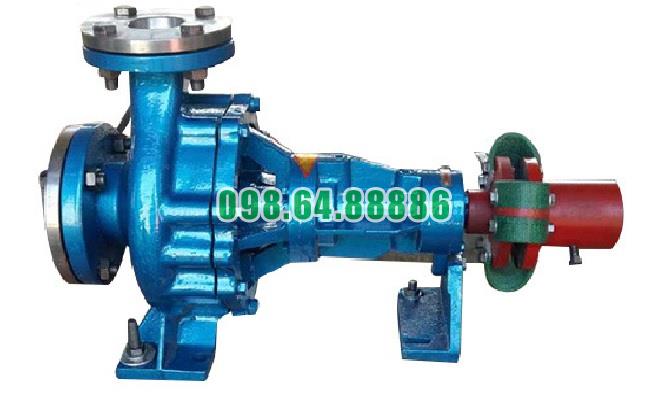

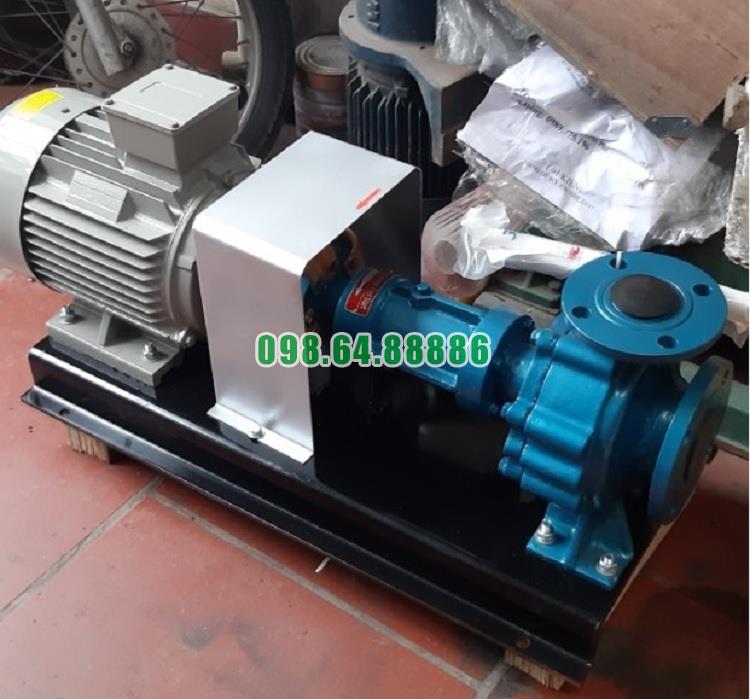

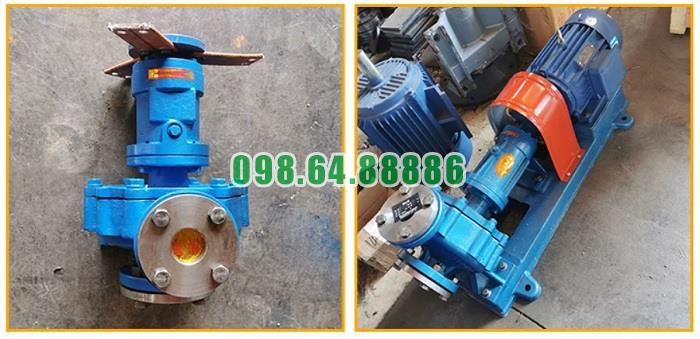

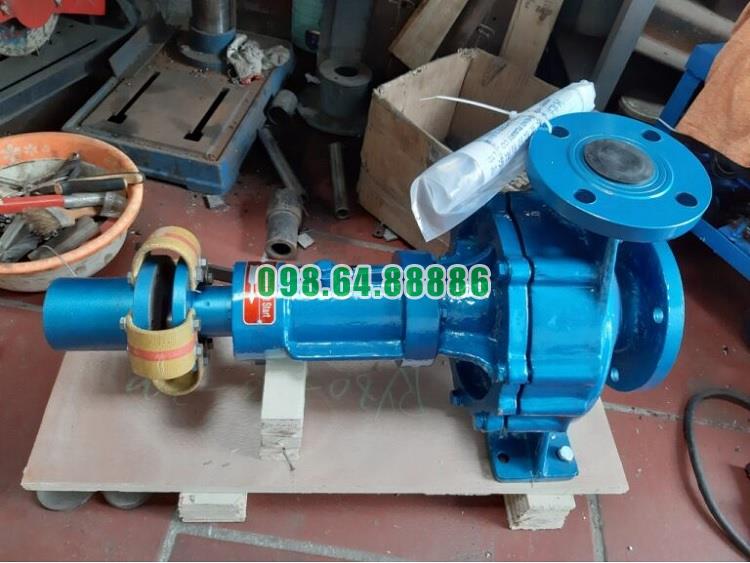

Hình ảnh thực tế bơm dầu truyền nhiệt RY
