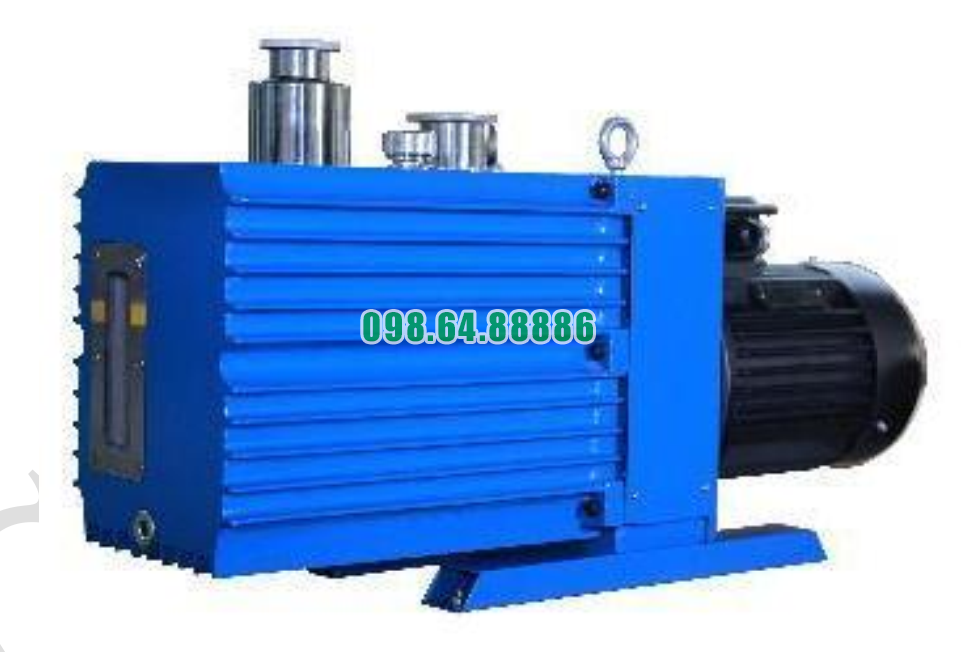

Bơm hút chân không 2XZ-25C thuộc dòng bơm chân không cánh gạt hai cấp (Two-stage Rotary Vane Vacuum Pump). Thiết kế bên trong của bơm gồm nhiều bộ phận cơ khí chính xác, phối hợp chặt chẽ nhằm tạo ra độ chân không sâu, ổn định và vận hành bền bỉ. Dưới đây là cấu tạo chi tiết bên trong.
Bơm 2XZ-25C có hai cấp bơm nối tiếp:
Cấp 1 (Sơ cấp): hút khí ban đầu từ hệ thống.
Cấp 2 (Tăng áp): hút tiếp lượng khí còn lại, tạo chân không sâu hơn.
Thiết kế hai cấp giúp bơm đạt áp suất cuối thấp, phù hợp cho các ứng dụng cần chân không sâu như máy chưng cất quay, sấy chân không, lọc chân không.
Là trục quay được lắp lệch tâm so với stato.
Gia công từ thép hợp kim bền, làm việc ở tốc độ cao.
Khi quay, rotor tạo ra các khoang không khí có thể tích thay đổi để thực hiện quá trình hút – nén – xả khí.
Là buồng hình trụ hoặc elip bao quanh rotor.
Stato tạo không gian vận hành cho cánh gạt và rotor.
Độ nhẵn và độ chính xác của stato quyết định hiệu suất và độ sâu chân không.
Được đặt trong các rãnh trên rotor, tự trượt ra vào nhờ lực ly tâm.
Vật liệu thường là graphite composite, chịu mài mòn cao.
Cánh gạt ép sát vào thành stato để tạo khoang kín, thực hiện quá trình hút và nén khí.
Đây là chi tiết ảnh hưởng lớn nhất đến hiệu suất bơm.
Van hút: mở khi buồng bơm có áp suất thấp hơn khí đầu vào.
Van xả: dạng lá thép đàn hồi, cho phép khí đã nén thoát ra ngoài.
Hệ van đảm bảo dòng khí di chuyển một chiều, không bị tràn ngược.
Bên trong bơm có:
Khoang chứa dầu
Đường dẫn dầu
Lọc tách dầu (tùy phiên bản)
Cửa châm dầu và xả dầu
Dầu chân không có nhiệm vụ:
Làm kín khe hở giữa rotor, cánh gạt và stato
Bôi trơn các bộ phận chuyển động
Làm mát buồng bơm
Chống oxy hóa và hạn chế ăn mòn do hơi dung môi
Dầu là yếu tố quyết định hiệu suất và độ bền của bơm.
Nối từ động cơ sang rotor.
Truyền mô-men xoắn giúp rotor quay liên tục.
Thường dùng khớp nối đàn hồi để giảm rung và tăng độ bền.
Đặt ở hai đầu trục rotor.
Giúp trục quay mượt, giảm ma sát và hạn chế tiếng ồn.
Được bôi trơn bằng dầu hoặc mỡ chịu nhiệt.
Làm bằng gang hoặc thép hợp kim chắc chắn.
Bao bọc toàn bộ bộ phận bên trong.
Tích hợp các kênh dầu, khoang bơm và đường khí.
Vỏ bơm được thiết kế để giảm rung và tăng độ ổn định.
Các khe thoát nhiệt bố trí quanh thân bơm.
Kết hợp quạt gió từ động cơ để làm mát gián tiếp.
Giúp duy trì nhiệt độ ổn định khi vận hành liên tục.
Cấu tạo bên trong của bơm hút chân không 2XZ-25C gồm rotor, stato, cánh gạt, buồng bơm hai cấp, hệ thống dầu chân không, vòng bi, van hút – xả, trục truyền động và vỏ bơm. Tất cả các bộ phận phối hợp đồng bộ giúp bơm đạt độ chân không sâu, hoạt động mạnh mẽ và bền bỉ trong nhiều ứng dụng như máy chưng cất quay, sấy chân không, lọc chân không và các quy trình trong phòng thí nghiệm.
Bơm hút chân không cánh gạt 2XZ-25C không chỉ được ứng dụng rộng rãi trong các phòng thí nghiệm mà còn được đánh giá cao trong lĩnh vực công nghiệp, nơi yêu cầu thiết bị có công suất lớn, độ ổn định cao và khả năng vận hành liên tục. Nhờ thiết kế bền bỉ, lực hút mạnh và độ chân không sâu, model 2XZ-25C đáp ứng tốt nhiều quy trình sản xuất đòi hỏi môi trường chân không.
Bơm 2XZ-25C thường trang bị động cơ:
Công suất từ 0.55 kW đến 1.1 kW tùy phiên bản
Mô-men xoắn lớn
Truyền động trực tiếp giúp giảm thất thoát năng lượng
Khả năng vận hành mạnh mẽ cho phép bơm chạy liên tục trong dây chuyền sản xuất.
Lưu lượng hút trung bình:
25 L/min
Đảm bảo tạo chân không nhanh trong các hệ thống thể tích trung bình
Tốc độ hút nhanh là yếu tố quan trọng trong công nghiệp cần hiệu suất cao.
Độ chân không tối đa mà bơm có thể đạt:
Khoảng 0.1 – 0.3 Pa
Nhiều ngành công nghiệp cần độ chân không sâu để:
Sấy khô
Khử khí
Đúc nhựa
Chạy thử thiết bị chân không
2XZ-25C hoàn toàn đáp ứng được tiêu chuẩn này.
Vỏ bơm làm bằng:
Thép hợp kim
Gang chịu lực
Buồng bơm gia công chính xác giúp:
Hoạt động ổn định
Ít rung
Giảm tiếng ồn
Cánh gạt bằng composite hoặc graphite:
Chịu ma sát mạnh
Không dễ gãy khi hoạt động liên tục
Đây là yếu tố quan trọng khi bơm phải chạy trong môi trường công nghiệp.
Dầu có tác dụng:
Làm kín
Bôi trơn
Giảm ma sát
Làm mát
Giúp bơm duy trì hiệu suất cao ngay cả khi chạy nhiều giờ.
2XZ-25C được thiết kế để hỗ trợ:
Chạy liên tục trong thời gian dài
Nhiệt độ vận hành ổn định
Có bảo vệ quá nhiệt ở động cơ
Đáp ứng yêu cầu các dây chuyền công nghiệp không được gián đoạn.
Trong công nghiệp, bơm có thể tiếp xúc hơi:
Dung môi
Hóa chất
Chất tẩy rửa
Hơi ẩm
Nhờ vật liệu bền và dầu bơm ổn định, bơm có khả năng chống ăn mòn tốt và duy trì tuổi thọ lâu dài.
Bơm dễ tháo lắp và bảo dưỡng:
Thay dầu nhanh
Vệ sinh đơn giản
Phụ tùng như cánh gạt, phớt, vòng bi có sẵn
Chi phí vận hành thấp là điểm cộng trong công nghiệp.
Bơm 2XZ-25C được sử dụng rộng rãi trong các lĩnh vực:
Sản xuất linh kiện
Sấy khô bo mạch
Hút khí trong buồng thử nghiệm
Sấy thăng hoa
Cô đặc chân không
Đóng gói chân không
Ép chân không
Khử khí trong quá trình đúc nhựa
Tách chiết
Hỗ trợ các phản ứng cần môi trường chân không
Hỗ trợ máy CNC
Hút dầu và hơi kim loại trong buồng kín
Bơm hút chân không 2XZ-25C là lựa chọn tối ưu cho nhu cầu công nghiệp nhờ công suất lớn, độ chân không sâu, độ bền cao và vận hành ổn định trong thời gian dài. Thiết bị phù hợp cho nhiều lĩnh vực từ dược phẩm, nhựa, điện tử cho đến đóng gói và xử lý hóa chất. Với chi phí đầu tư hợp lý và hiệu suất mạnh mẽ, 2XZ-25C là model đáp ứng tốt cả nhu cầu phòng thí nghiệm lẫn các dây chuyền sản xuất công nghiệp.
