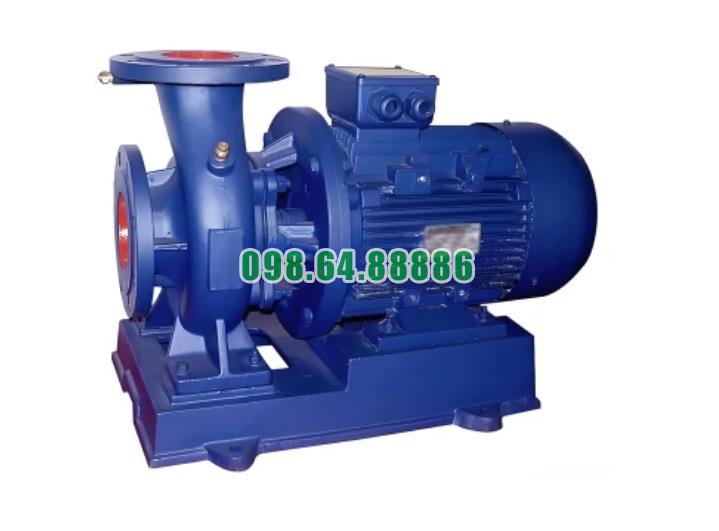

Bán bơm nước trục ngang mã SLW80-ISW80-100-I động cơ 5.5 kw

Tải báo giá
• Mã SP
: SLW80-ISW80-100-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 70 - 130 m3/h hoặc 19.4 - 36.1 L/s, đẩy cao từ 11 - 14m, năng xuất 66 - 76%, động cơ 5.5 kw, tốc độ quay 2900 r/min, độ hút sâu 4.5 m, khối lượng 110 kg
Đang xử lý...


Thông tin sản phẩm

Nguyên lý vận hành của bơm nước trục ngang  mã SLW80-ISW80-100-I động cơ 5.5 kw

Nguyên lý vận hành của bơm nước ly tâm trục ngang SLW80-ISW80-100-I với động cơ 5.5 kW dựa trên nguyên tắc tạo ra lực ly tâm để đẩy chất lỏng từ khu vực áp suất thấp (đầu hút) đến khu vực áp suất cao (đầu đẩy). Dưới đây là chi tiết về nguyên lý hoạt động của bơm này:

1. Nguyên lý tạo lực ly tâm:

  • Khi động cơ của bơm hoạt động, nó truyền động năng đến trục bơm, làm cho cánh bơm quay với tốc độ cao. Cánh bơm được thiết kế dạng cong hoặc kín, quay trong một buồng bơm (thân bơm) để tạo ra lực ly tâm.
  • Chất lỏng (thường là nước) đi vào bơm từ đầu hút ở trung tâm của cánh bơm (nơi có áp suất thấp). Do cánh bơm quay với tốc độ cao, nước bị đẩy ra ngoài từ tâm cánh bơm đến mép ngoài cánh bơm nhờ lực ly tâm.
  • Quá trình này làm cho chất lỏng di chuyển từ vùng áp suất thấp (tâm cánh bơm) đến vùng áp suất cao (rìa cánh bơm), tạo ra một dòng chảy liên tục từ đầu hút đến đầu đẩy.

2. Tăng áp suất và lưu lượng:

  • Khi nước bị đẩy ra ngoài cánh bơm, nó di chuyển với tốc độ cao và được tăng áp suất trong quá trình này. Điều này giúp bơm có thể đẩy nước qua đầu đẩy với áp suất và lưu lượng lớn.
  • Bơm SLW80-ISW80-100-I có khả năng đạt lưu lượng tối đa 130 m³/h và đẩy nước lên cao 14m, nhờ lực ly tâm mạnh mẽ từ cánh bơm và tốc độ quay cao của động cơ 5.5 kW.

3. Quá trình hút nước:

  • Ở phía đầu hút, cánh bơm quay tạo ra vùng áp suất thấp tại trung tâm, nơi nước từ nguồn (bể chứa, giếng, hoặc hồ) được hút vào bơm.
  • Bơm SLW80-ISW80-100-I có thể hút nước từ độ sâu tối đa 4.5m, giúp nó hoạt động tốt ngay cả khi nguồn nước nằm ở dưới mức bơm. Điều này phù hợp cho các ứng dụng yêu cầu hút nước từ độ sâu tương đối.

4. Chu kỳ hoạt động liên tục:

  • Khi động cơ hoạt động, cánh bơm quay liên tục, giúp tạo ra dòng chảy không ngừng từ đầu hút đến đầu đẩy. Quá trình hút và đẩy nước diễn ra đồng thời, đảm bảo bơm hoạt động liên tục mà không cần gián đoạn.
  • Lực ly tâm sinh ra từ cánh bơm giúp duy trì áp suất và lưu lượng lớn trong suốt thời gian vận hành.

5. Điều chỉnh lưu lượng và áp suất linh hoạt:

  • Bơm ly tâm trục ngang như SLW80-ISW80-100-I có thể điều chỉnh lưu lượng và áp suất bằng cách thay đổi tốc độ quay của động cơ. Điều này có thể thực hiện thông qua biến tần (VFD - Variable Frequency Drive), cho phép điều chỉnh tốc độ quay của cánh bơm, từ đó thay đổi lưu lượng và áp suất theo nhu cầu cụ thể của hệ thống.
  • Tính linh hoạt này giúp bơm có thể thích ứng với nhiều yêu cầu khác nhau, từ cấp nước với lưu lượng lớn đến các ứng dụng yêu cầu áp suất cao.

6. Tính năng tự mồi và mồi bơm:

  • Bơm ly tâm trục ngang thường cần mồi bơm trước khi hoạt động, tức là phải đảm bảo buồng bơm đầy nước trước khi vận hành để tránh hiện tượng bơm bị khô, gây hư hỏng các bộ phận bên trong.
  • Một khi buồng bơm đã được mồi và động cơ hoạt động, quá trình hút và đẩy nước diễn ra tự động và liên tục.

7. Ngăn ngừa rò rỉ và bảo vệ động cơ:

  • Phớt cơ khí (Mechanical Seal) đóng vai trò quan trọng trong việc ngăn ngừa rò rỉ nước dọc theo trục bơm. Phớt cơ khí đảm bảo nước không bị rò rỉ ra ngoài, đồng thời bảo vệ trục bơm và các bộ phận bên trong khỏi bị ăn mòn.
  • Động cơ của bơm thường được trang bị các thiết bị bảo vệ quá tải và quá nhiệt, giúp bảo vệ bơm khỏi các sự cố do hoạt động quá tải hoặc khi bơm hoạt động trong điều kiện khắc nghiệt.

Nguyên lý vận hành của bơm nước ly tâm trục ngang SLW80-ISW80-100-I dựa trên lực ly tâm để hút nước từ đầu hút và đẩy nước qua đầu đẩy với áp suất cao. Với động cơ 5.5 kW, bơm có khả năng đạt lưu lượng lớn và đẩy nước lên cao, thích hợp cho nhiều ứng dụng khác nhau trong công nghiệp và dân dụng. Bơm hoạt động ổn định và hiệu quả nhờ vào thiết kế tối ưu và tính năng điều chỉnh linh hoạt, đảm bảo đáp ứng nhu cầu cấp nước và xử lý nước trong các hệ thống yêu cầu khắt khe

Lời khuyên khi lắp đặt và sử dụng bơm nước trục ngang  mã SLW80-ISW80-100-I động cơ 5.5 kw

Khi lắp đặt và sử dụng bơm nước ly tâm trục ngang SLW80-ISW80-100-I với động cơ 5.5 kW, có một số lời khuyên quan trọng giúp đảm bảo hiệu quả hoạt động và độ bền của bơm. Dưới đây là các lời khuyên cần lưu ý trong quá trình lắp đặt và vận hành:

1. Lời khuyên khi lắp đặt

  • Lựa chọn vị trí lắp đặt phù hợp:

    • Bơm nên được lắp đặt ở vị trí khô ráo, thông thoáng và dễ tiếp cận để thuận tiện cho việc kiểm tra, bảo dưỡng.
    • Tránh lắp bơm ở những nơi có độ ẩm cao hoặc tiếp xúc trực tiếp với mưa nắng, điều này có thể gây ảnh hưởng đến tuổi thọ của động cơ và hệ thống điện.
    • Đảm bảo mặt sàn lắp đặt bơm vững chắc, bằng phẳng để tránh rung lắc trong quá trình vận hành, gây mòn các bộ phận cơ khí.
  • Căn chỉnh đúng trục bơm:

    • Khi lắp đặt, cần kiểm tra và căn chỉnh trục bơm sao cho chính xác, đảm bảo trục và cánh quạt được lắp thẳng hàng. Nếu trục bơm lệch hoặc không cân bằng, sẽ gây rung lắc và có thể làm hỏng vòng bi, trục hoặc cánh bơm.
    • Đảm bảo cánh bơm không chạm vào vỏ bơm hoặc các bộ phận khác để tránh ma sát gây hỏng hóc.
  • Lắp đặt hệ thống ống hút và xả đúng cách:

    • Đường ống hút cần phải ngắn và thẳng nhất có thể để giảm thiểu tổn thất áp suất và tăng hiệu suất của bơm. Tránh sử dụng quá nhiều khớp nối hoặc đoạn ống gấp khúc.
    • Đảm bảo đường ống xả có kích thước phù hợp với lưu lượng và áp suất của bơm để tránh tạo ra lực cản không cần thiết trong hệ thống, làm giảm hiệu suất của bơm.
    • Lắp đặt van một chiều và van xả để điều khiển lưu lượng nước và ngăn ngừa nước chảy ngược lại bơm khi ngừng vận hành.
  • Lắp đặt hệ thống van điều chỉnh:

    • Van xả nên được lắp đặt trên đường ống xả để điều chỉnh lưu lượng nước và áp suất trong quá trình vận hành.
    • Trước khi khởi động bơm, cần đóng van xả để tránh hiện tượng quá tải khi khởi động. Sau đó mở từ từ van xả khi bơm đã hoạt động ổn định.

2. Lời khuyên khi vận hành

  • Mồi nước trước khi khởi động:

    • Bơm ly tâm SLW80-ISW80-100-I cần được mồi đầy nước trong buồng bơm trước khi khởi động để tránh hiện tượng "chạy khô”. Chạy khô có thể làm hỏng cánh bơm và các bộ phận quay, gây mất hiệu suất và hư hỏng nặng.
  • Kiểm tra dòng điện và nhiệt độ:

    • Trong quá trình vận hành, luôn giám sát dòng điện tiêu thụ và nhiệt độ của động cơ. Nếu phát hiện dòng điện tiêu thụ quá cao hoặc động cơ quá nóng, cần dừng bơm ngay lập tức để kiểm tra và khắc phục.
    • Lắp đặt các thiết bị bảo vệ như rơ-le nhiệt, cầu dao để ngắt nguồn điện trong trường hợp động cơ bị quá tải hoặc có sự cố.
  • Vận hành trong phạm vi thông số kỹ thuật:

    • Bơm nên được vận hành trong dải thông số thiết kế (lưu lượng, áp suất, công suất) để đảm bảo hiệu quả cao nhất và tránh làm hỏng bơm. Không nên để bơm hoạt động quá tải hoặc vượt quá áp suất thiết kế.
    • Lưu lượng tối đa của bơm là 130 m³/h, do đó cần điều chỉnh van xả để không vượt quá mức này. Nếu bơm hoạt động ngoài dải lưu lượng thiết kế, có thể dẫn đến hỏng cánh bơm hoặc hiện tượng xâm thực.
  • Giám sát các dấu hiệu bất thường:

    • Luôn lắng nghe âm thanh từ bơm và kiểm tra các rung động khi vận hành. Nếu có dấu hiệu tiếng ồn lớn, rung lắc mạnh, hoặc có mùi cháy, cần dừng bơm ngay lập tức để kiểm tra.
    • Nếu phát hiện bơm bị rò rỉ nước hoặc rung lắc quá mức, cần kiểm tra các mối nối, phớt trục và cánh bơm để phát hiện và sửa chữa kịp thời

Điều kiện làm việc bơm nước trục ngang  mã SLW80-ISW80-100-I động cơ 5.5 kw


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

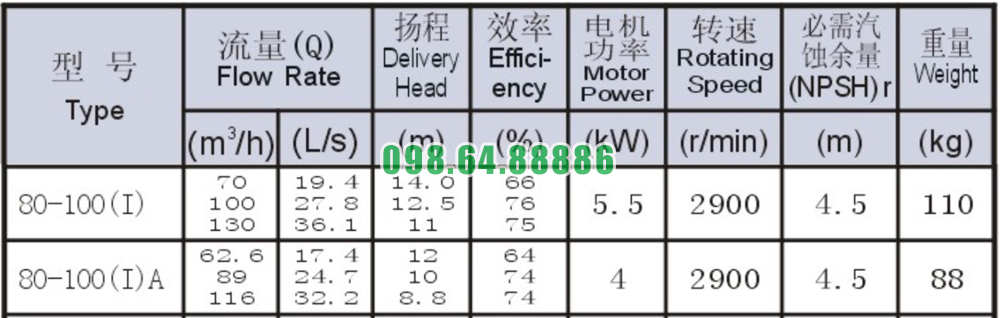

Bảng thông số kỹ thuật bơm nước trục ngang  mã SLW80-ISW80-100-I động cơ 5.5 kw

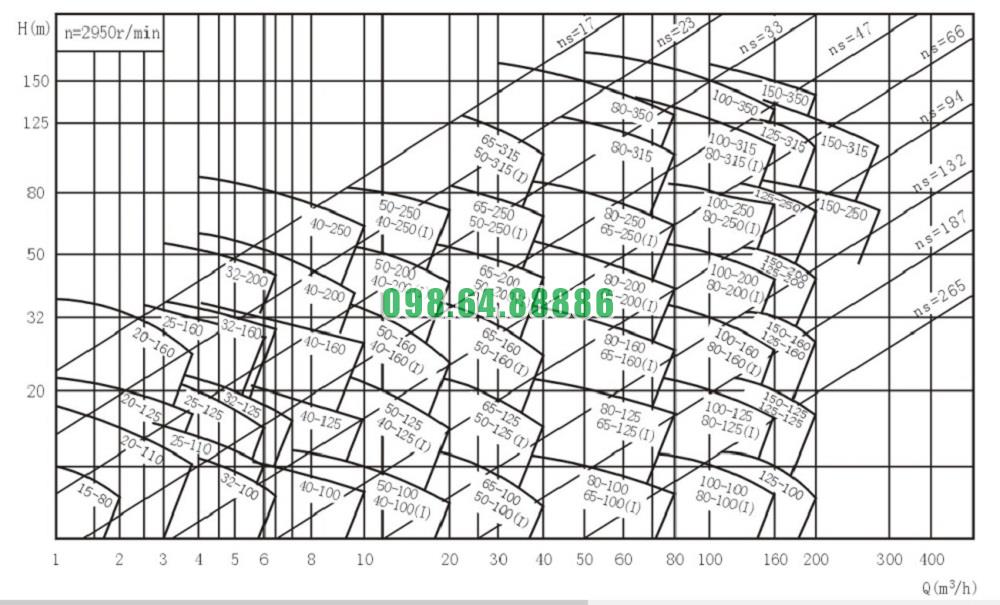

Đường cong hiệu suất bơm nước trục ngang  mã SLW80-ISW80-100-I động cơ 5.5 kw

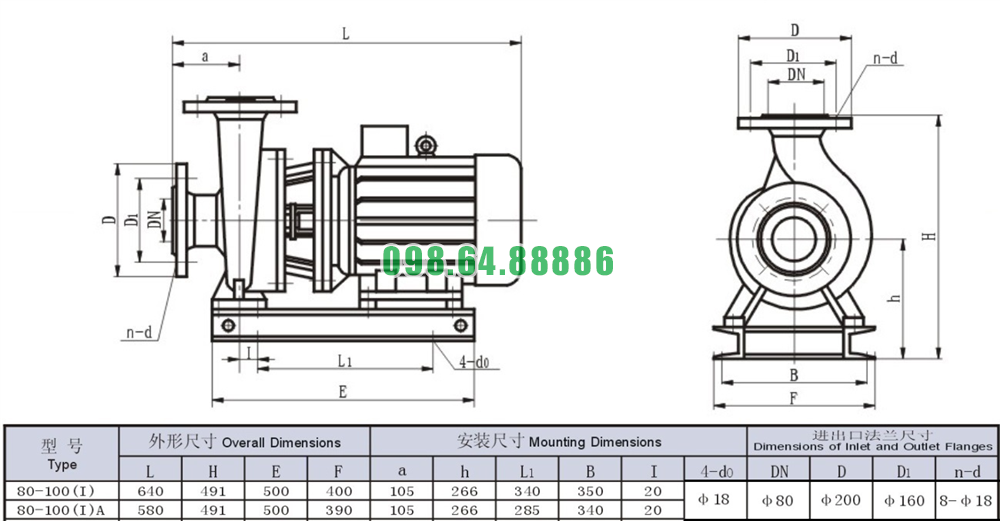

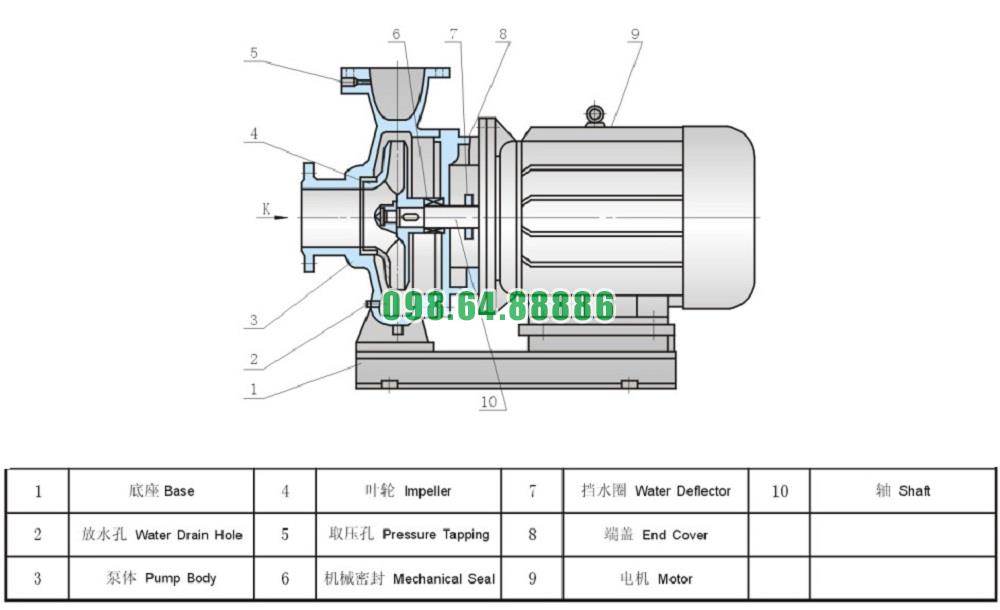

Bản vẽ cấu tạo và kích thước bơm nước trục ngang  mã SLW80-ISW80-100-I động cơ 5.5 kw
