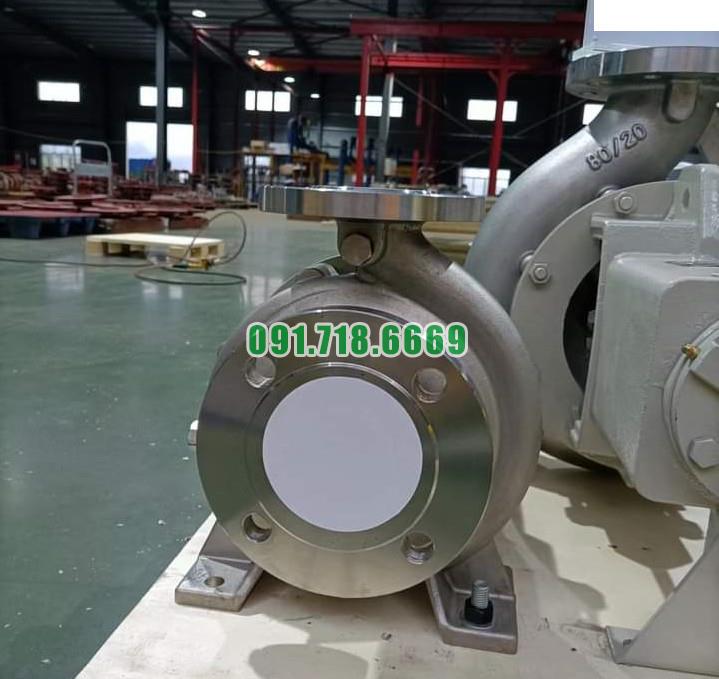

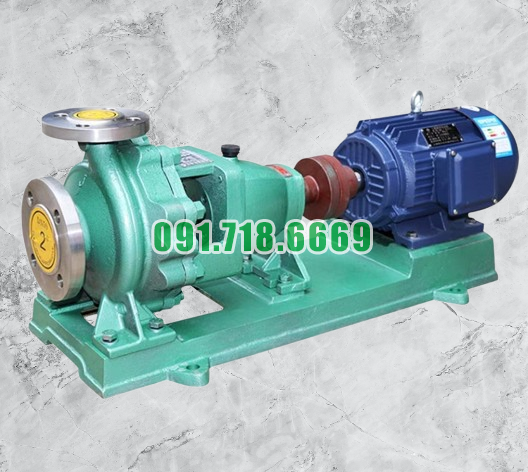

Cấu tạo chung của bơm nước cánh hở công nghiệp model IHK150-125-250
Thân bơm (Pump Casing): Thường được làm từ vật liệu inox 304, chịu lực và chống ăn mòn tốt. Thân bơm chứa và dẫn hướng chất lỏng vào và ra khỏi bơm.
Cánh bơm (Impeller): Là bộ phận quan trọng nhất, có nhiệm vụ tạo ra lực ly tâm để bơm chất lỏng. Cánh bơm hở giúp xử lý các chất lỏng chứa tạp chất mà không bị tắc nghẽn.
Trục bơm (Pump Shaft): Kết nối động cơ và cánh bơm, truyền lực từ động cơ đến cánh bơm để tạo ra chuyển động quay.
Vòng bi (Bearings): Hỗ trợ trục bơm và giảm ma sát, giúp trục bơm quay trơn tru và ổn định.
Phớt cơ khí (Mechanical Seal): Được sử dụng để ngăn chặn rò rỉ chất lỏng dọc theo trục bơm. Phớt cơ khí đảm bảo bơm hoạt động hiệu quả và không bị rò rỉ.
Động cơ điện (Electric Motor): Động cơ công suất 18.5 kW cung cấp năng lượng để vận hành bơm. Động cơ thường hoạt động ở điện áp 380V, phù hợp với các ứng dụng công nghiệp.
Cửa hút (Suction Port): Là nơi chất lỏng được hút vào bơm. Cửa hút thường có kích thước Dn125 để đảm bảo lưu lượng lớn.
Cửa xả (Discharge Port): Là nơi chất lỏng được bơm ra. Cửa xả cũng có kích thước Dn125 để duy trì lưu lượng và áp suất ổn định.
Chân đế (Pump Base): Giữ cố định bơm và động cơ, đảm bảo máy bơm đứng vững và không bị rung lắc khi hoạt động.
Hệ thống làm mát (Cooling System): Một số máy bơm có hệ thống làm mát để giữ nhiệt độ của động cơ và các bộ phận khác ở mức ổn định, ngăn ngừa quá nhiệt.
Ống dẫn (Piping Connections): Kết nối bơm với hệ thống ống dẫn để dẫn chất lỏng vào và ra khỏi bơm.
Cấu tạo này giúp máy bơm nước cánh hở IHK150-125-250 vận hành hiệu quả, bền bỉ và phù hợp với nhiều ứng dụng công nghiệp khác nhau.

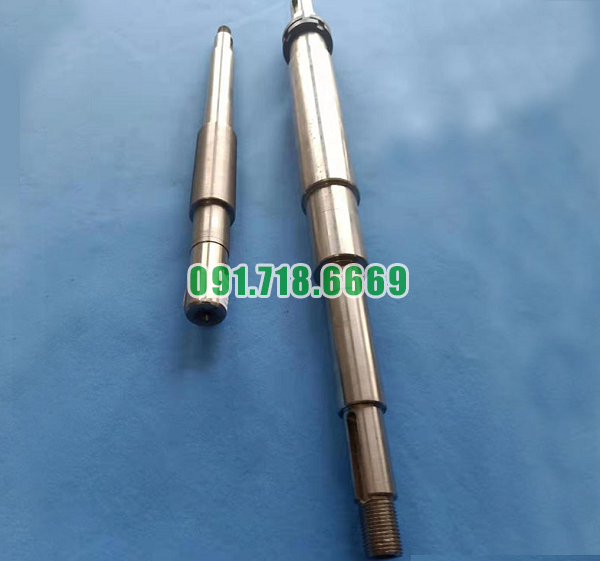

Trục bơm nước cánh hở công nghiệp model IHK150-125-250 có vai trò
Trục bơm trong máy bơm nước ly tâm cánh hở công nghiệp model IHK150-125-250 đóng vai trò quan trọng trong hoạt động của máy bơm. Dưới đây là những vai trò chính của trục bơm:
Truyền lực từ động cơ: Trục bơm truyền lực từ động cơ đến cánh bơm, giúp cánh bơm quay và tạo ra áp lực để đẩy nước qua hệ thống ống dẫn.
Hỗ trợ cánh bơm: Trục bơm giữ cánh bơm ở vị trí cố định và đảm bảo cánh bơm quay đúng cách. Điều này rất quan trọng để duy trì hiệu suất bơm và đảm bảo lưu lượng nước ổn định.
Đảm bảo sự ổn định của hệ thống: Trục bơm cần phải được cân bằng tốt để giảm thiểu rung động và tiếng ồn, giúp máy bơm hoạt động mượt mà và kéo dài tuổi thọ của các bộ phận khác.
Chịu lực tải: Trục bơm phải chịu được lực tải từ cả động cơ và cánh bơm, bao gồm cả lực đẩy thủy lực và các lực tác động từ dòng chảy của chất lỏng.
Kết nối với các bộ phận khác: Trục bơm thường có các khớp nối với các bộ phận khác của máy bơm như vòng bi, phớt chặn, và các bộ phận làm kín khác. Việc này giúp đảm bảo hệ thống bơm hoạt động kín và hiệu quả.
Trục bơm là một trong những bộ phận quan trọng nhất trong máy bơm nước ly tâm. Nếu trục bơm bị hỏng hoặc không hoạt động đúng cách, máy bơm sẽ không thể hoạt động hiệu quả và có thể gây ra nhiều vấn đề khác nhau trong hệ thống bơm.

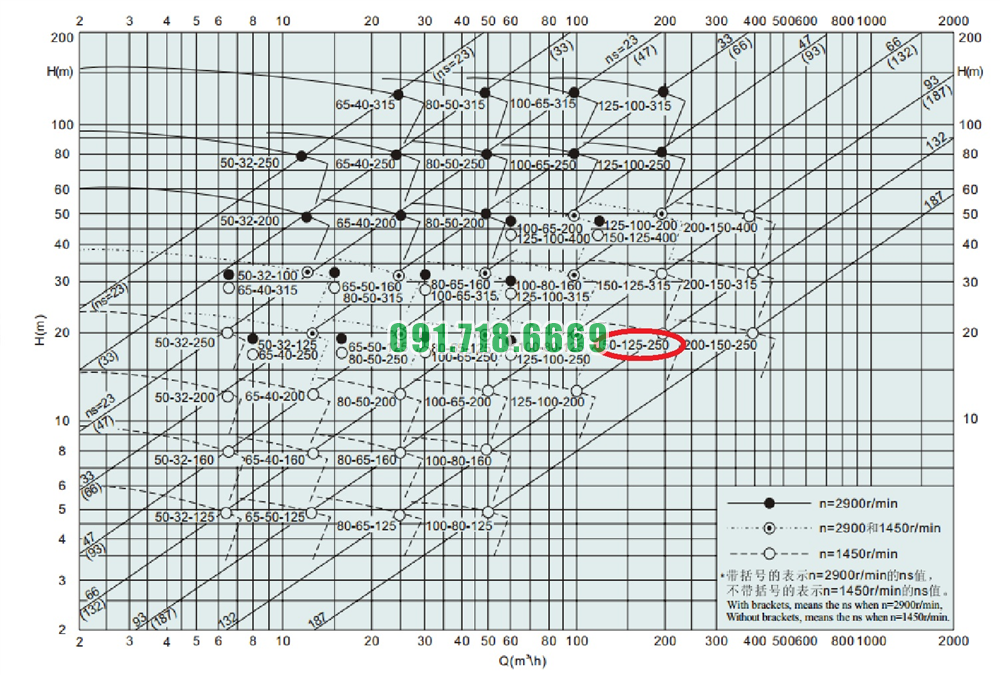

Đường cong hiệu suất của bơm nước cánh hở công nghiệp model IHK150-125-250

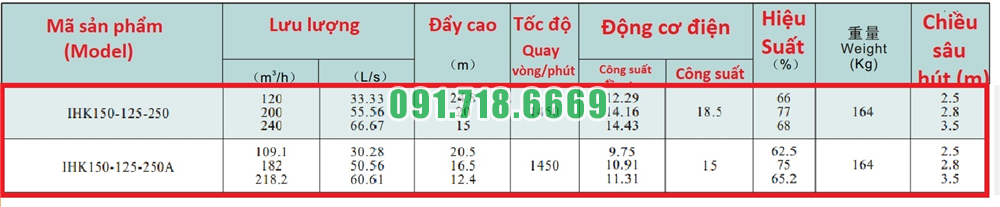

Bảng lưu lượng của bơm nước cánh hở công nghiệp model IHK150-125-250

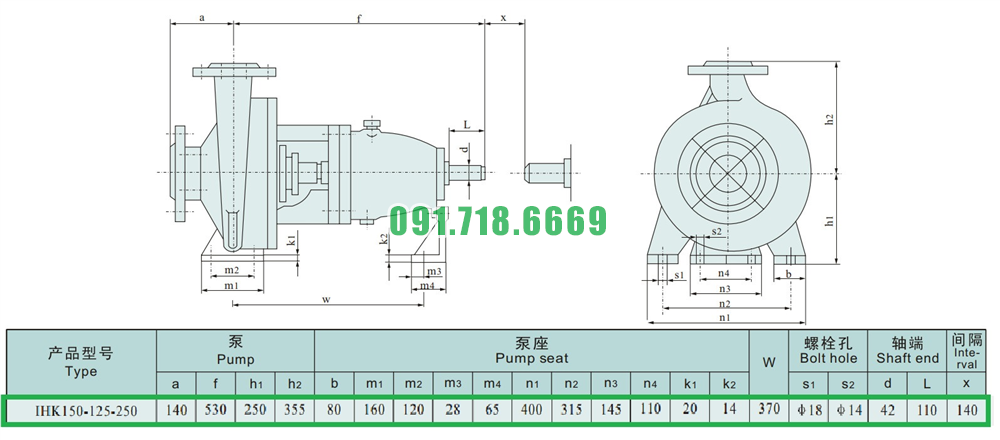

Kích thước của đầu bơm nước cánh hở công nghiệp model IHK150-125-250

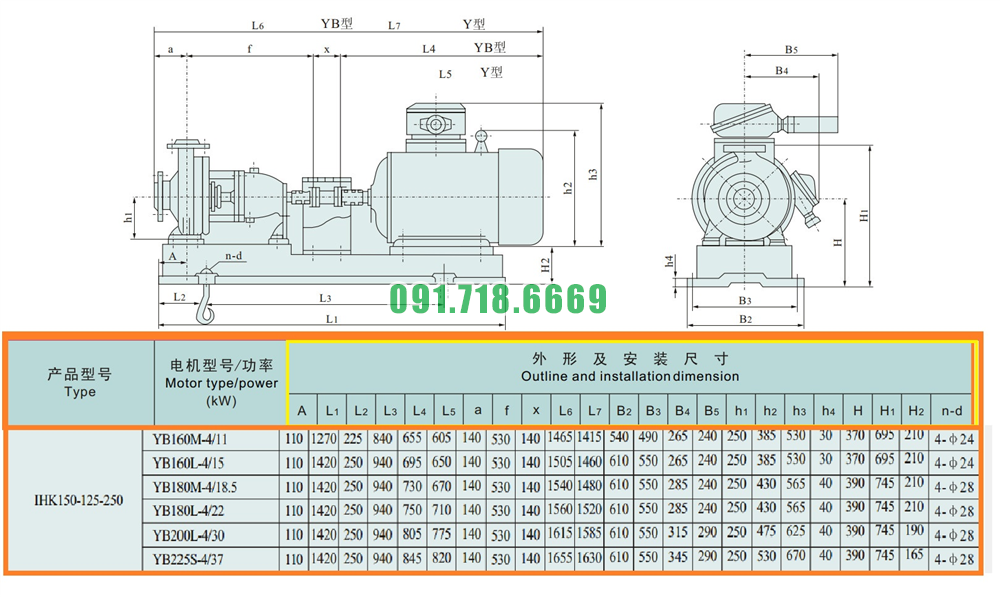

Kích thước lắp đặt của bơm nước cánh hở công nghiệp model IHK150-125-250

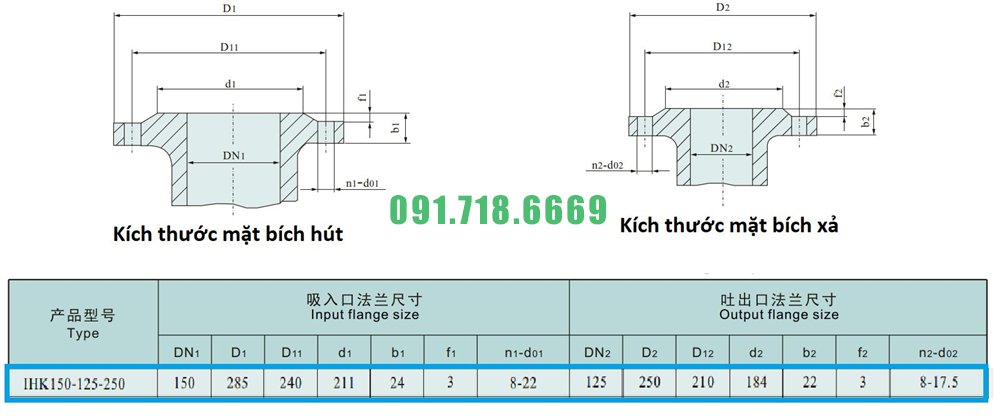

Kích thước mặt bích của bơm nước cánh hở công nghiệp model IHK150-125-250
