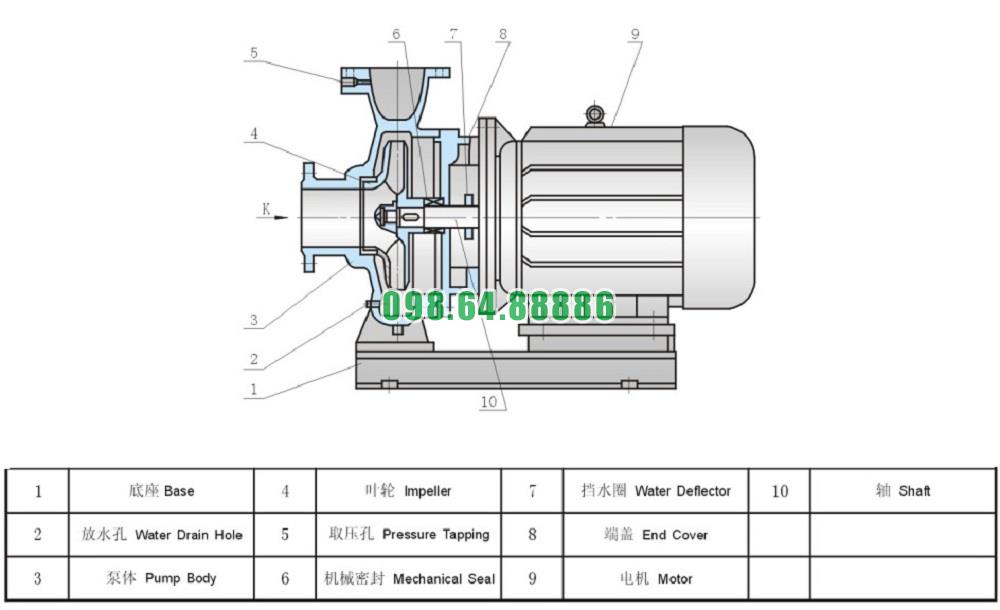

Cấu tạo chính của bơm nước nằm ngang SLW-ISW65-160 đẩy cao từ 27.5m- 34.4m
Bơm nước nằm ngang SLW-ISW65-160 với khả năng đẩy cao từ 27.5m đến 34.4m có cấu tạo chính như sau:
1. Thân bơm (Pump Casing)
- Chất liệu: Thân bơm thường được làm từ gang xám hoặc thép không gỉ, có khả năng chịu áp lực cao và chống ăn mòn tốt, đảm bảo độ bền lâu dài cho bơm.
- Thiết kế: Thân bơm có thiết kế dạng xoắn ốc, tối ưu hóa luồng nước và giảm thiểu tổn thất áp lực trong quá trình bơm, giúp nâng cao hiệu suất đẩy cao của bơm.
2. Cánh bơm (Impeller)
- Chất liệu: Cánh bơm thường được chế tạo từ đồng thau, thép không gỉ hoặc composite, có khả năng chống mài mòn tốt và chịu được các điều kiện làm việc khắc nghiệt.
- Thiết kế: Cánh bơm có thiết kế dạng cánh kín hoặc bán kín, tùy thuộc vào yêu cầu cụ thể của ứng dụng, giúp tạo ra áp lực nước đủ mạnh để đạt được chiều cao đẩy mong muốn.
3. Trục bơm (Pump Shaft)
- Chất liệu: Trục bơm được làm từ thép hợp kim hoặc thép không gỉ, có độ cứng cao, chịu lực tốt và chống ăn mòn.
- Chức năng: Trục bơm truyền động từ động cơ đến cánh bơm, giúp chuyển đổi năng lượng cơ học thành năng lượng thủy lực để bơm nước.
4. Vòng bi (Bearings)
- Chất liệu: Vòng bi thường là loại chịu tải trọng cao, được làm từ thép hoặc gốm, có khả năng chịu mài mòn tốt.
- Chức năng: Vòng bi giúp giảm ma sát trong quá trình quay của trục bơm, đảm bảo hoạt động êm ái và kéo dài tuổi thọ của bơm.
5. Phớt bơm (Mechanical Seal)
- Chất liệu: Phớt bơm thường được làm từ carbon, gốm hoặc silicon carbide, đảm bảo khả năng chịu mài mòn và nhiệt độ cao.
- Chức năng: Phớt bơm giữ cho nước không rò rỉ ra ngoài, bảo vệ các bộ phận bên trong bơm và giữ cho bơm hoạt động ổn định.
6. Đế bơm (Pump Base)
- Chất liệu: Đế bơm được làm từ thép hoặc gang, có độ cứng cao, giữ cho bơm được cố định chắc chắn trong quá trình vận hành.
- Chức năng: Đế bơm cung cấp sự ổn định cho toàn bộ hệ thống, giảm thiểu rung động và bảo vệ bơm khỏi hư hỏng do tác động từ bên ngoài.
7. Động cơ (Motor)
- Chất liệu: Động cơ được bọc bằng vỏ thép hoặc nhôm, với các thành phần bên trong như cuộn dây làm từ đồng để đảm bảo hiệu suất cao.
- Công suất: Động cơ của bơm SLW-ISW65-160 có công suất 4 kW, đủ mạnh để cung cấp lực đẩy nước lên cao trong khoảng từ 27.5m đến 34.4m.
8. Bộ cách ly rung (Vibration Isolator - tùy chọn)
- Chức năng: Bộ cách ly rung giúp giảm thiểu rung động từ bơm và động cơ truyền xuống nền, bảo vệ cấu trúc và nâng cao tuổi thọ của bơm.
Cấu tạo của bơm nước nằm ngang SLW-ISW65-160 với khả năng đẩy cao từ 27.5m đến 34.4m bao gồm những bộ phận chính như thân bơm, cánh bơm, trục bơm, vòng bi, phớt bơm, đế bơm và động cơ. Những bộ phận này được thiết kế và chế tạo từ các vật liệu chất lượng cao, giúp bơm đạt được hiệu suất đẩy cao tốt, hoạt động bền bỉ và đáp ứng các yêu cầu khắt khe trong các ứng dụng công nghiệp và dân dụng
Khi nào cần sử dụng bơm nước nằm ngang SLW-ISW65-160 đẩy cao từ 27.5m- 34.4m
Bơm nước nằm ngang SLW-ISW65-160 với khả năng đẩy cao từ 27,5m đến 34,4m là một thiết bị hữu ích trong nhiều ứng dụng đòi hỏi áp lực nước cao và khả năng đẩy nước lên các độ cao cụ thể. Dưới đây là một số tình huống cụ thể khi cần sử dụng loại bơm này:
1. Cung cấp nước cho các tòa nhà cao tầng
- Cấp nước sinh hoạt: Khi cần cung cấp nước cho các tòa nhà cao tầng hoặc chung cư từ tầng trệt lên các tầng cao hơn, bơm SLW-ISW65-160 với khả năng đẩy cao lên tới 34,4m sẽ giúp đảm bảo áp lực nước ổn định, đáp ứng nhu cầu sinh hoạt của các hộ gia đình.
- Hệ thống phòng cháy chữa cháy: Trong các tòa nhà cao tầng, hệ thống phòng cháy chữa cháy cần có áp lực nước cao để đảm bảo hiệu quả trong trường hợp khẩn cấp. Bơm này có thể cung cấp nước với áp lực đủ mạnh để phục vụ cho hệ thống cứu hỏa tại các độ cao lớn.
2. Cấp nước cho hệ thống tưới tiêu trong nông nghiệp
- Tưới tiêu trên địa hình đồi núi: Nếu khu vực trồng trọt nằm trên địa hình đồi núi hoặc cao hơn so với nguồn nước, bơm SLW-ISW65-160 có thể được sử dụng để đẩy nước lên các khu vực này, đảm bảo nước tưới đến được mọi vị trí của cánh đồng.
- Hệ thống tưới phun mưa: Trong hệ thống tưới phun mưa, yêu cầu áp lực nước phải đủ mạnh để phân phối nước đồng đều trên diện tích rộng. Bơm này có khả năng tạo ra áp lực cao, giúp hệ thống tưới hoạt động hiệu quả.
3. Cấp nước cho các nhà máy công nghiệp
- Cấp nước cho hệ thống làm mát: Trong các nhà máy công nghiệp có hệ thống làm mát, đặc biệt là các nhà máy nằm trên địa hình cao hơn so với nguồn nước, bơm SLW-ISW65-160 có thể được sử dụng để cung cấp nước làm mát với áp lực cao, đảm bảo hiệu suất làm mát cho các thiết bị.
- Hệ thống cấp nước xử lý: Nếu nhà máy có nhu cầu sử dụng nước ở các khu vực cao hơn hoặc cần cấp nước cho các hệ thống xử lý nước thải ở độ cao nhất định, bơm này sẽ đáp ứng yêu cầu đó bằng cách cung cấp nước với áp lực đủ mạnh.
4. Cấp nước cho hệ thống thủy lợi
- Cung cấp nước từ giếng khoan: Khi nguồn nước ngầm nằm sâu dưới mặt đất và cần bơm nước lên các khu vực cao để cung cấp cho hệ thống thủy lợi, bơm SLW-ISW65-160 có thể đẩy nước từ giếng khoan lên mặt đất và tiếp tục vận chuyển đến các khu vực cần thiết.
- Vận chuyển nước qua địa hình phức tạp: Trong hệ thống thủy lợi trải qua địa hình phức tạp, như các sườn đồi hoặc vùng núi, bơm này có thể được sử dụng để đảm bảo nước được vận chuyển một cách hiệu quả, vượt qua các chướng ngại vật địa hình.
5. Ứng dụng trong các hệ thống cấp nước công cộng
- Cấp nước cho khu vực dân cư trên cao: Trong các khu dân cư nằm trên các khu vực cao hơn so với nguồn cấp nước chính, bơm SLW-ISW65-160 sẽ đảm bảo rằng nước được cung cấp đến mọi nhà một cách hiệu quả và ổn định.
- Cấp nước từ hồ chứa đến các khu vực sử dụng: Nếu nguồn nước từ hồ chứa cần được bơm đến các khu vực sử dụng cách xa hoặc cao hơn, bơm này sẽ đáp ứng nhu cầu bằng cách cung cấp nước với áp lực cao để vượt qua khoảng cách và độ cao.
Bơm nước nằm ngang SLW-ISW65-160 với khả năng đẩy cao từ 27,5m đến 34,4m được sử dụng trong các tình huống yêu cầu áp lực nước cao, như cấp nước cho tòa nhà cao tầng, hệ thống tưới tiêu trong nông nghiệp, nhà máy công nghiệp, hệ thống thủy lợi và các hệ thống cấp nước công cộng. Khi cần bơm nước đến các độ cao lớn hoặc cần đảm bảo áp lực nước ổn định ở những khu vực có địa hình phức tạp, loại bơm này là lựa chọn lý tưởng để đáp ứng các nhu cầu đó một cách hiệu quả
Điều kiện làm việc bơm nước nằm ngang SLW-ISW65-160 đẩy cao từ 27.5m- 34.4m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

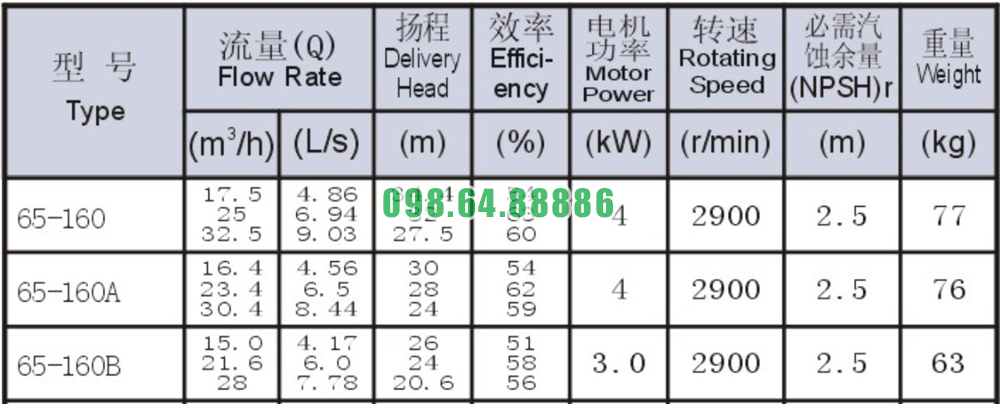

Bảng thông số kỹ thuật bơm nước nằm ngang SLW-ISW65-160 đẩy cao từ 27.5m- 34.4m

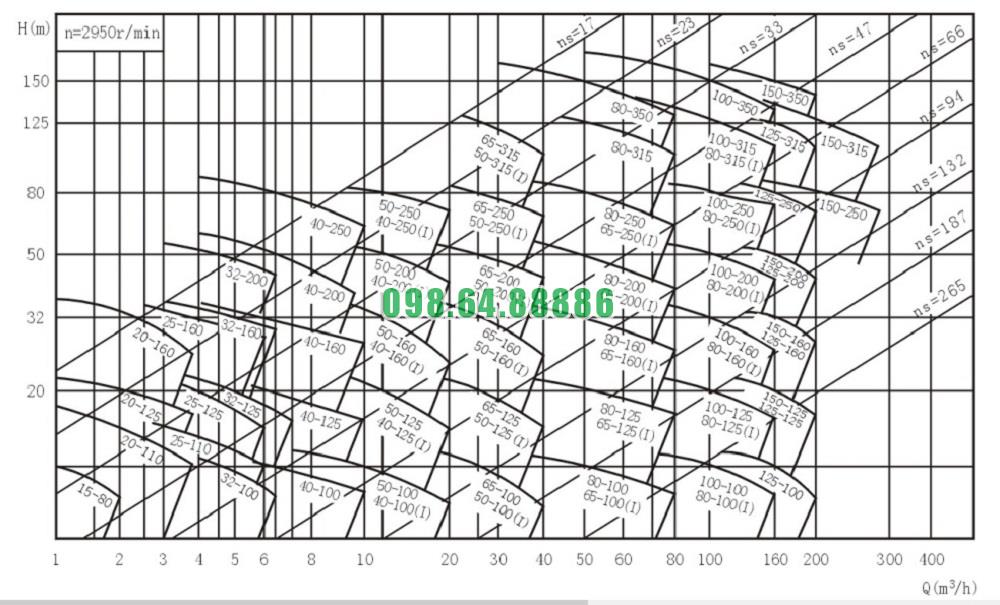

Đường cong hiệu suất bơm nước nằm ngang SLW-ISW65-160 đẩy cao từ 27.5m- 34.4m

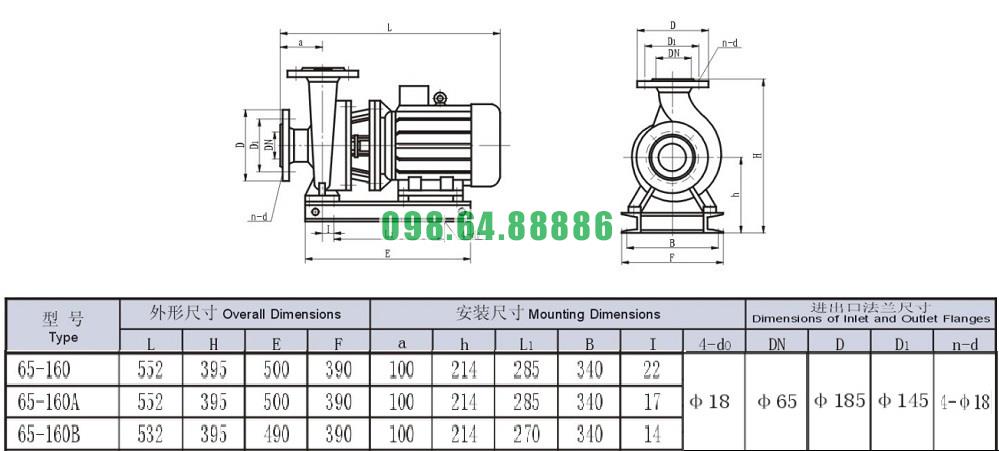

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW-ISW65-160 đẩy cao từ 27.5m- 34.4m
