Là vỏ bọc chịu áp lực bao quanh cụm thủy lực, được chế tạo từ gang đúc nguyên khối hoặc thép không gỉ. Thân bơm có nhiệm vụ bảo vệ các chi tiết bên trong, định hướng dòng chảy và chịu toàn bộ áp suất khi vận hành. Thiết kế mặt bích hút – xả đồng trục giúp giảm tổn thất áp lực và thuận tiện lắp đặt.
Cấu tạo dạng cánh kín, được gia công và cân bằng động chính xác để tạo lực ly tâm, đẩy chất lỏng từ tâm cánh ra mép ngoài. Vật liệu thường là gang chịu mài mòn hoặc thép không gỉ nhằm tăng tuổi thọ và chống ăn mòn.
Là bộ phận truyền mô-men xoắn từ động cơ tới cánh bơm. Trục được làm từ thép hợp kim hoặc thép không gỉ, có độ cứng và khả năng chịu tải cao, đảm bảo vận hành ổn định và đồng tâm.
Đảm nhiệm chức năng làm kín giữa trục quay và thân bơm, ngăn chất lỏng rò rỉ ra ngoài. Phớt thường làm từ carbon, ceramic, silicon carbide và lò xo thép không gỉ, chịu mài mòn tốt và bền ở nhiều điều kiện làm việc.
Giúp trục quay trơn tru, giảm ma sát và giữ đồng trục giữa động cơ và bơm. Các loại vòng bi thường dùng gồm vòng bi cầu rãnh sâu và vòng bi đỡ chặn để chịu cả tải hướng kính và tải dọc trục.
Là nguồn dẫn động chính, thường là động cơ điện xoay chiều 3 pha, tốc độ quay 1450 hoặc 2900 vòng/phút. Động cơ đạt tiêu chuẩn IP55 trở lên, cho phép vận hành liên tục và chống bụi, chống nước tốt.
Buồng bơm dẫn hướng dòng chất lỏng từ cánh bơm ra cửa xả, đồng thời bộ khuếch tán chuyển đổi năng lượng vận tốc thành áp lực, nâng cao hiệu suất tổng thể.
Các gioăng và vòng O làm kín tại các mối ghép, ngăn rò rỉ chất lỏng và bảo vệ các chi tiết khỏi rung động, va đập.
Thiết kế đồng trục giúp kết nối trực tiếp với hệ thống đường ống, giảm chiều dài ống và tổn thất áp lực, đồng thời tiết kiệm diện tích lắp đặt.
Giữ cố định toàn bộ cụm bơm – động cơ, phân bổ tải trọng xuống nền và giảm rung khi vận hành, đảm bảo độ ổn định của thiết bị.
Các bộ phận chính của bơm đa tầng cánh trục đứng model ISG80-160, IRG80-160 phối hợp nhịp nhàng để tạo ra hiệu suất cao, vận hành ổn định và tuổi thọ lâu dài. Hiểu rõ cấu tạo và chức năng từng bộ phận giúp người sử dụng vận hành đúng cách, bảo dưỡng hiệu quả và kịp thời thay thế khi cần thiết để hệ thống luôn hoạt động tối ưu.
Bơm ISG80-160 và IRG80-160 thuộc dòng bơm ly tâm trục đứng dạng inline đa tầng cánh, gồm các bộ phận chính:
Cánh bơm (Impeller): nhiều tầng cánh kín đặt nối tiếp trên cùng một trục.
Buồng cánh (Stage casing): khoang chứa từng tầng cánh, dẫn hướng dòng chảy sang tầng kế tiếp.
Trục bơm: trục thẳng đứng, truyền mô-men từ động cơ xuống các tầng cánh.
Vòng bi: đỡ trục, giảm ma sát, giữ đồng tâm khi quay.
Phớt cơ khí: ngăn rò rỉ chất lỏng ra ngoài theo trục.
Cửa hút – cửa đẩy inline: bố trí đối diện nhau trên cùng một đường thẳng để thuận tiện lắp đặt.
Khởi động
Động cơ điện gắn trực tiếp trên trục bơm khởi động, làm trục quay với tốc độ định mức (thường 1450 hoặc 2900 vòng/phút).
Nạp nước vào tầng cánh đầu tiên
Chất lỏng từ đường ống hút đi vào cửa hút của bơm và tiến vào cánh đầu tiên. Nhờ lực ly tâm, chất lỏng được đẩy ra mép cánh với vận tốc cao.
Chuyển đổi động năng thành áp năng
Khi rời cánh, chất lỏng đi vào buồng hướng (diffuser) của tầng cánh, tại đây một phần động năng chuyển thành áp suất.
Truyền sang tầng kế tiếp
Chất lỏng từ buồng hướng tầng thứ nhất được dẫn qua ống dẫn trung gian lên tầng cánh thứ hai, quá trình tăng áp lặp lại.
Tích lũy áp lực qua nhiều tầng
Mỗi tầng cánh bổ sung thêm một phần cột áp, nên sau nhiều tầng, áp suất tổng đạt giá trị thiết kế.
Thoát ra cửa đẩy
Sau khi qua tầng cánh cuối, chất lỏng được dẫn đến cửa đẩy và vào hệ thống đường ống, cung cấp áp lực ổn định cho toàn bộ mạng.
Cánh bơm: Quyết định khả năng tạo áp suất và lưu lượng.
Vòng bi: Giữ trục quay ổn định, tránh rung lắc làm mòn phớt cơ khí.
Phớt cơ khí: Đảm bảo kín khít, ngăn rò rỉ và bảo vệ vòng bi khỏi ẩm ướt.
Buồng hướng: Giúp chuyển hướng dòng chảy mượt mà, giảm tổn thất thủy lực.
Trục bơm: Truyền công suất từ động cơ tới tất cả các tầng cánh một cách đồng bộ.
Tăng áp suất từng bước: Thay vì tạo áp lực lớn ở một tầng, bơm chia đều áp lực cho nhiều tầng, giảm tải cho từng cánh và tăng độ bền.
Dòng chảy liên tục: Không bị gián đoạn giữa các tầng, giúp lưu lượng ổn định và giảm rung động.
Phù hợp áp cao – lưu lượng vừa: Ưu thế trong các hệ thống cần áp lực lớn nhưng không yêu cầu lưu lượng quá cao.
Đảm bảo mồi đầy nước trước khi khởi động để tránh chạy khô gây hỏng phớt.
NPSH khả dụng (NPSH_a) lớn hơn NPSH yêu cầu (NPSH_r) để tránh xâm thực.
Vận hành gần điểm hiệu suất cao nhất (BEP) để đạt hiệu suất tối ưu và tuổi thọ lâu dài.
Bảo trì định kỳ: kiểm tra vòng bi, phớt cơ khí, khe hở cánh và tình trạng rung.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80160-cong-suat-75kw.html

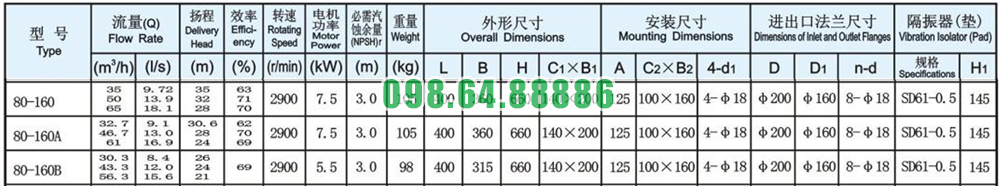

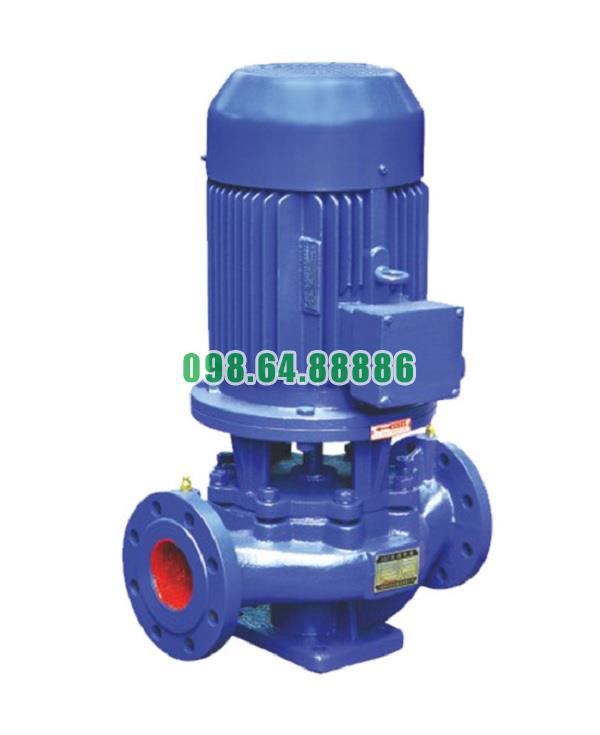

Máy bơm lắp thẳng trục, bơm inline ISG80-160, IRG80-160 7.5kw, 50m3, 13.9m
12.614.400 VND
