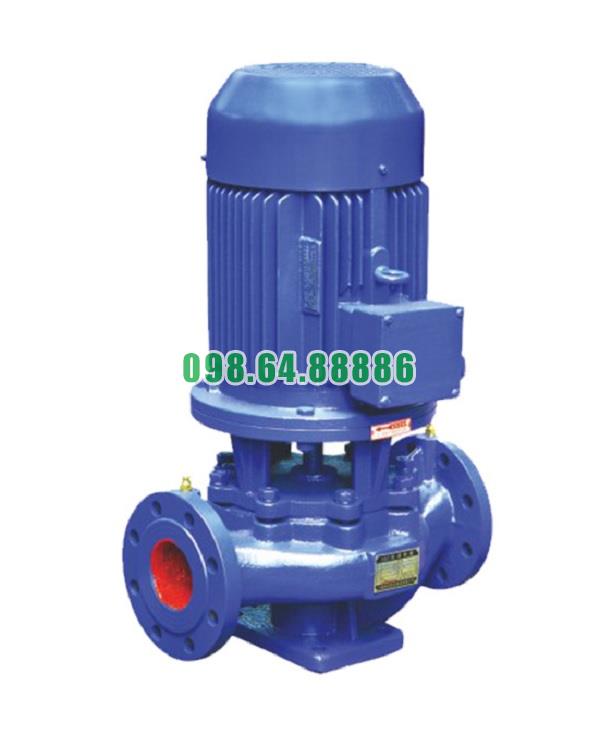

Máy bơm hút xả đặt nằm thẳng model ISG50-250A, IRG50-250A

Tính Năng Vượt Trội Của Máy Bơm Hút Xả Đặt Nằm Thẳng Model ISG50-250A, IRG50-250A

Thiết Kế Đồng Trục Hút – Xả Thẳng Hàng (Inline)

• Cổng hút và cổng xả được bố trí nằm trên cùng một trục ngang, cho phép lắp đặt trực tiếp vào hệ thống đường ống mà không cần thay đổi hướng dòng chảy.

• Giúp tiết kiệm không gian, giảm số lượng phụ kiện như co, cút, khớp nối.

• Thiết kế đồng trục làm giảm tổn thất áp suất, nâng cao hiệu quả vận hành.

Cấu Tạo Trục Thẳng Đứng Tiết Kiệm Diện Tích

• Trục bơm và trục động cơ được thiết kế thẳng đứng đồng trục, giúp máy có kết cấu gọn gàng, chiếm ít diện tích sàn lắp đặt.

• Rất phù hợp với phòng kỹ thuật hẹp, tầng hầm, trục kỹ thuật trong tòa nhà cao tầng.

Hiệu Suất Vận Hành Cao

• Thiết kế thủy lực tối ưu giúp tăng lưu lượng và cột áp, đảm bảo cấp nước ổn định, liên tục.

• Cánh bơm được gia công cân bằng động chính xác, giúp máy vận hành êm ái, ổn định trong thời gian dài.

• Khả năng hoạt động tốt trong cả môi trường nước sạch, nước nóng và hệ thống tuần hoàn kín.

Khả Năng Tương Thích Với Hệ Thống Tự Động

• Dễ dàng tích hợp với biến tần điều khiển tốc độ, cho phép điều chỉnh lưu lượng và áp suất theo nhu cầu sử dụng.

• Hỗ trợ giải pháp điều áp thông minh trong hệ thống PCCC, HVAC và cấp nước sinh hoạt.

• Tối ưu điện năng tiêu thụ, giúp tiết kiệm chi phí vận hành.

Độ Bền Vượt Trội, Tuổi Thọ Cao

• Thân bơm và cánh bơm thường làm bằng gang cầu FCD hoặc inox 304, có khả năng chịu áp lực và chống ăn mòn tốt.

• Phớt cơ khí cao cấp (carbon – SiC – ceramic) giúp chống rò rỉ và bảo vệ trục hiệu quả.

• Các linh kiện bên trong được gia công chính xác, vận hành bền bỉ trong thời gian dài mà không cần thay thế thường xuyên.

Dễ Dàng Bảo Trì Và Sửa Chữa

• Cấu trúc modul hóa giúp tháo lắp, kiểm tra và thay thế linh kiện như phớt, trục, bạc đạn một cách nhanh chóng và tiện lợi.

• Không cần tháo rời toàn bộ hệ thống ống khi bảo trì – giảm thời gian gián đoạn vận hành.

• Phù hợp với yêu cầu bảo trì tại chỗ của các công trình có tần suất sử dụng cao.

Ứng Dụng Linh Hoạt

• Sử dụng hiệu quả trong cấp nước sinh hoạt, hệ thống tăng áp, tuần hoàn nước nóng – lạnh, hệ thống chữa cháy, nhà máy và tòa nhà công nghiệp.

• Dễ dàng thay thế cho các dòng bơm cũ trong hệ thống hiện hữu mà không cần cải tạo nhiều.

Máy bơm hút xả đặt nằm thẳng model ISG50-250A và IRG50-250A không chỉ sở hữu thiết kế hiện đại và nhỏ gọn mà còn hội tụ đầy đủ tính năng vận hành mạnh mẽ, độ bền cao và khả năng tích hợp linh hoạt với hệ thống hiện đại. Đây là lựa chọn lý tưởng cho các công trình cần giải pháp bơm nước hiệu quả, tin cậy, tiết kiệm không gian và chi phí vận hành lâu dài.

Vật Liệu Chế Tạo Máy Bơm Hút Xả Đặt Nằm Thẳng Model ISG50-250A, IRG50-250A

Máy bơm hút xả đặt nằm thẳng model ISG50-250A và IRG50-250A được thiết kế để vận hành bền bỉ trong môi trường cấp nước công nghiệp, dân dụng, hệ thống PCCC và HVAC. Vì vậy, vật liệu chế tạo từng bộ phận của máy bơm được lựa chọn kỹ càng để đảm bảo độ bền cơ học, khả năng chống ăn mòn, chịu nhiệt và độ kín cao.

Thân bơm (vỏ bơm)

• Vật liệu: Gang xám hoặc gang cầu (FC200, FCD450)

• Đặc điểm:

  • Chịu áp lực cao và chống va đập tốt

  • Dễ gia công, chi phí hợp lý

  • Nếu yêu cầu chống ăn mòn cao, có thể tùy chọn inox hoặc phủ sơn epoxy chống hóa chất

Cánh bơm

• Vật liệu tiêu chuẩn: Gang hoặc hợp kim đồng

• Vật liệu tùy chọn: Inox 304 hoặc inox 316 cho môi trường có tính ăn mòn như nước biển, nước có hóa chất nhẹ

• Đặc điểm:

  • Cánh bơm là bộ phận truyền lực trực tiếp từ trục quay để tạo áp suất nước

  • Yêu cầu cao về độ cân bằng và chống mài mòn

Trục bơm

• Vật liệu: Thép không gỉ (Inox 304 hoặc thép hợp kim C45 đã xử lý nhiệt)

• Đặc điểm:

  • Chịu mô-men xoắn lớn, không bị cong vênh khi vận hành lâu dài

  • Chống ăn mòn, không bị rỉ sét trong môi trường ẩm ướt hoặc có nước mặn nhẹ

Phớt cơ khí (Seal)

• Vật liệu mặt tiếp xúc: Ceramic – Carbon hoặc Tungsten – Silicon

• Vật liệu lò xo và vỏ seal: Inox 304 hoặc 316

• Đặc điểm:

  • Đảm bảo độ kín giữa trục và buồng bơm, ngăn nước rò rỉ

  • Có khả năng chịu nhiệt và chống ăn mòn hóa học

Ổ bi (bạc đạn)

• Vật liệu: Thép chịu lực tiêu chuẩn công nghiệp (GCr15)

• Đặc điểm:

  • Chịu tải trọng trục và hướng tâm

  • Được bôi trơn bằng mỡ chịu nhiệt, giúp máy vận hành êm ái và bền lâu

Gioăng làm kín

• Vật liệu: Cao su NBR, EPDM hoặc PTFE

• Đặc điểm:

  • Chịu nhiệt và chống hóa chất tốt

  • Đảm bảo độ kín tại các mặt bích, mặt tiếp giáp và nắp bơm

Đế bơm và mặt bích

• Vật liệu: Gang đúc hoặc thép hàn

• Đặc điểm:

  • Tạo khung vững chắc để gắn kết toàn bộ cụm bơm

  • Được sơn phủ chống gỉ để tăng tuổi thọ sử dụng

Vỏ động cơ

• Vật liệu: Hợp kim nhôm (nếu công suất nhỏ) hoặc gang đúc (với công suất trung bình đến lớn)

• Đặc điểm:

  • Tản nhiệt tốt, bảo vệ cuộn dây và các bộ phận bên trong

  • Đạt tiêu chuẩn IP54–IP55 cho khả năng chống bụi, nước

Thông số kỹ thuật và kích thước bơm model ISG50-250A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-250A

Đường cong hiệu suất bơm model ISG50-250A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-250A

Phụ kiện và kích thước lắp đặt bơm model ISG50-250A

Phương thức lắp đặt bơm model ISG50-250A
