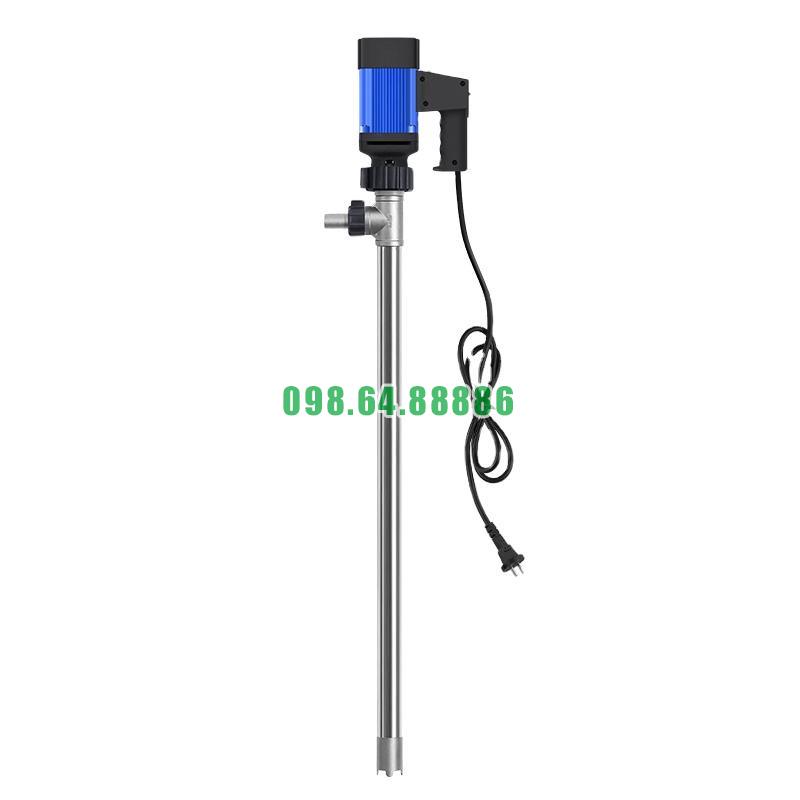

Bơm tube inox 304 model JDT-600W

Cách tháo lắp các bộ phận Bơm thùng phuy điện model JDT-600W-304SUS

1. Chuẩn bị trước khi tháo lắp

Trước khi thao tác, cần đảm bảo:

• Ngắt hoàn toàn nguồn điện

• Làm sạch bề mặt bơm để tránh chất lỏng rơi vào motor

• Để bơm nguội nếu vừa sử dụng

• Chuẩn bị găng tay và vật dụng bảo hộ nếu làm việc với hóa chất

Việc chuẩn bị kỹ giúp quá trình tháo lắp an toàn và chính xác hơn.

2. Cách tháo motor khỏi ống bơm

Motor và ống bơm của JDT-600W-304SUS được kết nối bằng khóa liên kết nhanh.
Các bước tháo motor:

1. Giữ chắc ống bơm bằng tay hoặc kẹp cố định.

2. Vặn ngược chiều kim đồng hồ khóa kết nối motor.

3. Nhẹ nhàng tách motor lên khỏi phần ống bơm.

4. Đặt motor ở vị trí khô ráo, tránh ẩm ướt.

Việc tháo motor không cần dùng lực mạnh, giúp hạn chế hư hỏng đầu kết nối.

3. Tháo trục và cánh bơm

Để tháo bộ phận cánh bơm bên trong ống:

1. Rút toàn bộ ống bơm khỏi thùng phuy.

2. Dùng dụng cụ tháo nắp dưới (nếu thiết bị có nắp khóa).

3. Kéo nhẹ trục bơm ra khỏi ống.

4. Cánh bơm nằm cuối trục có thể xoay và tháo rời bằng cách vặn nhẹ.

Lưu ý:

• Không dùng vật nhọn để cạy cánh bơm, tránh làm gãy hoặc cong cánh.

• Kiểm tra xem có hóa chất hoặc cặn bẩn bám vào trục hay không.

4. Tháo van một chiều

Van một chiều thường nằm ở đầu hút.
Cách tháo:

1. Vặn mở nắp bảo vệ đầu hút.

2. Lấy van một chiều ra khỏi vị trí.

3. Kiểm tra độ sạch và độ đàn hồi của van.

Van cần được vệ sinh thường xuyên để tránh kẹt hoặc giảm lực hút.

5. Cách lắp lại sau khi vệ sinh

Khi lắp lại các bộ phận, thực hiện ngược lại quy trình tháo:

1. Gắn cánh bơm vào đúng vị trí cuối trục.

2. Đưa trục vào ống bơm, đẩy nhẹ đến khi vào sâu hoàn toàn.

3. Đặt lại van một chiều ở đầu hút.

4. Lắp nắp bảo vệ (nếu có).

5. Lắp motor vào ống bơm và siết khóa theo chiều kim đồng hồ.

Đảm bảo khóa kết nối được siết chặt để tránh rung hoặc rò rỉ khí, giúp bơm tạo lực hút ổn định.

6. Kiểm tra sau khi lắp ráp

Sau khi hoàn thành, thực hiện kiểm tra nhanh:

• Lắc nhẹ ống bơm để đảm bảo trục không bị kẹt

• Kiểm tra khóa motor đã cố định chắc

• Kiểm tra van một chiều mở – đóng mượt

• Chạy thử bơm với ít nước sạch để đảm bảo thiết bị hoạt động bình thường

Kiểm tra kỹ giúp tránh sự cố khi sử dụng trong môi trường công nghiệp.

Bơm thùng phuy điện JDT-600W-304SUS có cấu trúc đơn giản, giúp quá trình tháo lắp trở nên dễ dàng và không mất nhiều thời gian. Chỉ cần tuân thủ đúng quy trình tháo motor, trục bơm, cánh bơm và van một chiều, người dùng có thể tự bảo trì thiết bị mà không cần kỹ thuật viên chuyên môn. Việc tháo lắp đúng cách giúp kéo dài tuổi thọ bơm và đảm bảo an toàn khi xử lý hóa chất.

Cấu tạo chi tiết các bộ phận của Bơm thùng phuy điện model JDT-600W-304SUS

Bơm thùng phuy điện JDT-600W-304SUS được thiết kế theo cấu trúc bơm ly tâm trục đứng, tối ưu cho việc bơm rút dung môi, hóa chất và dầu công nghiệp. Các bộ phận của bơm được sản xuất từ vật liệu bền bỉ, đảm bảo hiệu suất cao và tuổi thọ lâu dài trong môi trường nhà máy.

1. Động cơ điện 600W

Động cơ là nguồn năng lượng chính giúp tạo lực quay cho trục và cánh bơm. Motor 600W được thiết kế bền bỉ, có hệ thống tản nhiệt tốt, vận hành êm ái, ít rung và phù hợp với công việc liên tục trong công nghiệp.

2. Tay cầm điều khiển

Tay cầm có thiết kế công thái học, giúp người dùng dễ cầm nắm, đưa bơm vào thùng phuy và di chuyển giữa các thùng khác nhau. Vật liệu tay cầm cách điện, bề mặt chống trượt phù hợp môi trường dầu hóa chất.

3. Trục truyền động

Trục truyền động dẫn lực quay từ motor xuống cánh bơm. Bộ phận này chạy xuyên suốt thân bơm, làm từ thép không gỉ, chịu mài mòn và chịu lực tốt. Trục quay ổn định ở tốc độ cao, hạn chế tối đa rung lắc.

4. Thân bơm inox 304SUS

Thân bơm dạng ống dài giúp bơm dễ dàng đưa xuống thùng phuy 200 lít. Inox 304SUS chống ăn mòn, chống gỉ, bề mặt trơn giúp hạn chế bám cặn và dễ vệ sinh, phù hợp khi bơm hóa chất và dung môi.

5. Cánh bơm (Impeller)

Cánh bơm tạo lực ly tâm hút chất lỏng từ đáy thùng và đẩy lên trên. Cấu tạo nhiều cánh giúp tăng lực hút và lưu lượng. Vật liệu cánh chịu lực, chịu hóa chất, vận hành bền bỉ dù quay ở tốc độ cao.

6. Buồng bơm

Buồng bơm là nơi tạo áp lực và chuyển dòng chất lỏng vào thân bơm. Buồng được làm kín, tối ưu hóa dòng chảy, có khả năng chống ăn mòn cao để thích ứng với môi trường hóa chất.

7. Phớt bơm chống rò rỉ

Phớt bơm là bộ phận quan trọng đảm bảo chất lỏng không lọt vào motor. Phớt được làm từ vật liệu chịu hóa chất, có cấu tạo nhiều lớp để tăng độ kín, giảm ma sát và kéo dài tuổi thọ của thiết bị.

8. Cửa hút (đáy bơm)

Cửa hút nằm ở chân bơm, là điểm tiếp nhận chất lỏng. Thiết kế chống hút cặn, phù hợp với nhiều loại thùng phuy và giúp bơm rút gần hết lượng chất lỏng trong thùng mà không chạm đáy.

9. Cửa xả (đầu bơm)

Cửa xả đưa chất lỏng ra ngoài thông qua ống mềm hoặc van khóa. Bộ phận này có dạng ren chắc chắn, dễ kết nối phụ kiện, làm từ inox nên chịu hóa chất và chịu áp tốt.

10. Dây cáp điện và công tắc điều khiển

Dây điện chịu nhiệt, cách điện tốt, đảm bảo an toàn khi vận hành trong môi trường công nghiệp. Công tắc bố trí ngay phía trên motor, giúp bật/tắt nhanh chóng và thuận tiện.

11. Chân đế motor

Chân đế giúp motor đứng vững trong lúc vận hành, hạn chế rung lắc, bảo vệ độ bền cho trục và cánh bơm. Vật liệu đế chắc chắn, chịu lực, thích hợp sử dụng lâu dài.

Cấu tạo chi tiết của Bơm thùng phuy điện model JDT-600W-304SUS bao gồm động cơ mạnh mẽ, thân bơm inox 304SUS chống ăn mòn, phớt chống rò rỉ, trục truyền động bền bỉ và cánh bơm ly tâm hiệu suất cao. Sự kết hợp của các bộ phận chất lượng giúp thiết bị hoạt động ổn định, bền lâu và phù hợp với nhiều loại dung môi, hóa chất và dầu công nghiệp.

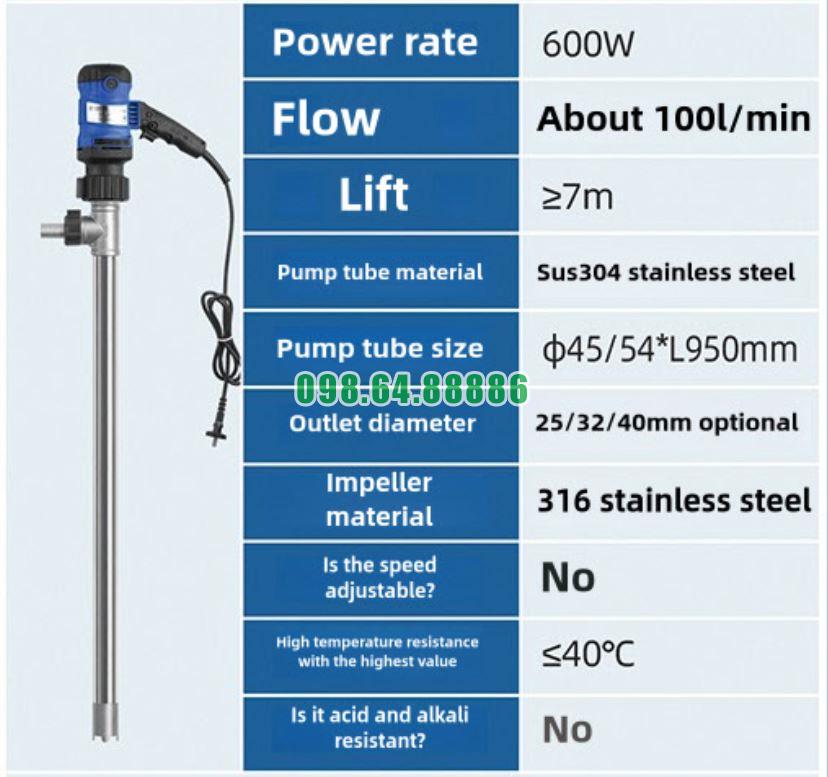

Thông số bơm thùng phuy điện model JDT-600W-304SUS

Hình ảnh thực tế bơm thùng phuy điện model JDT-600W-304SUS
