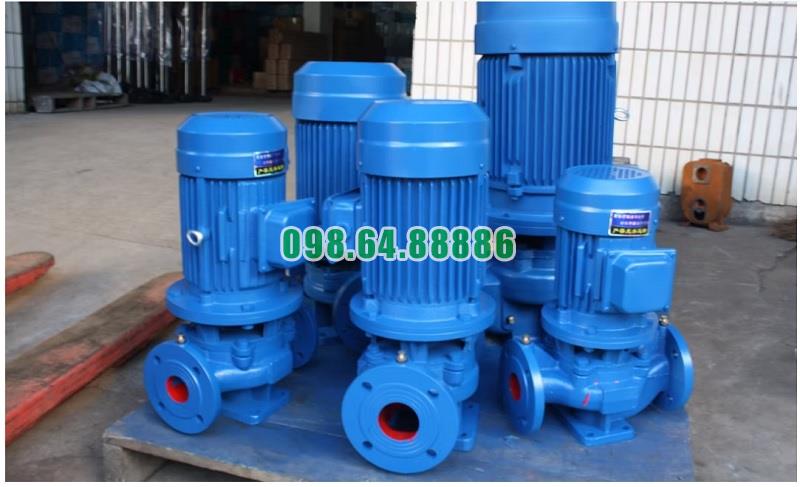

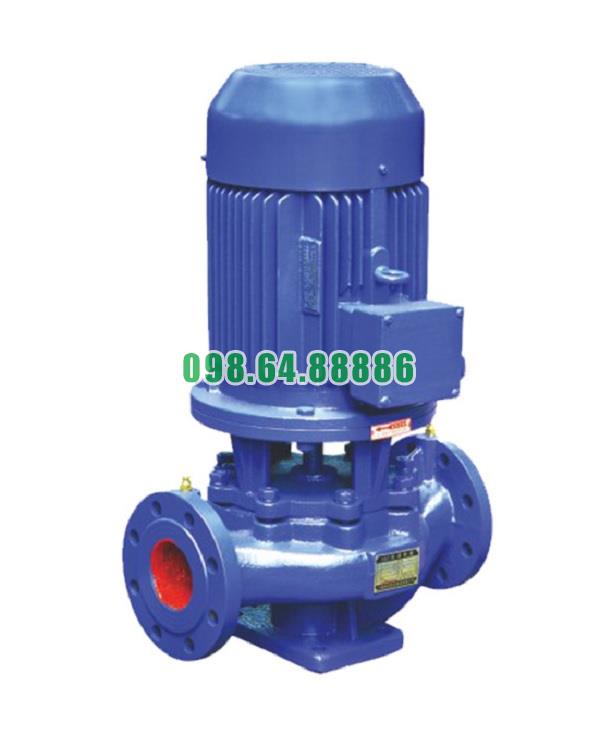

Bơm ISG65-160 và IRG65-160 sở hữu kết cấu trục đứng với motor gắn trực tiếp phía trên thân bơm, giúp tiết kiệm diện tích sàn lắp đặt. Thiết kế này rất phù hợp cho các trạm kỹ thuật có không gian hạn chế như tầng hầm, tủ máy bơm, phòng kỹ thuật nhỏ hoặc khu vực không thể mở rộng chiều ngang.
Trục quay đồng tâm theo phương thẳng đứng không chỉ làm gọn cấu hình tổng thể mà còn tăng độ ổn định khi bơm vận hành với áp lực lớn.
Một trong những đặc điểm tạo nên sự linh hoạt nổi bật là cấu trúc cửa hút và cửa xả đồng trục – cùng phương ngang. Thiết kế này cho phép:
Lắp nối trực tiếp vào hệ thống đường ống hiện hữu mà không cần thay đổi hướng dẫn dòng chảy
Dễ dàng thay thế hoặc nâng cấp bơm mà không ảnh hưởng đến kiến trúc tổng thể của hệ thống
Giảm thiểu số lượng phụ kiện như co, cút, khớp nối – nhờ đó tối ưu hóa tổn thất áp suất và tiết kiệm không gian lắp đặt
Bơm có khả năng kết hợp linh hoạt với biến tần (VFD), rơ le áp lực, cảm biến lưu lượng, bộ điều khiển thông minh để tạo thành các tổ hợp bơm tăng áp đa dạng:
Tăng áp cho hệ thống cấp nước dân dụng
Bơm điều áp cho hệ thống PCCC
Bơm tuần hoàn nhiệt độ trong hệ thống HVAC
Hệ thống cấp nước đa điểm dùng van điều áp thông minh
Thiết kế cho phép tích hợp tủ điều khiển rời hoặc lắp tại chỗ, thích hợp cho mọi quy mô công trình từ nhỏ đến lớn.
Model ISG65-160 và IRG65-160 có khả năng thay đổi cấu hình vật liệu theo yêu cầu:

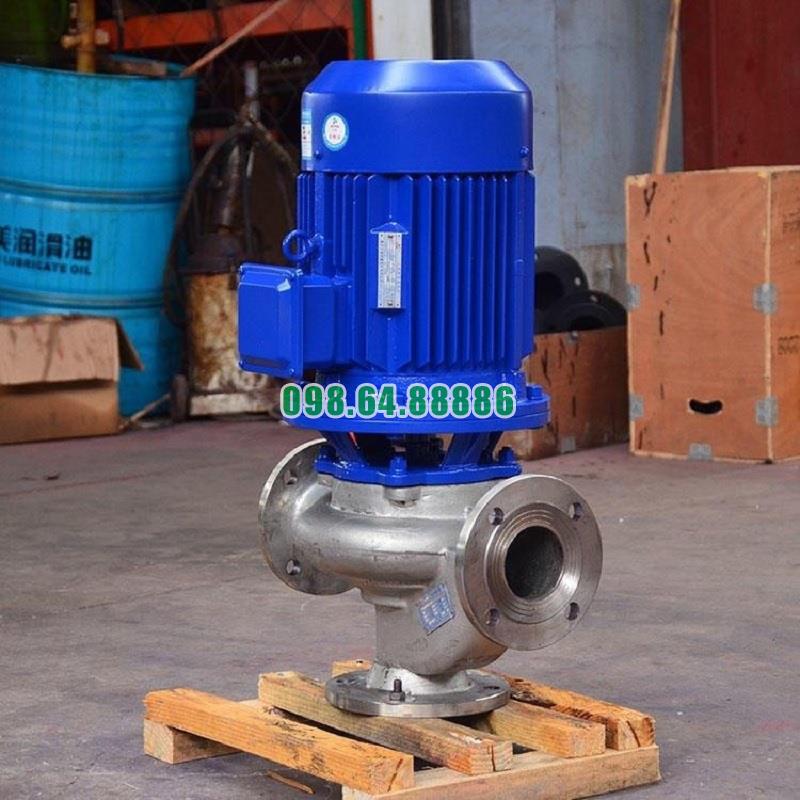

Thân bơm có thể chế tạo từ gang xám, gang cầu, inox 304, inox 316
Cánh bơm có thể chọn đồng thau, gang hợp kim hoặc inox
Phớt cơ khí linh hoạt chọn theo môi trường: NBR, EPDM, Viton, hoặc seal đôi cho hệ áp cao
Nhờ vậy, bơm có thể ứng dụng hiệu quả trong môi trường nước sạch, nước nóng, nước nhiễm muối nhẹ hoặc môi trường có hóa chất loãng.

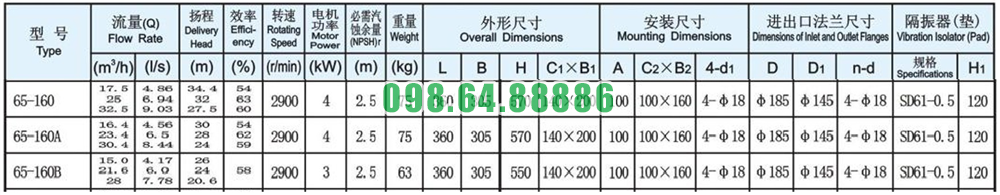

Bơm ISG65-160, IRG65-160 có dải công suất động cơ từ 3.0kW đến 11kW, tương ứng với lưu lượng từ 15 đến 30 m³/h và cột áp từ 20 đến 38 mét, cho phép người dùng dễ dàng lựa chọn cấu hình phù hợp với yêu cầu cụ thể của từng công trình hoặc hệ thống.
Có thể lắp theo dạng bơm đơn hoặc tổ hợp nhiều bơm chạy luân phiên hoặc đồng thời, tối ưu cho các hệ thống cần lưu lượng thay đổi linh hoạt.
Thiết kế thân bơm dạng module cho phép tháo rời từng cụm như động cơ, trục, phớt, cánh mà không cần tháo toàn bộ bơm khỏi hệ thống đường ống. Tính năng này đặc biệt quan trọng trong những không gian kỹ thuật chật hẹp hoặc hệ thống cần bảo trì định kỳ mà không ảnh hưởng đến hoạt động tổng thể.
Bơm có thể được lắp trực tiếp trên:
Mặt nền cố định
Giá đỡ treo
Khung kỹ thuật có chống rung
Trạm bơm tầng hầm hoặc mái tòa nhà
Việc lắp đặt không yêu cầu móng nặng hoặc nền cố định lớn, tạo sự linh hoạt cho các đơn vị thi công, bảo trì và vận hành
Bơm tăng áp inline model ISG65-160 và IRG65-160 hoạt động theo nguyên lý của bơm ly tâm một tầng cánh, trong đó năng lượng cơ học từ động cơ được chuyển hóa thành áp lực thủy lực thông qua chuyển động quay của cánh bơm. Cơ chế này giúp tạo ra lực đẩy lớn và dòng chảy liên tục trong hệ thống đường ống.
Khi động cơ khởi động, trục động cơ quay với tốc độ cao (thường 2900 vòng/phút). Trục này gắn đồng tâm trực tiếp với trục cánh bơm, truyền động không qua khớp nối trung gian, giúp giảm tổn thất cơ học và tăng hiệu suất.
Chất lỏng từ đường ống được hút vào tâm cánh bơm. Khi cánh quay, chất lỏng bị tác động bởi lực ly tâm, khiến nó chuyển động từ tâm ra mép ngoài của cánh với tốc độ cao.
Chất lỏng sau khi được cánh bơm gia tốc sẽ đi vào buồng khuếch tán (volute) – nơi dòng chảy được giảm tốc và tăng áp suất. Quá trình này giúp chuyển động năng thành áp năng, tạo ra áp lực đủ lớn để đẩy chất lỏng đi xa hoặc lên cao trong hệ thống.
Áp suất tạo ra đẩy chất lỏng qua cửa xả được bố trí đồng trục với cửa hút, tạo thành dòng chảy tuyến tính, không đổi hướng, giảm ma sát và ổn định áp lực đầu ra.
Chức năng chính của model ISG65-160 và IRG65-160 là tăng áp suất dòng chảy trong đường ống, đảm bảo:
Cung cấp đủ áp lực cho các điểm tiêu thụ ở xa hoặc trên cao
Bù lại sụt áp trong đường ống dài hoặc phức tạp
Ổn định dòng nước trong hệ thống điều hòa, cấp nước hoặc tuần hoàn nhiệt
ISG65-160: Dùng cho nước sạch hoặc nước lạnh (0 – 80°C)
IRG65-160: Dùng cho nước nóng hoặc hệ thống nhiệt (0 – 120°C)
Cả hai model đều dùng chung nguyên lý vận hành nhưng vật liệu và phớt cơ khí được tối ưu riêng theo môi trường nhiệt độ.
Với thiết kế đồng trục hút – xả, dòng chất lỏng đi thẳng từ đầu vào đến đầu ra mà không đổi hướng, giúp:
Tăng hiệu quả thủy lực
Giảm tổn thất áp suất
Tiết kiệm năng lượng
Dễ tích hợp trong hệ thống đường ống hiện hữu
Nguyên lý hoạt động cơ bản của bơm có thể kết hợp với biến tần để điều chỉnh tốc độ quay, từ đó kiểm soát áp suất và lưu lượng. Bơm cũng có thể tích hợp cảm biến áp suất để tự điều chỉnh theo tải tiêu thụ thực tế.
Bơm tăng áp inline model ISG65-160 và IRG65-160 hoạt động theo nguyên lý ly tâm, trong đó cánh bơm truyền động quay tạo ra lực ly tâm để tăng tốc dòng chảy và chuyển hóa thành áp suất đẩy. Nhờ thiết kế inline hiện đại, đồng trục, nhỏ gọn và hiệu quả cao, các model này đặc biệt phù hợp để tăng áp cho hệ thống cấp nước, điều hòa, phòng cháy chữa cháy hoặc tuần hoàn nhiệt công nghiệp. Nguyên lý vận hành đơn giản nhưng hiệu quả và bền bỉ chính là ưu điểm lớn nhất của dòng bơm này
