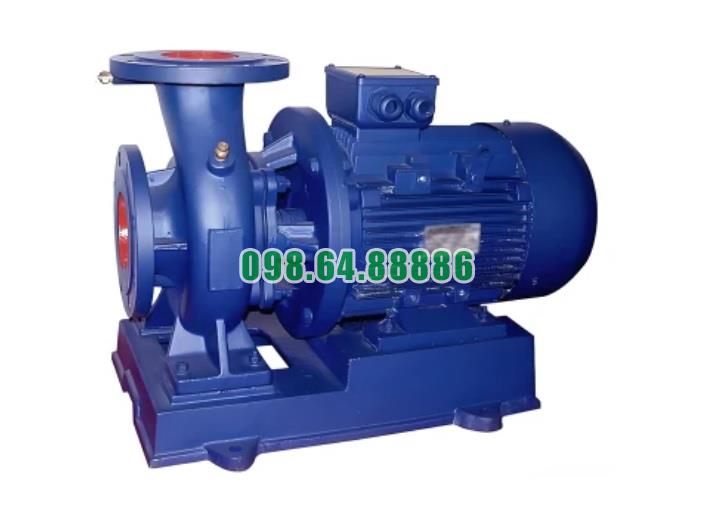

Bơm nước nằm ngang SLW100-ISW100-350

Bơm nước nằm ngang SLW100-ISW100-350 là loại bơm ly tâm trục ngang được thiết kế để đáp ứng các ứng dụng yêu cầu lưu lượng lớn và áp suất cao. Điểm nổi bật của bơm này nằm ở thiết kế đầu hút ngang hướng trục và đầu ra hướng lên thẳng đứng, mang lại hiệu suất vượt trội và dễ dàng tích hợp vào các hệ thống phức tạp.

Dưới đây là phân tích chi tiết về thiết kế này và các lợi ích mà nó mang lại:

1. Đầu hút ngang hướng trục

a) Đặc điểm cấu tạo

• Đầu hút được thiết kế nằm ngang theo hướng trục bơm, nghĩa là dòng nước đi vào bơm theo phương thẳng với trục quay của cánh bơm.
• Cửa hút được bố trí ở vị trí thấp, thuận lợi cho việc kết nối với hệ thống ống dẫn nước đầu vào.

b) Lợi ích

1. Tối ưu dòng chảy đầu vào:

   • Thiết kế này giúp nước đi thẳng vào cánh bơm mà không bị đổi hướng, giảm thiểu tổn thất thủy lực và tăng hiệu suất hút.
   • Phù hợp cho các ứng dụng cần hút sâu hoặc nơi áp lực đầu vào thấp.

2. Giảm tổn thất năng lượng:

   • Hướng hút ngang đảm bảo dòng nước ổn định và không bị nhiễu loạn trước khi vào cánh bơm, tiết kiệm năng lượng trong quá trình vận hành.

3. Dễ dàng lắp đặt:

   • Thiết kế đầu hút ngang giúp dễ dàng kết nối với đường ống cấp nước, đặc biệt trong không gian hạn chế hoặc hệ thống có thiết kế ngang.

2. Đầu ra hướng lên thẳng đứng

a) Đặc điểm cấu tạo

• Đầu ra của bơm được thiết kế hướng lên trên, cho phép nước sau khi được tăng áp lực từ cánh bơm thoát ra theo phương thẳng đứng.

b) Lợi ích

1. Tăng cột áp hiệu quả:

   • Đầu ra hướng lên giúp tận dụng tối đa lực đẩy của cánh bơm, cho phép bơm đạt cột áp tối đa 153,6m một cách hiệu quả.
   • Phù hợp cho các hệ thống dẫn nước theo chiều dọc, như cấp nước cho tòa nhà cao tầng hoặc hệ thống phòng cháy chữa cháy.

2. Giảm áp lực lên đường ống:

   • Thiết kế này giúp giảm lực tác động ngang lên hệ thống đường ống, giảm nguy cơ rò rỉ hoặc hư hỏng đường ống.

3. Tiết kiệm không gian lắp đặt:

• Đầu ra hướng thẳng đứng giúp hệ thống đường ống trở nên gọn gàng, tiết kiệm không gian lắp đặt trong các khu vực chật hẹp

Máy bơm nước nằm ngang SLW100-ISW100-350, với thiết kế đặc biệt có chung một đế và được cách ly bằng bộ cách ly rung JG, là một giải pháp lý tưởng cho các ứng dụng yêu cầu sự ổn định và hiệu quả cao. Thiết kế này không chỉ tăng cường hiệu suất vận hành mà còn giảm thiểu tiếng ồn và rung động, đảm bảo máy hoạt động êm ái và bền bỉ.

1. Đặc điểm nổi bật của máy bơm SLW100-ISW100-350 với thiết kế chung một đế

a. Cấu trúc chung một đế

• Ưu điểm:
  • Toàn bộ hệ thống bơm và động cơ được lắp đặt trên một đế duy nhất, giúp tối ưu hóa không gian và dễ dàng vận chuyển, lắp đặt.
  • Đế chung giúp đảm bảo sự đồng bộ giữa động cơ và bơm, giảm nguy cơ lệch trục trong quá trình vận hành.
• Ứng dụng:
  • Phù hợp cho các môi trường làm việc cần sự ổn định, chẳng hạn như các nhà máy sản xuất, hệ thống cấp nước, hoặc xử lý nước thải.

b. Cách ly rung bằng bộ cách ly JG

• Chức năng:
  • Bộ cách ly rung JG giúp giảm rung động truyền từ máy bơm xuống bệ đỡ hoặc nền nhà máy.
  • Giảm tiếng ồn trong quá trình vận hành, tạo ra môi trường làm việc yên tĩnh hơn.
• Ưu điểm:
  • Tăng tuổi thọ của máy bơm và các thiết bị xung quanh nhờ giảm tác động của rung động.
  • Đảm bảo hiệu suất vận hành ổn định, đặc biệt trong các ứng dụng công nghiệp nặng.

2. Lợi ích của thiết kế cách ly rung JG

a. Bảo vệ thiết bị

• Giảm rung động giúp tránh hư hỏng cho các bộ phận bên trong máy bơm, như cánh bơm, vòng bi và phớt cơ khí.
• Ngăn chặn sự cố do mỏi vật liệu khi máy bơm hoạt động liên tục trong thời gian dài.

b. Giảm tiếng ồn

• Bộ cách ly rung JG hấp thụ rung động và giảm tiếng ồn do động cơ và bơm tạo ra, đặc biệt ở tốc độ quay cao (2900 vòng/phút).
• Đáp ứng các tiêu chuẩn về tiếng ồn trong môi trường làm việc công nghiệp.

c. Dễ dàng bảo trì

• Thiết kế này giúp bảo trì dễ dàng hơn vì rung động và hao mòn các linh kiện bên trong được giảm thiểu.

d. Tăng hiệu suất và độ bền

• Cách ly rung động đảm bảo hiệu suất cao của máy bơm, đồng thời kéo dài tuổi thọ cho toàn bộ hệ thống.

3. Ứng dụng thực tế của máy bơm SLW100-ISW100-350 với thiết kế chung một đế

a. Trong ngành công nghiệp

• Công nghiệp dệt may: Bơm nước cho hệ thống giặt, nhuộm với áp lực ổn định.
• Sản xuất giấy: Cung cấp nước hoặc tuần hoàn nước trong dây chuyền sản xuất giấy.
• Công nghiệp hóa chất: Xử lý nước hoặc các chất lỏng tương tự trong quy trình sản xuất.

b. Trong hệ thống xử lý nước

• Xử lý nước thải: Giảm tác động rung động lên các hệ thống xử lý lớn.
• Cấp nước sạch: Đảm bảo áp lực ổn định và vận hành êm ái trong các hệ thống cung cấp nước cho đô thị hoặc nông thôn.

c. Trong các công trình xây dựng

• Dùng để bơm nước lên các bể chứa trên cao hoặc cung cấp nước cho hệ thống phòng cháy chữa cháy, nơi cần sự ổn định và giảm tiếng ồn.

d. Hệ thống làm mát và tuần hoàn nước

• Tuần hoàn nước nóng/lạnh: Được sử dụng trong các nhà máy công nghiệp, hệ thống HVAC hoặc các ứng dụng làm mát.

4. Lợi ích tổng thể của thiết kế chung một đế và cách ly rung JG

• Hiệu suất ổn định: Thiết kế đế chung giúp loại bỏ hiện tượng lệch trục, tăng hiệu suất truyền động giữa động cơ và máy bơm.
• Giảm chi phí bảo trì: Rung động thấp hơn đồng nghĩa với việc giảm hao mòn, kéo dài chu kỳ bảo dưỡng.
• Lắp đặt đơn giản: Đế chung tích hợp sẵn giúp giảm thời gian và công sức lắp đặt.
• Thân thiện với môi trường: Giảm tiếng ồn và rung động, tạo môi trường làm việc thoải mái và an toàn hơn.

Máy bơm nước nằm ngang SLW100-ISW100-350, với thiết kế chung một đế và cách ly rung bằng bộ JG, là giải pháp hoàn hảo cho các ứng dụng công nghiệp và dân dụng đòi hỏi sự ổn định, hiệu quả cao và vận hành êm ái. Thiết kế này không chỉ cải thiện hiệu suất mà còn giảm chi phí vận hành và bảo trì, đáp ứng nhu cầu khắt khe trong các môi trường làm việc hiện đại
