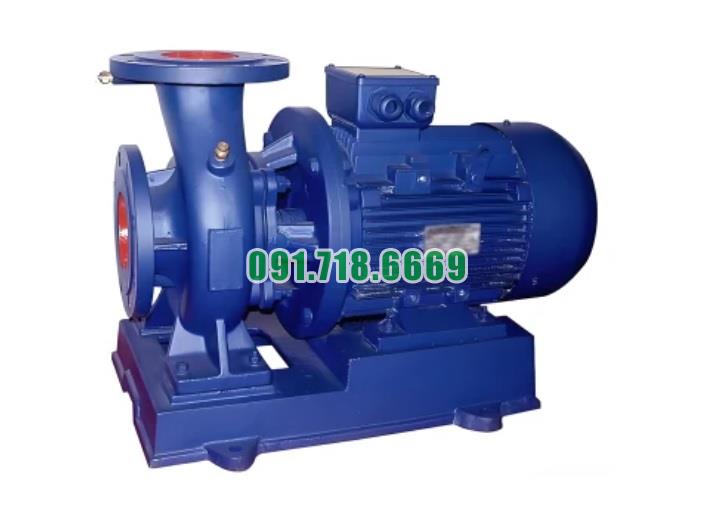

Thiết kế nhỏ gọn của bơm nước nằm ngang mã SLW-ISW40-200-I động cơ 5.5 kw
Bơm nước nằm ngang SLW-ISW40-200-I với động cơ 5.5 kW có thiết kế nhỏ gọn, rất phù hợp cho các ứng dụng cần hiệu suất cao nhưng không chiếm quá nhiều không gian. Dưới đây là các điểm nổi bật trong thiết kế của bơm này:
1. Thiết Kế Tổng Quan
a. Kích Thước Nhỏ Gọn:
- Thiết kế nhỏ gọn của bơm giúp dễ dàng lắp đặt trong các không gian hạn chế.
- Mặc dù bơm có động cơ 5.5 kW, kích thước tổng thể của bơm vẫn được tối ưu hóa để tiết kiệm không gian và dễ dàng vận chuyển.
b. Thân Bơm Chắc Chắn:
- Thân bơm được chế tạo từ vật liệu chắc chắn như gang hoặc thép không gỉ, giúp tăng cường độ bền và khả năng chống mài mòn.
- Thiết kế của thân bơm giúp giảm trọng lượng tổng thể mà không làm giảm khả năng chịu tải.
c. Động Cơ Hiệu Suất Cao:
- Động cơ 5.5 kW cung cấp đủ công suất để bơm đạt hiệu suất tối ưu.
- Động cơ thường được thiết kế để dễ dàng bảo trì và thay thế khi cần.
2. Cấu Tạo Chi Tiết
a. Trục Bơm:
- Trục bơm được làm từ thép hợp kim chắc chắn và có thiết kế tối ưu để giảm ma sát và nâng cao hiệu suất truyền động.
b. Cánh Bơm:
- Cánh bơm được thiết kế với hình dạng và kích thước chính xác để đảm bảo hiệu suất bơm tối ưu trong một kích thước nhỏ gọn.
- Cánh bơm được làm từ vật liệu chịu mài mòn và ăn mòn để kéo dài tuổi thọ.
c. Hệ Thống Chèn:
- Hệ thống chèn (seal) được thiết kế để ngăn chặn sự rò rỉ chất lỏng và bảo vệ các bộ phận bên trong bơm.
- Thiết kế của hệ thống chèn giúp giảm thiểu bảo trì và thay thế.
d. Bộ Phận Ổ Trục:
- Bộ phận ổ trục hỗ trợ trục bơm quay một cách êm ái và ổn định, giảm ma sát và kéo dài tuổi thọ của bơm.
e. Cổng Hút và Xả:
- Các cổng hút và xả được thiết kế để dễ dàng kết nối với hệ thống ống dẫn và đảm bảo lưu lượng chất lỏng không bị cản trở.
3. Ưu Điểm Thiết Kế
a. Hiệu Suất Cao và Kích Thước Nhỏ:
- Thiết kế nhỏ gọn giúp bơm dễ dàng lắp đặt trong không gian hạn chế, nhưng vẫn giữ được hiệu suất cao nhờ động cơ 5.5 kW.
b. Dễ Dàng Bảo Trì:
- Các bộ phận như trục bơm, cánh bơm, và hệ thống chèn được thiết kế để dễ dàng bảo trì và thay thế khi cần.
c. Độ Tin Cậy Cao:
- Thiết kế chắc chắn và vật liệu bền bỉ giúp bơm hoạt động ổn định và lâu dài, giảm thiểu sự cố và bảo trì.
d. Tiết Kiệm Không Gian:
- Với kích thước nhỏ gọn, bơm SLW-ISW40-200-I giúp tiết kiệm không gian lắp đặt và phù hợp cho các ứng dụng có yêu cầu không gian hạn chế.
Quy trình lắp đặt bơm nước nằm ngang mã SLW-ISW40-200-I động cơ 5.5 kw
Dưới đây là quy trình lắp đặt bơm nước nằm ngang SLW-ISW40-200-I với động cơ 5.5 kW. Quy trình này bao gồm các bước chuẩn bị, lắp đặt, và kiểm tra để đảm bảo bơm hoạt động hiệu quả và an toàn.
1. Chuẩn Bị
- Kiểm Tra Thiết Bị: Kiểm tra tất cả các bộ phận của bơm, động cơ, và các linh kiện khác để đảm bảo không có hư hỏng hoặc thiếu sót.
- Chuẩn Bị Dụng Cụ: Chuẩn bị các dụng cụ cần thiết như cờ lê, tua vít, búa, và thiết bị đo lường.
- Kiểm Tra Hồ Sơ Kỹ Thuật: Đọc kỹ hướng dẫn lắp đặt và thông số kỹ thuật từ nhà sản xuất.
2. Lắp Đặt Cơ Sở Hạ Tầng
- Chuẩn Bị Vị Trí Lắp Đặt: Đảm bảo vị trí lắp đặt bơm là bằng phẳng và đủ vững chắc. Nếu cần, lắp đặt một nền móng hoặc giá đỡ để giữ bơm ổn định.
- Lắp Đặt Cố Định: Cố định bơm vào vị trí lắp đặt bằng các bu lông và đai ốc theo hướng dẫn của nhà sản xuất.
3. Kết Nối Ống
- Kết Nối Ống Hút và Xả:
- Ống Hút: Kết nối ống hút vào cửa hút của bơm. Đảm bảo rằng ống hút được lắp đặt chắc chắn và không có rò rỉ.
- Ống Xả: Kết nối ống xả vào cửa xả của bơm. Đảm bảo rằng ống xả cũng được lắp đặt chắc chắn và không bị tắc nghẽn.
- Kiểm Tra Van: Nếu bơm được lắp đặt với các van, kiểm tra các van để đảm bảo chúng hoạt động chính xác.
4. Kết Nối Điện
- Kết Nối Dây Điện:
- Tắt Nguồn Điện: Đảm bảo nguồn điện được tắt trước khi kết nối.
- Kết Nối Đúng: Kết nối dây điện vào động cơ bơm theo sơ đồ điện của bơm và hướng dẫn của nhà sản xuất.
- Kiểm Tra Điện: Kiểm tra các kết nối điện để đảm bảo không có dây lỏng lẻo hoặc lỗi.
- Lắp Đặt Cầu Chì: Lắp cầu chì hoặc CB bảo vệ phù hợp với yêu cầu của bơm.
5. Kiểm Tra và Xả Khí
- Kiểm Tra Mức Nước: Đảm bảo bơm được lấp đầy nước nếu cần thiết để tránh tình trạng bơm chạy khô.
- Xả Khí: Nếu bơm có van xả khí, hãy mở van để loại bỏ không khí trong hệ thống.
6. Vận Hành Thử
- Khởi Động Bơm:
- Kiểm Tra Trước Khi Khởi Động: Kiểm tra tất cả các kết nối, đặc biệt là kết nối ống và điện.
- Khởi Động Bơm: Bật nguồn điện và khởi động bơm. Quan sát hoạt động của bơm để đảm bảo không có tiếng ồn bất thường hoặc rung động mạnh.
- Kiểm Tra Áp Suất: Kiểm tra áp suất đầu vào và đầu ra để đảm bảo bơm hoạt động trong phạm vi yêu cầu.
7. Bảo Trì và Theo Dõi
- Theo Dõi Hoạt Động: Theo dõi hoạt động của bơm trong thời gian đầu để phát hiện bất kỳ vấn đề nào có thể xảy ra.
- Bảo Trì Định Kỳ: Lên kế hoạch bảo trì định kỳ bao gồm việc kiểm tra, vệ sinh, và thay thế các bộ phận nếu cần.
Nếu có vấn đề trong quá trình lắp đặt hoặc vận hành, hãy tham khảo hướng dẫn của nhà sản xuất hoặc liên hệ với dịch vụ hỗ trợ kỹ thuật để được trợ giúp.
Điều kiện làm việc bơm nước nằm ngang mã SLW-ISW40-200-I động cơ 5.5 kw
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm nước nằm ngang mã SLW-ISW40-200-I động cơ 5.5 kw

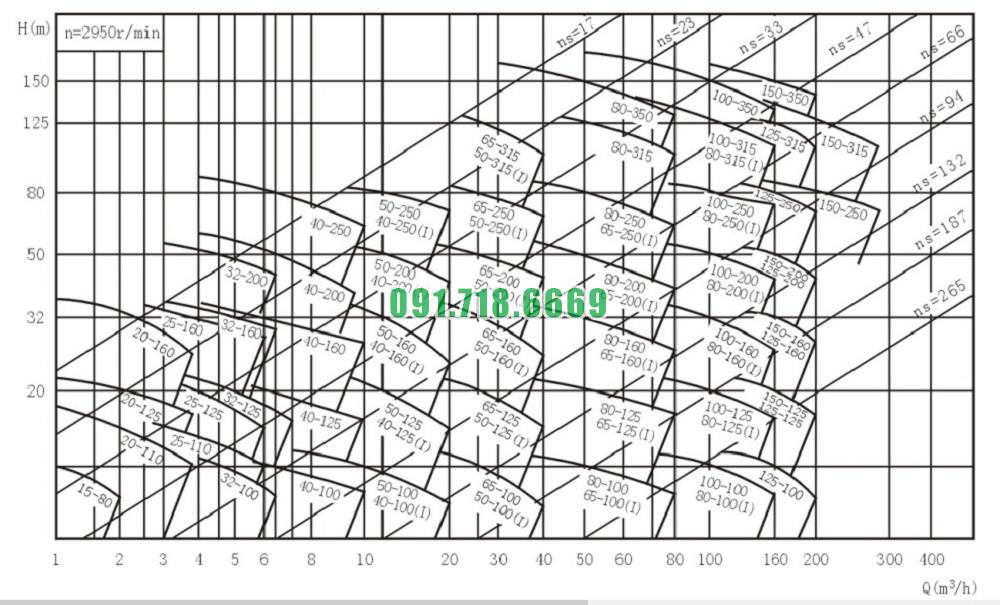

Đường cong hiệu suất bơm nước nằm ngang mã SLW-ISW40-200-I động cơ 5.5 kw

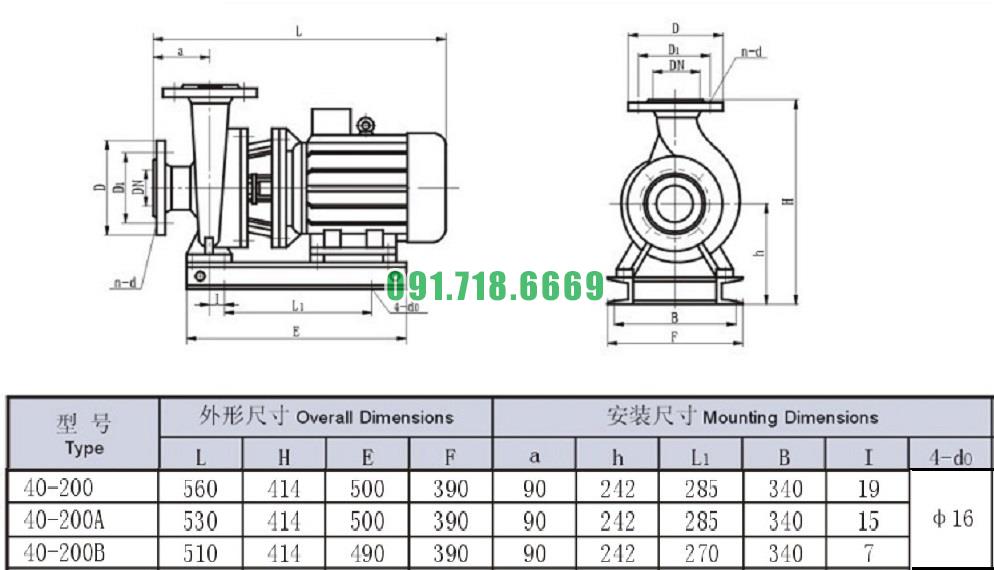

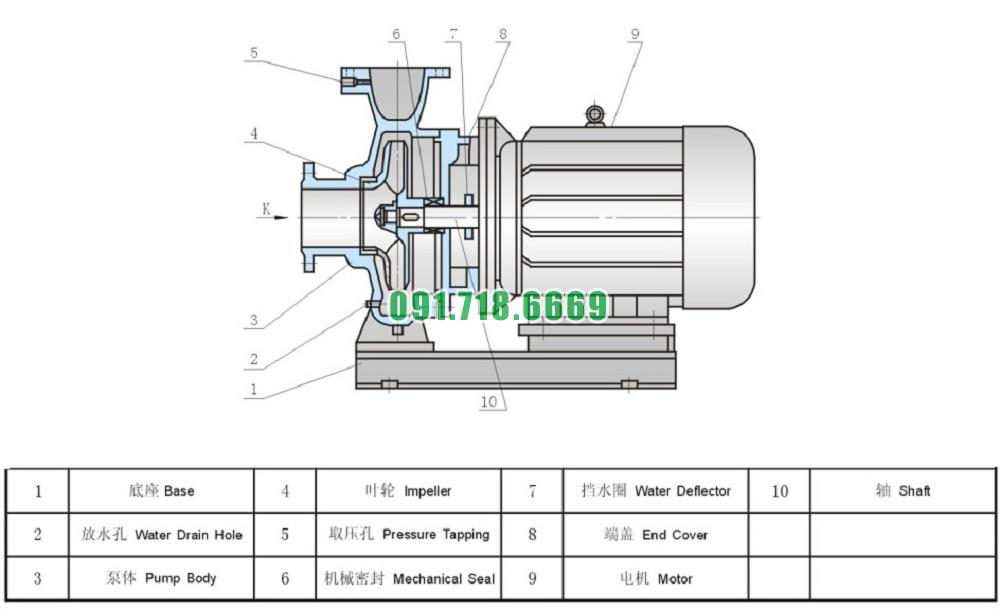

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang mã SLW-ISW40-200-I động cơ 5.5 kw
