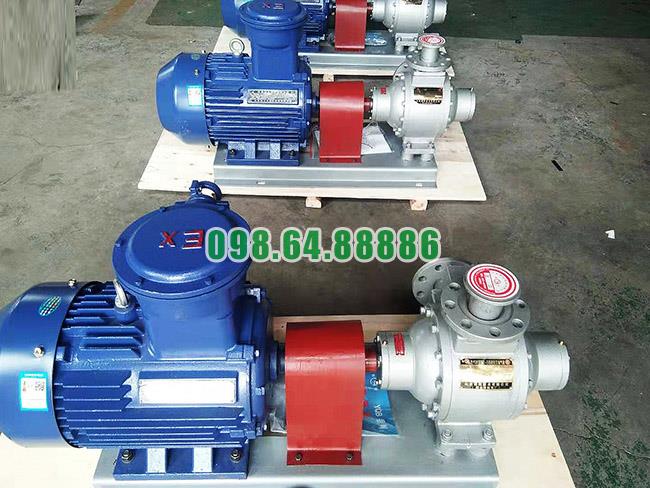

Bơm khí dầu mỏ hóa lỏng YAB80-5 lưu lượng 80m3/h công suất 18.5KW

Nguyên tắc hoạt động của cánh trượt bên trong buồng Bơm khí hóa lỏng YAB80-5

Cánh trượt là bộ phận tạo chuyển động dịch chuyển chất lỏng

Bơm khí hóa lỏng YAB80-5 hoạt động dựa trên cơ chế cánh trượt dịch chuyển tích cực. Trong buồng bơm, cánh trượt được bố trí bên trong rotor. Khi rotor quay, các cánh trượt di chuyển ra vào theo rãnh và luôn áp sát vào thành trong của vỏ bơm.

Chính chuyển động này tạo ra các khoang chứa kín để hút, giữ và đẩy chất lỏng dễ bay hơi như LPG, amoniac lỏng, methanol, propylen oxit, benzen thô, etylen oxit và butadien.

Cánh trượt tạo khoang hút tại cửa vào

Thể tích khoang tăng để hút chất lỏng

Khi rotor quay đến vị trí cửa hút, khoảng trống giữa các cánh trượt bắt đầu mở rộng. Lúc này, thể tích khoang bơm tăng lên, làm áp suất trong khoang giảm xuống.

Sự giảm áp này tạo lực hút, kéo chất lỏng từ đường ống hút đi vào buồng bơm. Với đường kính hút xả 4 inch, Bơm khí hóa lỏng YAB80-5 có thể tiếp nhận lượng chất lỏng lớn, phù hợp với lưu lượng 80m³/h.

Cánh trượt giữ kín vùng hút

Trong quá trình hút, cánh trượt phải áp sát vào thành bơm để khoang hút không bị lọt khí hoặc rò rỉ ngược. Nếu cánh trượt không kín, lực hút sẽ yếu, bơm dễ mất áp hoặc hút không đều.

Vì vậy, độ kín giữa cánh trượt và thành buồng bơm là yếu tố quan trọng giúp Bơm khí hóa lỏng YAB80-5 vận hành ổn định.

Cánh trượt giữ chất lỏng trong khoang kín

Chất lỏng được vận chuyển theo chiều quay rotor

Sau khi chất lỏng đi vào buồng bơm, các cánh trượt tạo thành từng khoang kín nhỏ. Những khoang này giữ chất lỏng bên trong và di chuyển theo chiều quay của rotor.

Quá trình này giúp chất lỏng không bị khuấy trộn mạnh, không bị chảy ngược nhiều và được đưa dần từ cửa hút sang cửa xả một cách ổn định.

Hạn chế rò rỉ nội bộ trong buồng bơm

Cánh trượt hoạt động tốt sẽ giúp giảm khe hở bên trong buồng bơm. Nhờ đó, lưu chất ít bị thất thoát từ vùng áp suất cao về vùng áp suất thấp.

Đây là ưu điểm quan trọng khi Bơm khí hóa lỏng YAB80-5 vận chuyển các chất dễ bay hơi, vì chỉ cần rò rỉ nhỏ cũng có thể làm giảm hiệu suất và gây mất an toàn.

Cánh trượt đẩy chất lỏng ra cửa xả

Thể tích khoang giảm để tạo lực đẩy

Khi khoang chứa chất lỏng tiến đến cửa xả, thể tích khoang bắt đầu thu nhỏ lại. Sự giảm thể tích này làm áp suất trong khoang tăng lên, ép chất lỏng đi ra ngoài qua cửa xả.

Với áp suất làm việc 2.0 MPa và chênh lệch áp suất 0.5 MPa, Bơm khí hóa lỏng YAB80-5 có thể tạo lực đẩy ổn định để vận chuyển lưu chất qua đường ống, van hoặc hệ thống chiết nạp.

Dòng xả đều, hạn chế giật dòng

Nhờ các cánh trượt hoạt động liên tục theo vòng quay rotor, quá trình hút và xả diễn ra nối tiếp nhau. Điều này giúp dòng chất lỏng ra khỏi bơm đều hơn, giảm rung động và hạn chế hiện tượng giật dòng trong hệ thống.

Vật liệu cánh trượt ảnh hưởng trực tiếp đến hiệu suất bơm

Cánh trượt cần chống mài mòn tốt

Cánh trượt của Bơm khí hóa lỏng YAB80-5 được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Đây là yêu cầu quan trọng vì cánh trượt phải liên tục tiếp xúc với thành trong của vỏ bơm trong quá trình vận hành.

Nếu cánh trượt bị mòn nhanh, khe hở trong buồng bơm sẽ tăng lên, làm giảm khả năng hút, giảm áp suất và giảm lưu lượng thực tế.

Cánh trượt bền giúp duy trì lưu lượng 80m³/h

Khi cánh trượt giữ được hình dạng và độ kín ổn định, Bơm khí hóa lỏng YAB80-5 có thể duy trì lưu lượng thiết kế 80m³/h tốt hơn. Điều này giúp bơm vận hành hiệu quả trong các hệ thống cần bơm chuyển liên tục.

Cánh trượt bền cũng giúp giảm chi phí bảo trì, hạn chế thời gian dừng máy và tăng tuổi thọ cho toàn bộ thiết bị.

Tốc độ quay 780r.P.m giúp cánh trượt làm việc ổn định

Rotor quay đều giúp cánh trượt chuyển động nhịp nhàng

Động cơ YB180L-4 công suất 18.5KW giúp rotor của Bơm khí hóa lỏng YAB80-5 quay với tốc độ 780r.P.m. Tốc độ này giúp các cánh trượt di chuyển đều, tạo khoang hút và khoang xả liên tục.

Khi rotor quay ổn định, cánh trượt ít bị va đập bất thường, giảm mài mòn và hạn chế rung động trong buồng bơm.

Giảm nguy cơ kẹt cánh trượt

Nếu tốc độ quay không ổn định hoặc buồng bơm có nhiều tạp chất, cánh trượt có thể bị kẹt, làm bơm hút yếu hoặc mất lưu lượng. Vì vậy, việc duy trì tốc độ quay phù hợp và đảm bảo lưu chất sạch là rất quan trọng.

Cánh trượt hoạt động trơn tru sẽ giúp Bơm khí hóa lỏng YAB80-5 giữ được khả năng hút, đẩy và làm kín ổn định.

Cánh trượt hỗ trợ khả năng làm kín của Bơm khí hóa lỏng YAB80-5

Giữ áp suất ổn định trong buồng bơm

Cánh trượt không chỉ tạo dòng chảy mà còn hỗ trợ giữ áp suất bên trong buồng bơm. Khi các khoang kín được hình thành đều, áp suất hút và áp suất xả được kiểm soát tốt hơn.

Điều này giúp Bơm khí hóa lỏng YAB80-5 vận chuyển LPG, amoniac lỏng và dung môi hóa chất dễ bay hơi an toàn hơn, hạn chế mất áp và rò rỉ.

Kết hợp với vòng đệm và vỏ bơm để chống thất thoát

Cánh trượt hoạt động cùng với vòng đệm, phớt làm kín và vỏ bơm gang hợp kim chịu mài mòn để tạo nên hệ thống làm kín tổng thể. Nhờ đó, lưu chất được giữ bên trong buồng bơm tốt hơn, giảm thất thoát ra ngoài môi trường.

Đây là yếu tố quan trọng giúp Bơm khí hóa lỏng YAB80-5 phù hợp với các môi trường yêu cầu độ kín và độ an toàn cao.

Nguyên tắc hoạt động của cánh trượt bên trong buồng Bơm khí hóa lỏng YAB80-5 là tạo ra các khoang kín có thể tích thay đổi liên tục. Khi thể tích khoang tăng, bơm hút chất lỏng vào. Khi khoang di chuyển theo rotor, chất lỏng được giữ và vận chuyển. Khi thể tích khoang giảm tại cửa xả, chất lỏng được đẩy ra ngoài.

Nhờ cánh trượt bền, chống mài mòn tốt, tốc độ quay 780r.P.m, motor YB180L-4 công suất 18.5KW, áp suất làm việc 2.0 MPa và lưu lượng 80m³/h, Bơm khí hóa lỏng YAB80-5 có thể vận chuyển ổn định các chất lỏng dễ bay hơi trong hệ thống công nghiệp chuyên dụng.

Tìm hiểu cơ chế làm kín cơ khí đặc trưng của Bơm khí hóa lỏng YAB80-5

Cơ chế làm kín cơ khí là yếu tố quan trọng của Bơm khí hóa lỏng YAB80-5

Bơm khí hóa lỏng YAB80-5 là thiết bị chuyên dùng để vận chuyển các chất lỏng dễ bay hơi như LPG, amoniac lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Đây là những môi chất có yêu cầu rất cao về độ kín, vì nếu rò rỉ sẽ gây thất thoát, bay hơi, mất an toàn và ảnh hưởng đến môi trường vận hành.

Vì vậy, cơ chế làm kín cơ khí đặc trưng của Bơm khí hóa lỏng YAB80-5 đóng vai trò then chốt trong việc giữ môi chất bên trong buồng bơm, duy trì áp suất ổn định và đảm bảo quá trình vận hành an toàn.

Nguyên lý làm kín cơ khí của Bơm khí hóa lỏng YAB80-5

Tạo lớp ngăn giữa môi chất và môi trường bên ngoài

Cơ chế làm kín cơ khí của Bơm khí hóa lỏng YAB80-5 hoạt động bằng cách tạo ra lớp ngăn kín tại các vị trí dễ phát sinh rò rỉ, đặc biệt là khu vực trục bơm và buồng bơm. Khi trục quay với tốc độ 780r.P.m, hệ thống làm kín phải vừa cho phép trục chuyển động, vừa ngăn môi chất thoát ra ngoài.

Nhờ vòng đệm có độ bền cao và bề mặt tiếp xúc được gia công chính xác, bơm hạn chế tối đa tình trạng rò rỉ trong quá trình hút và xả chất lỏng dễ bay hơi.

Duy trì độ kín khi bơm làm việc ở áp suất cao

Bơm khí hóa lỏng YAB80-5 có áp suất làm việc 2.0MPa và chênh lệch áp suất 0.5MPa. Trong điều kiện này, nếu cơ chế làm kín không đủ chắc chắn, môi chất rất dễ thoát ra ngoài qua khe hở nhỏ.

Cơ chế làm kín cơ khí giúp giữ áp suất bên trong buồng bơm ổn định hơn. Khi áp suất không bị thất thoát, bơm có thể duy trì lưu lượng 80m³/h và vận hành hiệu quả trong các hệ thống đường ống công nghiệp.

Vai trò của vòng đệm trong cơ chế làm kín cơ khí

Vòng đệm chống mài mòn giúp tăng độ kín

Vòng đệm của Bơm khí hóa lỏng YAB80-5 được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Đây là bộ phận trực tiếp tham gia vào quá trình ngăn rò rỉ môi chất.

Khi bơm làm việc liên tục, vòng đệm phải chịu ma sát, áp lực và tác động từ các chất lỏng dễ bay hơi. Nhờ khả năng chống mài mòn tốt, vòng đệm giúp duy trì độ kín lâu dài, giảm nguy cơ thất thoát LPG, amoniac lỏng hoặc metanol.

Giảm rò rỉ tại khu vực trục bơm

Khu vực trục bơm là vị trí dễ phát sinh rò rỉ do vừa có chuyển động quay, vừa chịu áp lực từ môi chất. Cơ chế làm kín cơ khí giúp kiểm soát khe hở quanh trục, hạn chế môi chất thoát ra ngoài trong quá trình vận hành.

Điều này đặc biệt quan trọng với Bơm khí hóa lỏng YAB80-5, vì thiết bị thường được sử dụng trong môi trường yêu cầu an toàn cao như khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.

Cánh trượt hỗ trợ tăng khả năng làm kín bên trong buồng bơm

Giảm hồi lưu môi chất bên trong

Ngoài vòng đệm, cánh trượt cũng góp phần quan trọng vào cơ chế làm kín của Bơm khí hóa lỏng YAB80-5. Khi rotor quay, các cánh trượt áp sát vào thành buồng bơm, tạo thành các khoang vận chuyển chất lỏng tương đối kín.

Nhờ đó, bơm hạn chế hiện tượng môi chất hồi ngược từ vùng áp suất cao về vùng áp suất thấp. Khi hồi lưu giảm, áp suất ổn định hơn, lưu lượng thực tế được duy trì tốt hơn và hiệu suất bơm được nâng cao.

Hỗ trợ vận chuyển chất lỏng dễ bay hơi an toàn

Các môi chất như etylen oxit, benzen thô, LPG hoặc amoniac lỏng rất nhạy với rò rỉ và biến động áp suất. Cánh trượt có độ dẻo dai, độ bền cao và chống mài mòn tốt giúp buồng bơm duy trì độ kín trong quá trình vận hành.

Điều này giúp Bơm khí hóa lỏng YAB80-5 vận chuyển môi chất ổn định, giảm thất thoát và hạn chế nguy cơ phát tán hơi hóa chất ra khu vực làm việc.

Vỏ bơm gang hợp kim hỗ trợ cơ chế làm kín cơ khí

Bề mặt gia công nhẵn giúp giảm khe hở

Vỏ bơm của YAB80-5 được làm bằng gang hợp kim chịu mài mòn mật độ cao. Sau khi gia công, bề mặt vỏ bơm có độ nhẵn cao, giúp các chi tiết làm kín và cánh trượt tiếp xúc ổn định hơn.

Bề mặt càng chính xác, khe hở làm việc càng được kiểm soát tốt. Đây là yếu tố quan trọng giúp cơ chế làm kín cơ khí phát huy hiệu quả khi bơm vận chuyển các chất lỏng dễ bay hơi.

Kết cấu chắc chắn giúp chống biến dạng

Khi bơm làm việc ở áp suất 2.0MPa, thân bơm cần đủ chắc chắn để không bị biến dạng. Nếu vỏ bơm biến dạng, các bề mặt tiếp xúc làm kín có thể bị lệch, làm tăng nguy cơ rò rỉ.

Vỏ bơm gang hợp kim giúp Bơm khí hóa lỏng YAB80-5 duy trì kết cấu ổn định, bảo vệ hệ thống làm kín và kéo dài tuổi thọ thiết bị.

Lợi ích của cơ chế làm kín cơ khí trên Bơm khí hóa lỏng YAB80-5

Nâng cao độ an toàn vận hành

Cơ chế làm kín cơ khí giúp hạn chế rò rỉ các chất dễ bay hơi, dễ cháy hoặc có nguy cơ gây hại. Nhờ đó, bơm giúp bảo vệ người vận hành, khu vực sản xuất và hệ thống thiết bị xung quanh.

Giữ áp suất và lưu lượng ổn định

Khi môi chất không bị thất thoát qua khe hở, áp suất trong buồng bơm được duy trì tốt hơn. Điều này giúp Bơm khí hóa lỏng YAB80-5 giữ lưu lượng 80m³/h ổn định và giảm dao động trong đường ống.

Giảm hao hụt nguyên liệu

Với các môi chất như LPG, metanol, benzen thô hoặc etylen oxit, rò rỉ nhỏ trong thời gian dài cũng có thể gây thất thoát lớn. Cơ chế làm kín tốt giúp giảm hao hụt môi chất và tiết kiệm chi phí vận hành.

Giảm chi phí bảo trì

Vòng đệm, cánh trượt và vỏ bơm có độ bền cao giúp hệ thống làm kín ít bị xuống cấp nhanh. Nhờ đó, doanh nghiệp giảm tần suất thay thế linh kiện, hạn chế thời gian dừng máy và duy trì sản xuất ổn định hơn.

Cơ chế làm kín cơ khí đặc trưng của Bơm khí hóa lỏng YAB80-5 là yếu tố quan trọng giúp thiết bị vận hành an toàn, ổn định và hiệu quả khi bơm các chất lỏng dễ bay hơi. Sự kết hợp giữa vòng đệm chống mài mòn, cánh trượt bền bỉ và vỏ bơm gang hợp kim gia công chính xác giúp bơm hạn chế rò rỉ, giữ áp suất và duy trì lưu lượng ổn định.

Với lưu lượng 80m³/h, tốc độ quay 780r.P.m, áp suất làm việc 2.0MPa, motor 18.5KW và đường kính hút xả 4 inch, Bơm khí hóa lỏng YAB80-5 là lựa chọn phù hợp cho các hệ thống LPG, amoniac lỏng, metanol, etylen oxit, benzen thô và nhiều môi chất dễ bay hơi khác cần độ kín cao trong quá trình vận hành.
