1. Thân bơm (vỏ bơm)
Là bộ phận bao bọc toàn bộ buồng bơm, thường được làm bằng gang xám, gang cầu hoặc inox.
Chức năng chính:
Chịu áp lực chất lỏng.
Bảo vệ các bộ phận bên trong.
Tạo hình buồng xoắn (volute) giúp chuyển động năng thành áp suất.
2. Cánh bơm (Impeller)
Đây là bộ phận quay chính của bơm, tạo ra lực ly tâm để đẩy nước ra ngoài.
Cánh được thiết kế dạng hướng tâm cong, cân bằng động chính xác, thường làm bằng đồng, inox hoặc gang.
Cánh bơm ảnh hưởng trực tiếp đến lưu lượng và cột áp của máy.
3. Trục bơm (Pump Shaft)
Là bộ phận truyền lực từ động cơ xuống cánh bơm, quay theo chiều xác định.
Trục thường làm bằng thép không gỉ để chống ăn mòn, đảm bảo:
Độ cứng cao, độ đồng tâm lớn.
Giảm ma sát và mài mòn cho phớt và bạc đạn.
4. Phớt cơ khí (Mechanical Seal)
Là bộ phận làm kín giữa trục và thân bơm, giúp ngăn nước rò rỉ ra ngoài khi trục quay.
Cấu tạo gồm hai mặt tiếp xúc: một mặt quay và một mặt tĩnh, làm từ carbon – ceramic hoặc silicon carbide.
Phớt là chi tiết rất quan trọng trong bảo vệ hiệu suất và an toàn vận hành.
5. Buồng công tác (Volute casing)
Nằm trong thân bơm, bao quanh cánh bơm, có hình xoắn ốc.
Chức năng:
Hứng và chuyển dòng nước xoáy ra khỏi cánh bơm.
Giúp chuyển hóa năng lượng từ vận tốc sang áp lực.
6. Gối đỡ (Bearings)
Là ổ trục cố định trục quay, thường gồm bạc đạn chịu lực dọc trục và lực hướng tâm.
Đặt ở phía trên và dưới trục bơm, giúp:
Giữ trục quay ổn định.
Hạn chế rung và tiếng ồn.
Tăng tuổi thọ toàn bộ cụm truyền động.
7. Động cơ điện (Motor)
Được lắp trên đỉnh bơm, truyền lực trực tiếp đến trục.
Thông số kỹ thuật:
Công suất 3kW, tốc độ 2900 vòng/phút, điện áp 380V – 3 pha.
Động cơ có cấp bảo vệ IP55, cách điện cấp F hoặc H.
Có thể tích hợp biến tần để điều chỉnh tốc độ.
8. Đế bơm (Pump Base)
Là bộ phận tiếp xúc với mặt sàn hoặc khung máy.
Đế có các lỗ bắt bu lông để cố định bơm chắc chắn, đảm bảo:
Hạn chế rung động khi vận hành.
Tạo điểm tựa vững chắc cho toàn bộ cụm bơm.
9. Mặt bích hút – xả (Flanges)
Hai đầu hút và xả nằm trên cùng một trục ngang (inline), được thiết kế dạng mặt bích tiêu chuẩn để dễ kết nối với hệ thống đường ống.
Đây là cấu trúc đặc trưng của bơm đường ống trục đứng, giúp dòng nước chảy thẳng, giảm tổn thất áp lực.
Bơm ISG32-200A và IRG32-200A được sử dụng phổ biến trong việc cấp nước đầu vào cho nhà máy, phục vụ:
Rửa nguyên vật liệu
Làm sạch thiết bị
Pha trộn nguyên liệu với nước
Nhờ lưu lượng ổn định 5 m³/h và cột áp cao đến 50m, bơm dễ dàng đưa nước đến các vị trí cao hoặc xa trong dây chuyền.
Trong các nhà máy luyện kim, hóa chất, cơ khí… bơm được dùng để tuần hoàn nước giải nhiệt cho thiết bị, đảm bảo:
Duy trì nhiệt độ ổn định khi thiết bị hoạt động
Giảm nguy cơ quá tải nhiệt, kéo dài tuổi thọ máy móc
Thiết kế trục đứng và đầu hút – xả đồng trục giúp dễ tích hợp vào hệ thống ống gọn, tiết kiệm không gian phòng máy.
Với vật liệu tùy chọn như inox hoặc cánh đồng, bơm ISG/IRG phù hợp với môi trường cần vệ sinh cao:
Bơm nước rửa chai, bồn chứa
Bơm chất lỏng loãng, nước sạch, nước làm mát sản phẩm
Bơm vận hành êm, ít rung, phù hợp với yêu cầu vệ sinh và an toàn trong sản xuất thực phẩm.
Bơm có thể dùng để vận chuyển:
Nước có chứa hóa chất nhẹ hoặc dung dịch trung tính
Nước thải đã qua xử lý sinh học
Nước tái sử dụng trong hệ thống tuần hoàn
Với lựa chọn vật liệu như Inox 304 hoặc phớt chống ăn mòn, bơm đảm bảo độ bền và an toàn khi tiếp xúc với dung dịch đặc thù.
Trong các xưởng sản xuất, kho lưu trữ lớn, bơm ISG32-200A và IRG32-200A có thể làm nhiệm vụ:
Tăng áp cho đường ống chữa cháy
Cấp nước cho cuộn vòi hoặc hệ phun sprinkler
Cột áp 50m phù hợp với yêu cầu áp suất đầu ra trong hệ thống chữa cháy tầng trung và cao.
Bơm trục đứng inline phù hợp lắp đặt trong:
Hệ thống điều hòa trung tâm của nhà máy
Tòa nhà công nghiệp tích hợp nhiều khu vực sản xuất
Cấu trúc đồng trục, trục đứng, giúp dễ bảo trì, dễ tích hợp vào hệ thống ống kỹ thuật dọc, tiết kiệm diện tích lắp đặt.
Bơm đường ống trục đứng model ISG32-200A và IRG32-200A là lựa chọn tối ưu cho nhiều ngành công nghiệp nhờ thiết kế gọn, chắc, áp lực cao và độ bền vượt trội. Từ cấp nước sản xuất, làm mát thiết bị, cấp nước thực phẩm – hóa chất, đến hệ thống PCCC và HVAC, thiết bị này đều cho thấy tính linh hoạt và hiệu quả cao trong môi trường công nghiệp yêu cầu liên tục và khắt khe.

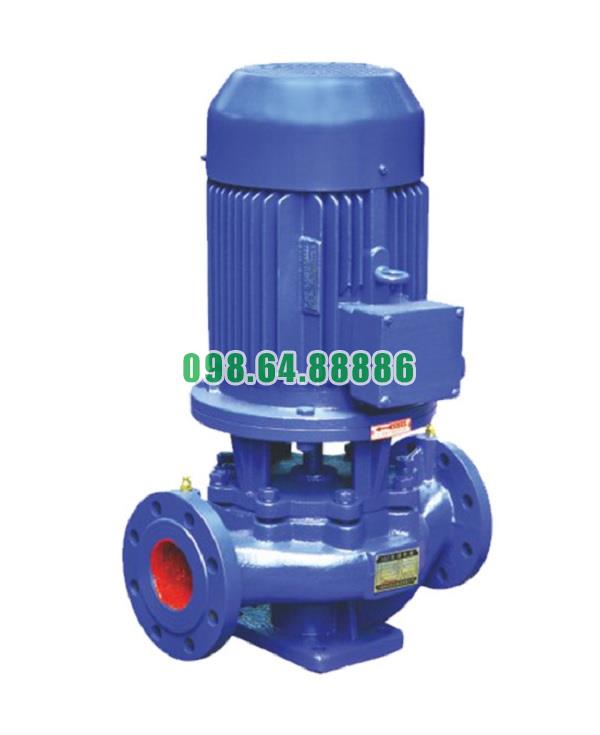

Bơm đường ống trục đứng model ISG32-200A, bơm IRG32-200A
6.048.000 VND
