- Máy bơm màng khí nén là một loại máy bơm dịch chuyển tích cực (PD) . Nó bao gồm hai buồng bơm được làm đầy và xả luân phiên nhờ chuyển động của các màng ngăn linh hoạt. Không khí nén luân phiên được cấp vào và thoát ra từ các khoang không khí ở các mặt đối diện của màng ngăn để tạo ra hoạt động bơm.
- Máy bơm màng khí nén được sử dụng cho các ứng dụng chuyển và có thể xử lý nhiều loại chất lỏng khác nhau bao gồm bùn, bùn, chất lỏng nhạy cảm với mài mòn và cắt.
- Ưu điểm vượt trội của máy bơm màng khí nén là mạnh mẽ, đáng tin cậy và dễ bảo trì.
- Máy bơm màng khí nén sử dụng ở các ứng dụng có áp suất thấp.
- Máy bơm màng khí nén có thể giảm tiếng ồn của không khí bằng cách lắp một bộ giảm âm trên đường thông gió.
Một máy bơm màng khí nén di chuyển chất lỏng bằng chuyển động tới lui luân phiên và lặp đi lặp lại (hành trình) của hai màng hoặc màng linh hoạt được gắn trên một trục chung (Hình 1). Mặc dù máy bơm màng có thể được dẫn động trực tiếp, với trục được kết nối trực tiếp với động cơ, máy bơm màng khí nén sử dụng khí nén với hệ thống phân phối tinh vi hướng không khí luân phiên đến hai khoang khí ở hai phía đối diện của màng ngăn.
Hình 1 cho thấy một chu trình hoàn chỉnh của một máy bơm AODD:
1. Hệ thống điều khiển khí nén hướng không khí vào buồng khí A.
2. Trục di chuyển sang trái, và sự chuyển động của các màng ngăn làm tăng thể tích của buồng bơm B và đồng thời, làm giảm thể tích của buồng bơm A (Hình 1a). Các van ở hai bên của buồng bơm đảm bảo rằng chất lỏng chảy qua máy bơm chỉ xảy ra theo một hướng: từ đầu vào đến xả. Tác dụng là hút chất lỏng từ đầu vào vào buồng B, và xả nó ra khỏi buồng A.
3. Khi trục hoàn thành hành trình, hệ thống phân phối không khí sẽ thông hơi cho khoang A và hướng khí nén đến khoang B.
4. Trục bây giờ di chuyển sang phải, làm giảm thể tích của buồng bơm B và đồng thời, mở rộng thể tích của buồng bơm A (Hình 1b). Chất lỏng bây giờ được xả ra khỏi buồng B và được hút vào buồng A.
5. Khi trục hoàn thành hành trình, hệ thống phân phối không khí sẽ thông hơi cho buồng khí B và chu trình lặp lại khi khí nén được dẫn đến buồng khí A một lần nữa.
- Khai thác : (Có thể hoạt động trong các khu vực được phân loại / nguy hiểm)
- Lớp phủ : (Có thể bơm các dung dịch có độ nhớt thấp đến rất nhớt và có khả năng cắt nhỏ / truyền chất lỏng nhẹ nhàng)
- Gốm sứ : (Có thể hoạt động với bùn có độ mài mòn cao)
- Hóa chất : (Chống hóa chất tuyệt vời với hóa chất ăn mòn / nguy hiểm)
- Mạ điện và Anodizing
- Bột giấy và giấy
- Dầu khí : (Có thể hoạt động trong các khu vực được phân loại / nguy hiểm)
- Xử lý nước / nước thải
Model | Lưu Lượng Max | Đẩy Cao | Kích Thước Họng Hút - Xả | Áp Suất |
MK15 | 3.4 m3/h | 84 m | 12.7 - 19 mm | 8.4 bar |

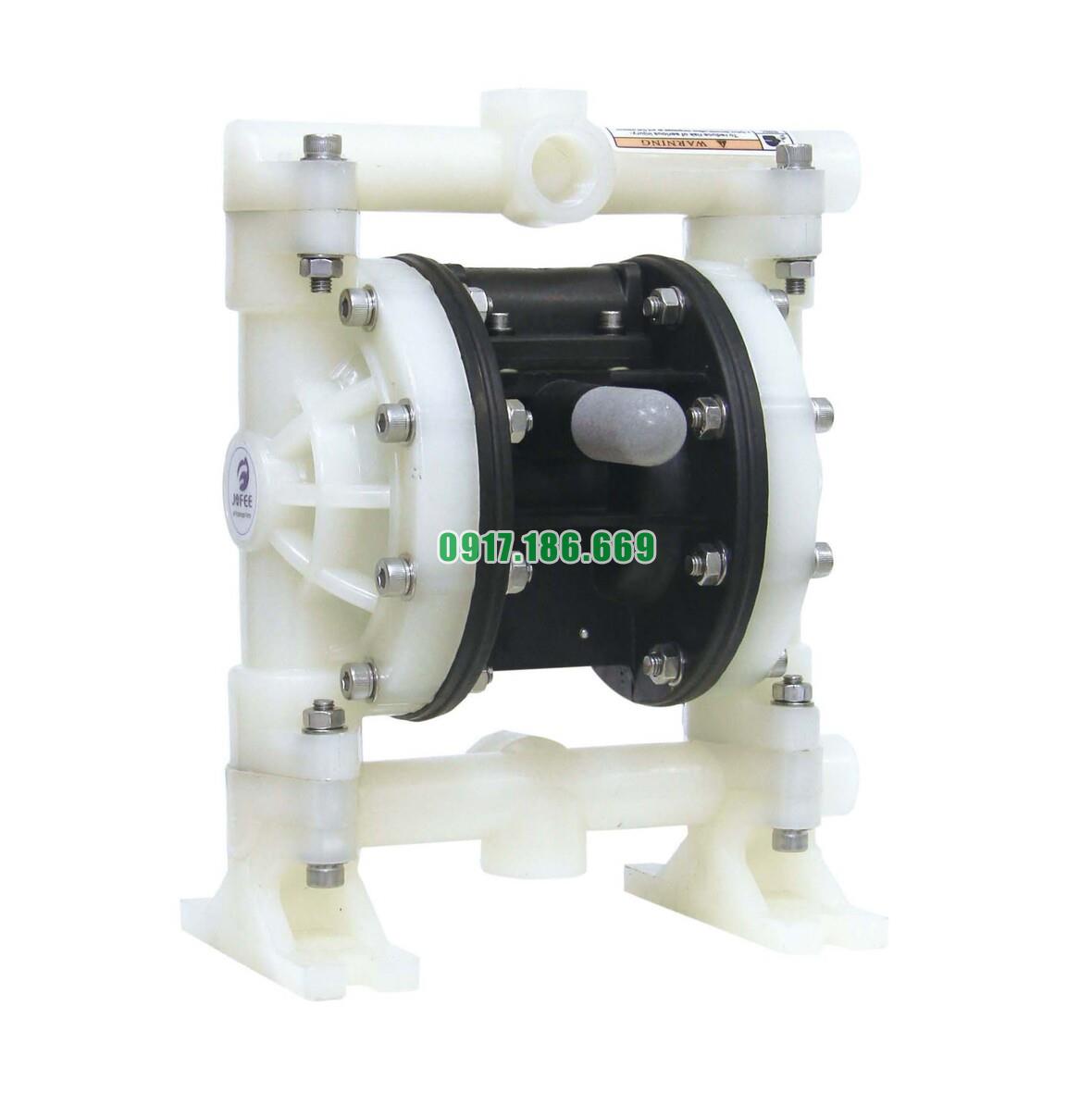

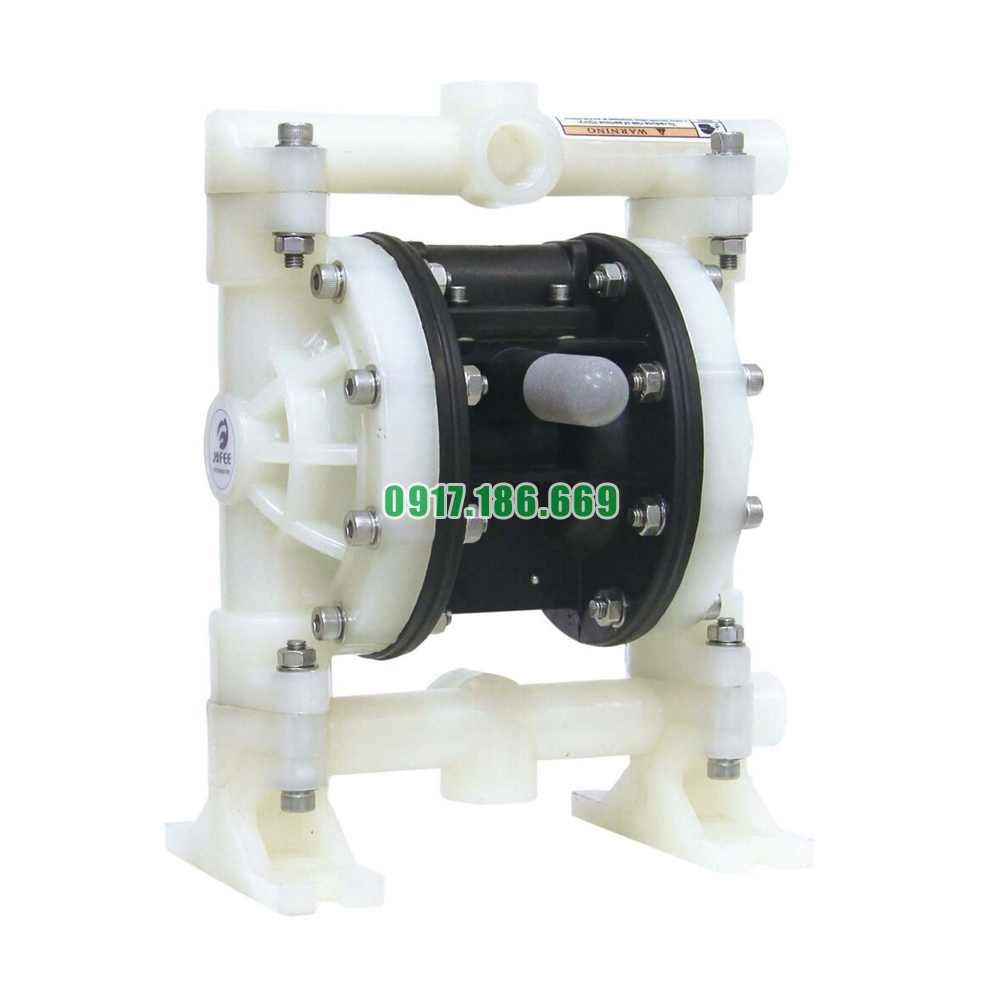

Địa chỉ bán bơm màng 1/2inch thân nhựa
Liên hệ
